1.3英寸OLED显示模块结构设计

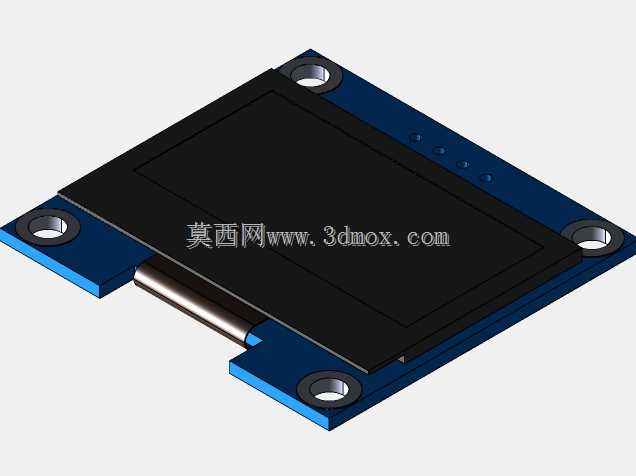

　　这款1.3英寸OLED显示模块的三维结构，是面向嵌入式开发、小型智能设备人机交互场景做的落地化设计，日常做手持检测设备、小型工控终端、桌面级智能外设的结构选型时，这类小尺寸自发光显示模块是高频选用的部件，建模时完全还原了实物的装配逻辑与安装边界，能直接导入整机装配体做干涉检查与布局验证。

　　从实际使用场景来看，这类OLED模块不需要背光层，对比度远高于同尺寸TFT屏，在低功耗手持设备、光线复杂的工业现场小型终端里，既能保证强光下的显示可读性，也能降低整机功耗，延长电池供电设备的续航。模块的核心显示区为1.3英寸对角线尺寸，有效显示区域的长宽比例适配常规字符、图标以及简单曲线的显示需求，不需要额外做画面裁切就能满足多数小型设备的状态显示、参数反馈功能。

　　结构设计上，模块采用蓝色FR-4基材PCB作为承载主体，PCB板四角预留了标准M2规格的金属安装孔，安装孔做了沉台设计，锁付M2螺丝时螺丝头不会高出PCB板面，不会和上方的显示玻璃层产生干涉，四个安装孔的孔位坐标完全对齐行业通用的1.3寸OLED模块安装规范，做设备结构设计时不需要重新调整安装柱位置，可以直接兼容同规格的旧款模块替换。PCB板与上方OLED玻璃屏之间通过柔性FPC排线连接，排线弯折区域预留了足够的避让空间，建模时还原了排线的弯折半径，避免装配时排线过度弯折导致的线路断裂问题，玻璃屏与PCB板之间的缓冲泡棉层也做了等比例还原，这层泡棉一方面能吸收装配时的挤压应力，避免玻璃屏受外力碎裂，另一方面也能阻挡灰尘从缝隙进入屏体背面，影响显示效果。

　　模块的外接引脚排布在PCB板的单侧边缘，采用标准2.54mm间距排针接口定义，建模时还原了排针的伸出长度与焊盘位置，做整机结构设计时可以准确预留排针对接的空间，避免外壳或者其他结构件挡住接插位置。PCB板上的外围驱动元件全部按照实物布局做了等比例建模，包括驱动IC、贴片电容电阻的位置与高度都和实物一致，导入整机装配时可以准确检查元件与周边结构的安全距离，尤其是驱动IC的高度位置，做外壳开窗设计时能精准预留散热与避让空间，不会出现外壳压到元件导致的短路或者元件损坏问题。

　　从安装边界来看，整个模块的总厚度控制在较低水平，PCB板厚度为常规1.6mm，加上玻璃屏、缓冲层与背面元件的总厚度不超过6mm，对安装空间的厚度要求很低，适合用在内部空间紧凑的小型设备里。模块的整体外轮廓做了圆角处理，PCB板边缘没有尖锐毛刺结构，装配时不会划伤操作人员或者周边的线材。显示区域的表面没有额外加装亚克力保护板，是裸屏设计，如果用在容易磕碰的场景，结构设计时可以在屏幕周边做一圈高出屏面0.5mm的防护筋，既不影响显示观看，也能避免外力直接撞击玻璃屏。

　　建模时对所有配合面都做了公差预留，安装孔的孔径比M2螺丝公称直径大0.2mm，抵消PCB加工与结构件加工的位置度误差，保证装配时螺丝能顺利穿入。排针位置与PCB边缘的距离也符合常规接插件的操作空间要求，手指或者镊子可以顺利完成排线或者排针的接插操作，不需要额外预留过大的操作空间。这类模块在做结构验证时，最容易忽略的就是背面元件的高度差，很多设计人员只关注PCB板面的长宽尺寸，忽略背面贴片元件的凸起高度，导致装配时背面元件顶到设备内部的电池或者主板，这款三维模型完整还原了背面所有元件的高度与位置，直接导入装配体就能完成空间校验，减少打样后的干涉整改次数。

　　在实际设备开发中，这类小尺寸OLED模块常被用来做设备状态指示、参数数值显示、简单菜单交互，因为自发光的特性，暗环境下不需要额外加背光灯就能清晰读取内容，也不会像LCD屏那样存在视角问题，侧面观看也不会出现偏色或者内容看不清的情况。模块的PCB板做了沉金工艺处理的焊盘，建模时虽然没有体现表面工艺，但结构尺寸完全匹配量产实物，不管是做3D打印手板验证，还是做整机结构的工程图输出，都能直接复用模型里的尺寸基准，不需要重新测绘实物。
