管式快接锁紧调节连接组件三维结构

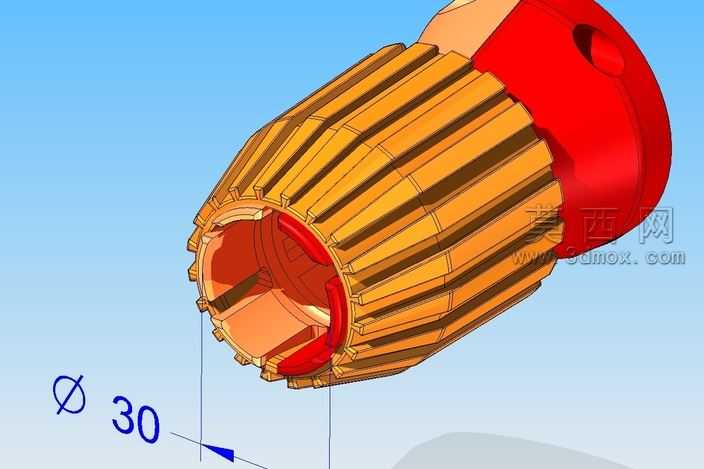

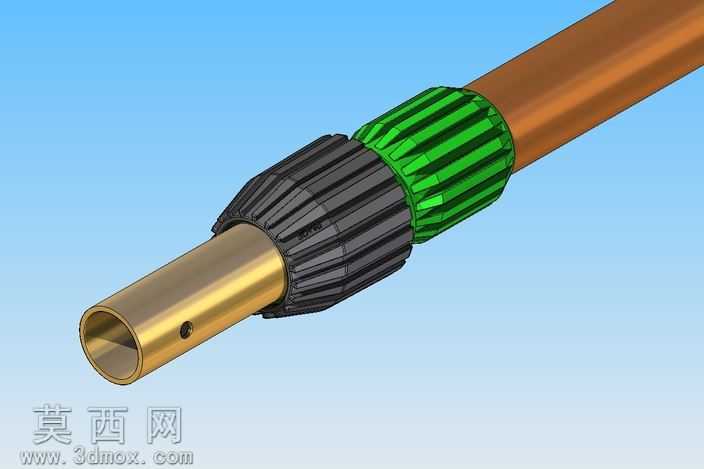

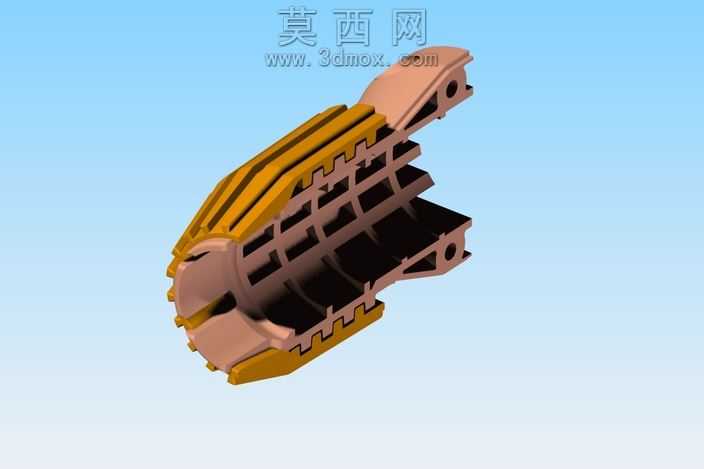

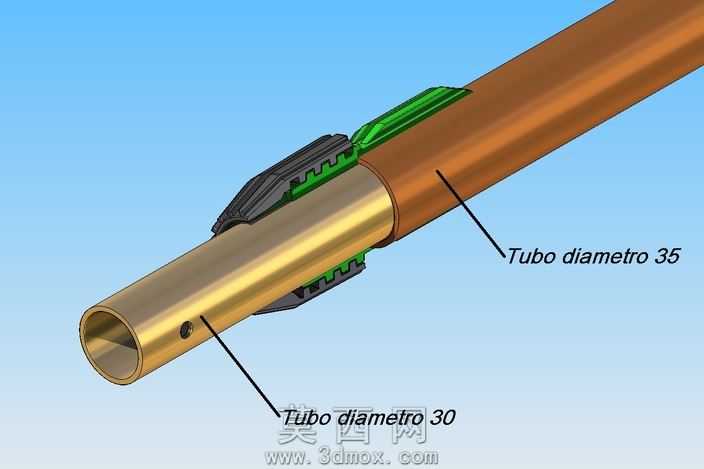

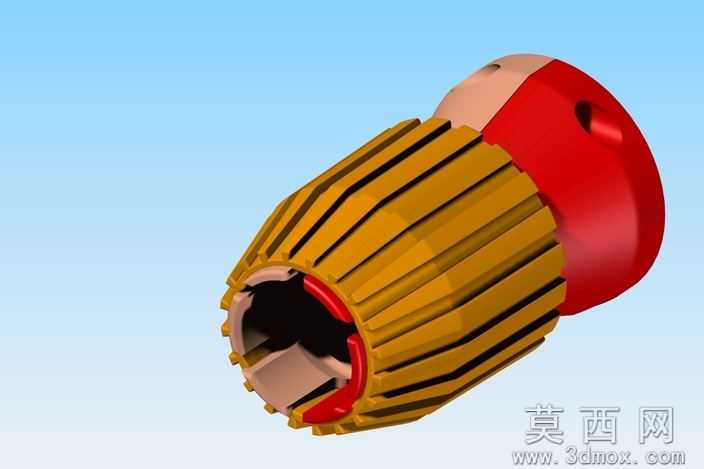

本作品为管式快接锁紧调节类连接组件的三维建模成果，建模阶段以实际管路快接配件的功能逻辑为核心依据，首先完成整体装配层级的梳理，将组件拆分为金属内插管、黑色锁紧夹套、绿色调节滚花环、外接棕管四个核心装配单元，各单元的配合公差严格参照通用五金管路配件的行业标准设定，保证虚拟装配后各部件的相对运动逻辑与实际产品完全一致。建模过程中针对不同部件的结构特征采用差异化建模思路：金属内插管部分采用回转体建模逻辑，先绘制截面轮廓完成主体回转成型，再通过拉伸切除完成管壁定位小孔的结构制作，边缘处添加符合机加工工艺的微小倒角，还原金属管件的加工细节；黑色锁紧夹套部分先完成基础回转主体建模，再通过阵列特征制作外表面的竖向防滑棱，同时在夹套与内插管配合的内侧添加楔形锁紧齿结构，还原夹套受压后抱紧内插管的功能结构；绿色调节滚花环同样采用回转基础加阵列防滑棱的建模方式，其滚花的齿距、齿深参数符合手动调节件的人机工程设计要求，保证虚拟状态下的操作逻辑合理性；外接棕管部分采用薄壁回转建模，还原柔性管路的壁厚特征。材质与渲染阶段针对不同部件的物理属性匹配对应材质：金属内插管赋予抛光黄铜材质，调整金属度、粗糙度参数还原黄铜管件的金属光泽与细微加工纹理；黑色锁紧夹套赋予哑光硬质工程塑料材质，添加细微的颗粒质感还原注塑件的表面特征；绿色调节滚花环赋予亮面硬质塑料材质，适当提高反光度突出滚花棱边的结构轮廓；外接棕管赋予半哑光棕褐色橡塑材质，还原柔性管路的表面质感。渲染阶段采用淡蓝色渐变纯色背景，搭配柔和的双侧打光方案，主光源从侧上方投射突出各部件的轮廓层次与材质差异，辅光源从侧后方补光消除暗部死黑，清晰展现各部件的装配关系与结构细节。整体设计围绕快接锁紧、可调适配的核心功能展开，各部件的结构尺寸经过反复校核，既保证了外观还原度，也完整复现了该类组件旋转调节环即可驱动锁紧夹套抱紧或松开内插管、实现管路快速对接与拆卸的功能逻辑，可用于管路配件的结构展示、装配教学以及相关产品的改型设计参考。
