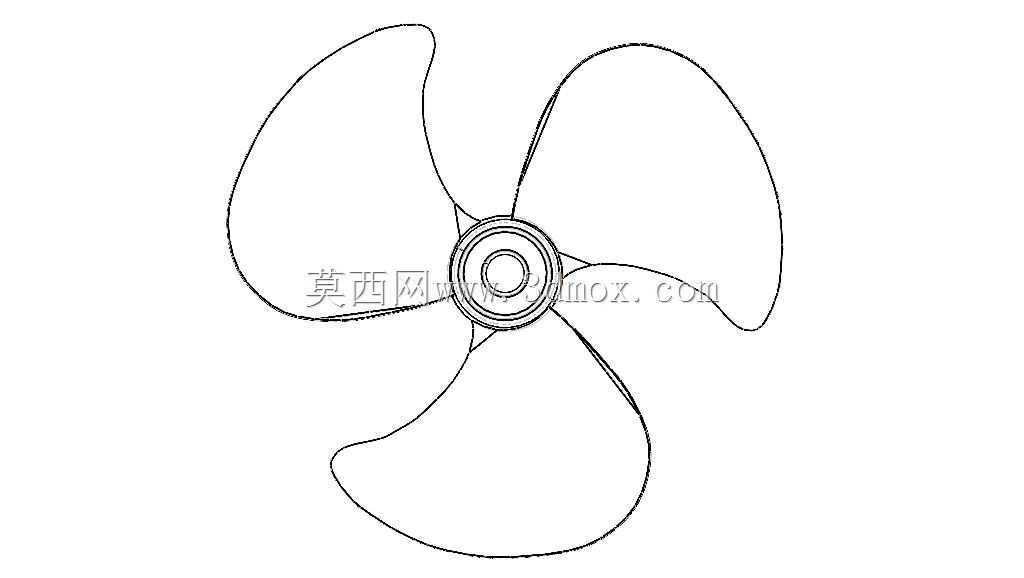

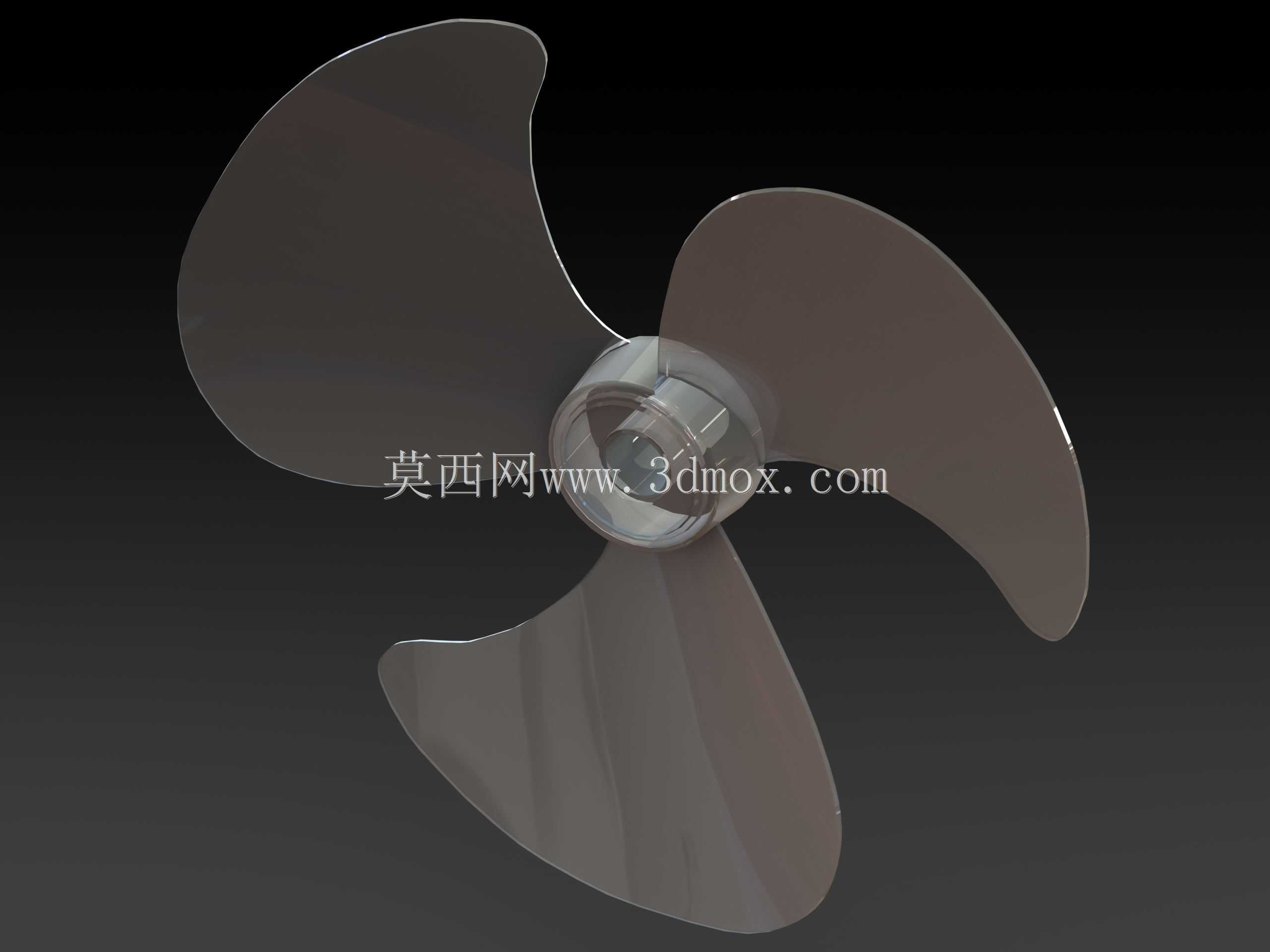

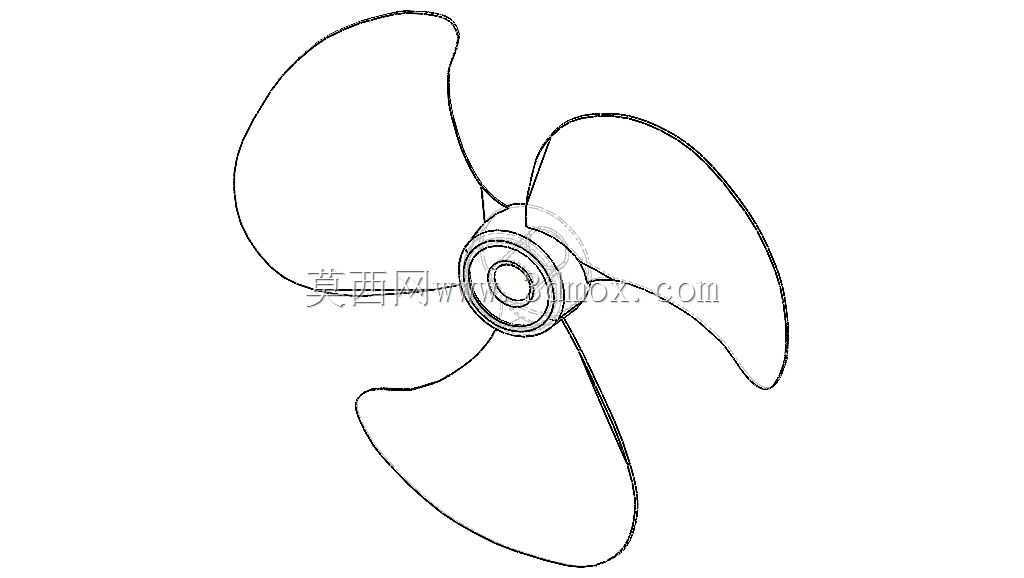

三叶曲面结构风扇螺旋桨设计

　　在日常散热、通风类设备的结构设计中，风叶部件的曲面合理性直接决定整机的运行效率与噪音表现，这款三叶式风扇螺旋桨的结构设计，完全围绕小尺寸通风散热场景的实际需求展开，没有冗余的装饰性结构，所有曲面参数都服务于气流推动效率与运行稳定性。从实际应用场景来看，这类尺寸的螺旋桨结构，既可以适配桌面小型散热风扇、机箱通风组件，也能作为小型风冷换热设备的风动部件，甚至在部分小型通风管道的增压段、工业控制柜的散热排风位都能适配，覆盖民用小家电到工业电控散热的多个细分使用场景。

　　设计过程中首先敲定的是三叶布局，相比两叶结构，三叶布局在相同转速下能输出更均匀的气流，不会出现明显的风阻脉冲，运行时的动平衡更容易调校，而对比四叶及以上的多叶结构，三叶结构的风阻负载更低，对驱动电机的扭矩要求更小，能适配小功率低成本的驱动方案，兼顾风量输出与能耗控制。叶片的曲面弧度没有采用等曲率设计，从叶根到叶尖的曲面扭转角度是逐步变化的，叶根位置的安装衔接段做了加厚处理，保证和中心轮毂的连接强度，避免长期高速旋转出现叶片根部应力断裂的问题，叶尖位置做了收窄和圆弧过渡，既可以减少叶尖涡流带来的能量损耗，也能降低旋转时切割空气产生的高频噪音。

　　中心轮毂的内孔结构做了适配通用电机轴的卡位设计，安装时不需要额外定制转接件，能直接卡入常规小功率电机的输出轴，轮毂外壁和叶片根部的衔接处做了顺滑的圆角过渡，避免应力集中，同时减少这个位置的气流紊流。从安装边界来看，这款螺旋桨的旋转外径为7.5英寸，设计选型时只要预留出略大于这个直径的安装空间，保证叶尖和外围护网或者风道壁的安全间隙在3毫米以上，就不会出现运转擦碰的问题，轴向安装尺寸紧凑，不会占用过多的设备内部纵深空间，对于内部空间局促的小型电控箱、紧凑型散热设备来说非常友好。实际功能层面，这款螺旋桨在常规转速区间内，推动的气流覆盖范围均匀，不会出现中心区域风量弱、边缘风量过强的不均匀问题，曲面造型经过动平衡调校，正常安装后高速运转不会出现明显的径向抖动，能降低整机运行的震动噪音，延长配套驱动电机的轴承使用寿命。设计过程中也充分考虑了注塑生产的工艺可行性，所有曲面的拔模角度都做了适配，叶片厚度从根部到尖端均匀递减，既保证结构强度，也能减少注塑生产时的缩痕问题，不需要复杂的模具抽芯结构就能完成批量生产，能有效控制零部件的制造成本。

　　在结构验证阶段，这类曲面风叶的设计需要重点校核不同转速下的叶片形变余量，确保在最高设计转速下，叶片的形变量不会超过预留的安全间隙，同时要匹配驱动电机的功率曲线，避免风叶负载过大导致电机过热烧毁，这款螺旋桨的风阻参数经过匹配调校，能适配常规的小功率直流驱动电机，不需要额外选配高扭矩型号，降低整套散热方案的硬件成本。对于结构设计从业者来说，这类风叶模型可以直接作为小型散热设备的风动部件参考，也可以根据具体的安装需求调整轮毂内孔尺寸、叶片曲面角度，快速适配不同风量要求的通风场景，不需要从零开始绘制曲面，能大幅缩短前期方案设计的周期。
