40mm见方CPU铝挤散热片结构设计

　　在消费电子、工业控制板卡的热设计环节，小尺寸CPU及功率器件的被动散热方案选型，一直是结构工程师需要平衡散热效率、安装空间、加工成本的核心工作，这款40mm边长的铝制散热器，就是针对板载10-25W功耗发热元件开发的被动散热结构。从实际应用场景来看，这类方形针鳍结构的铝挤散热器，多用于ITX主板嵌入式CPU、工业网关核心处理器、小型电源模块功率管的散热场景，相比同尺寸的直鳍结构，针鳍阵列可以在有限的迎风面积下，打乱空气流动边界层，在无主动风扇的自然对流环境下，提升15%左右的散热效率，同时针鳍结构的各向同性特征，也能适配机箱内无固定风道方向的安装环境，不会因为鳍片朝向与风道方向错配导致散热性能大幅衰减。

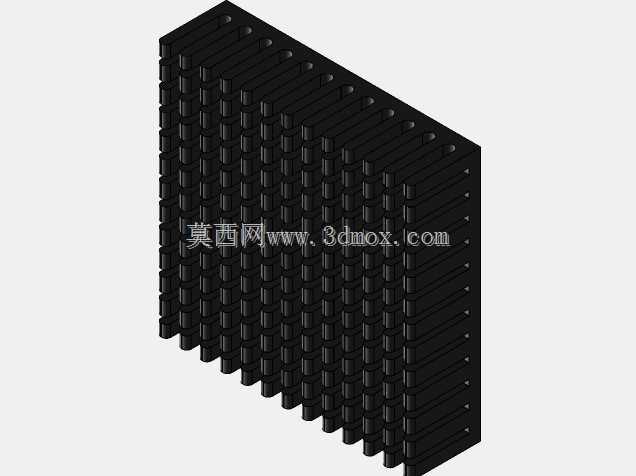

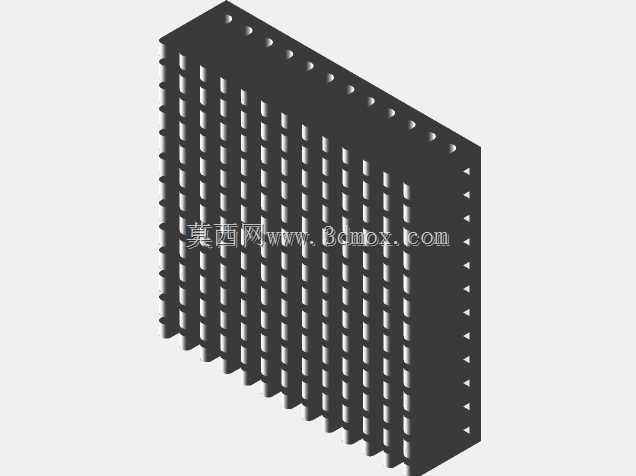

　　从产品功能特性来看，这款散热器采用6063铝合金挤压成型工艺，基材厚度预留2mm的平整安装面，能够保证与发热元件表面的充分贴合，减少接触热阻，鳍片高度11mm，单根鳍片截面为1.5mm见方的矩形，鳍片间距控制在2mm，既保证了足够的散热表面积，又避免间距过小导致积灰后堵塞风道，长期使用下散热性能衰减幅度控制在8%以内。整个鳍片阵列采用等距矩阵排布，边缘鳍片与基板边缘预留0.8mm的加工余量，挤压成型后通过CNC精修基板底面，平面度控制在0.05mm以内，不需要额外打磨就可以直接搭配导热硅脂或者导热垫片安装。

　　在设计思路层面，这款散热器没有追求过高的鳍片密度，而是充分匹配铝挤工艺的加工极限，常规铝挤工艺的鳍片高厚比最大可以做到12:1，这款产品的鳍片高厚比控制在7.3:1，既降低了挤压成型的模具损耗，也能保证量产时鳍片的成型一致性，不会出现鳍片歪斜、根部缺料的问题。基板部分没有额外设计安装孔位，是为了适配多种安装方式——既可以通过背胶导热贴直接粘贴在发热元件表面，也可以搭配金属卡扣固定在主板的预留安装位上，甚至可以根据实际使用需求，在基板四角后期加工M2或者M2.5的安装螺孔，适配不同的安装固定需求，给下游客户留出足够的二次加工空间。

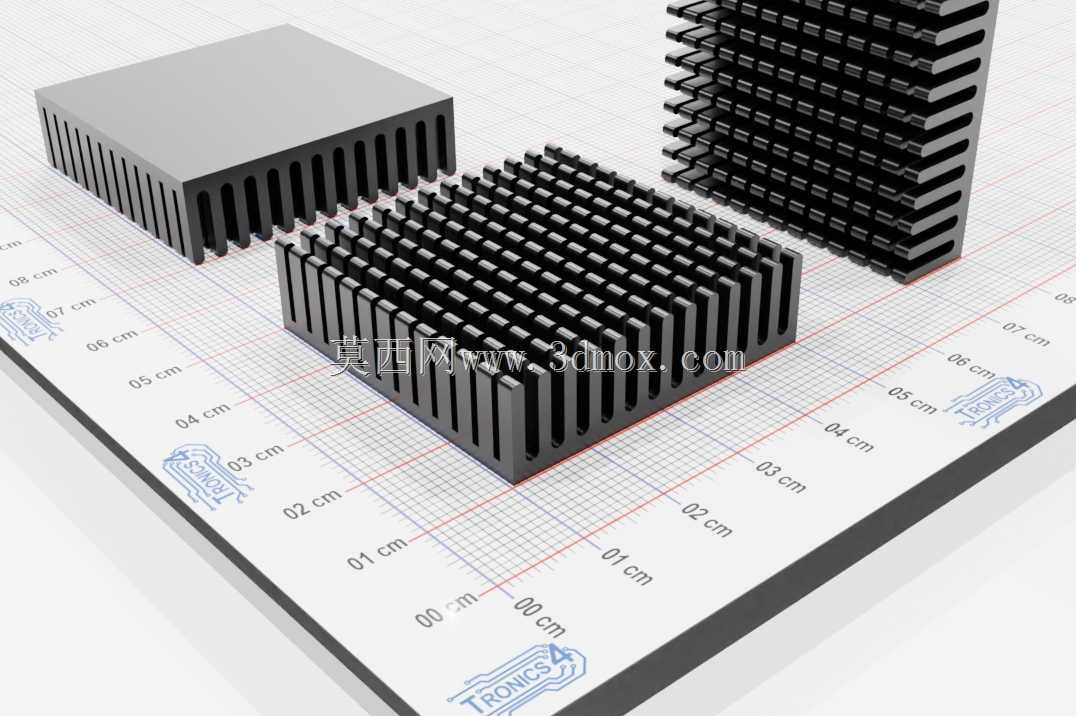

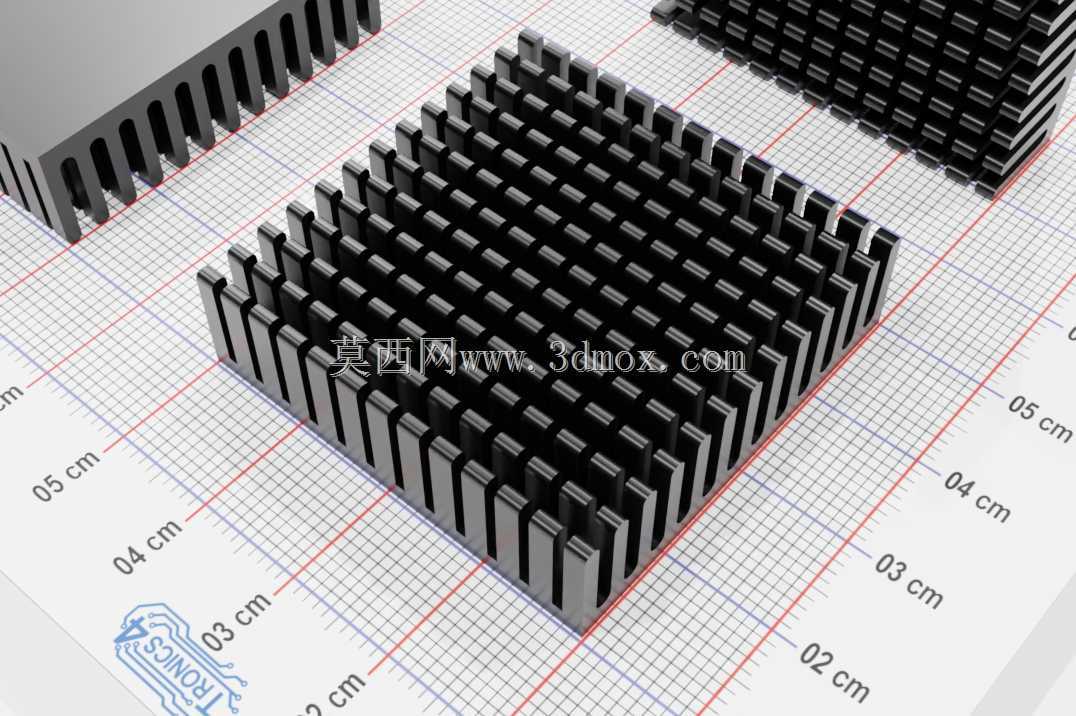

　　从外形尺寸与安装边界来看，这款散热器的整体长宽尺寸为40mm×40mm，总高度11mm，安装后占用的垂直空间极小，适合1U厚度的超薄机箱、紧凑型嵌入式设备内部使用，基板的四个角做了R0.5mm的圆角处理，避免安装时锐角划伤操作人员或者板卡上的周边元器件。鳍片顶部没有做额外的平整处理，保留挤压成型后的自然端面，在需要加装主动风扇的场景下，可以直接将40mm×40mm规格的轴流风扇通过卡扣或者螺钉固定在鳍片顶部，组成主动散热模组，能够满足最高35W功耗元件的散热需求。在实际选型使用时，需要注意发热元件的核心发热区域要与散热器基板中心对齐，避免热源偏置导致局部热阻过高，同时导热界面材料的厚度要控制在0.2mm以内，压缩量保持在30%左右，才能达到最优的导热效果。另外，这款散热器的针鳍结构在振动工况下的抗形变能力优于薄型直鳍结构，在车载嵌入式设备、工业移动终端这类存在持续振动的使用场景下，不会出现鳍片变形倒伏的问题，长期使用的可靠性更高。
