现代MCCM马达驱动保护断路器三维设计

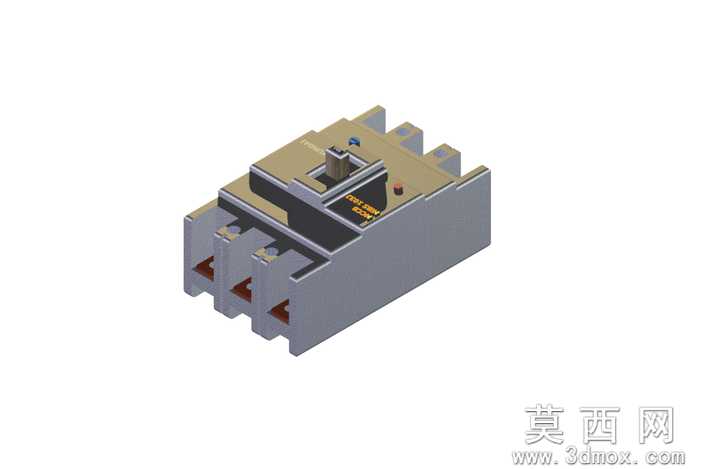

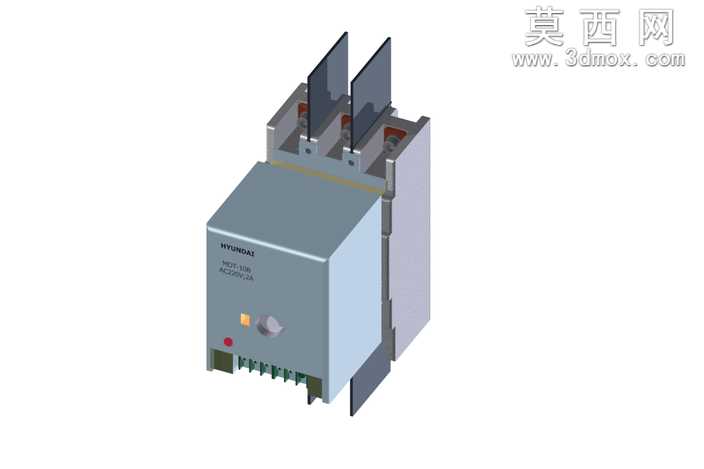

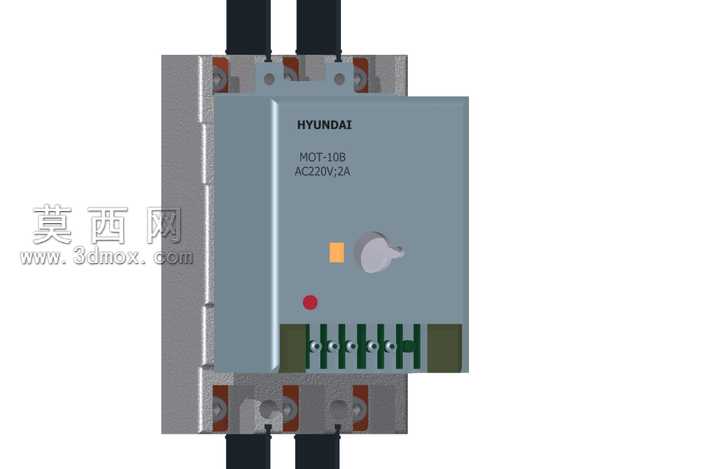

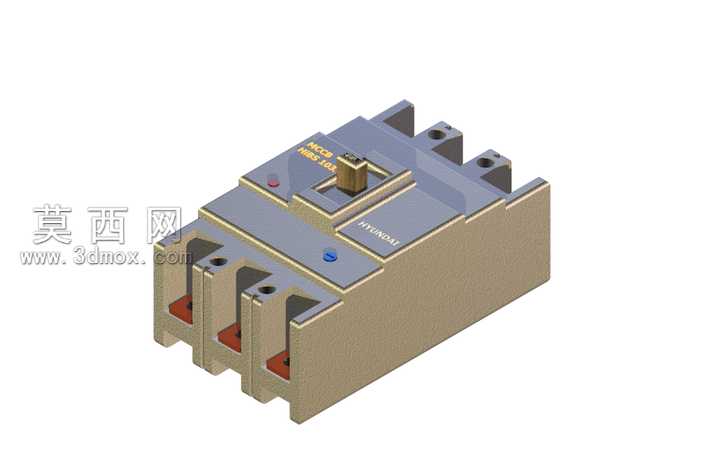

本作品为现代MCCM规格100-160马达驱动保护断路器的三维数字化模型，采用Autodesk Inventor平台完成全参数化建模，建模过程严格遵循工业级低压电器产品的实际尺寸规范与结构逻辑，完整还原了该款马达保护断路器的所有功能结构与外观细节。建模阶段首先搭建产品的整体装配基准框架，依次完成主体基座、操作机构、进出线接线端子、灭弧罩组件、脱扣调节模块、状态指示部件的零件建模，每个零件的特征构建均贴合真实产品的加工工艺，主体外壳采用拉伸加拔模特征完成塑壳结构的构建，精准还原了外壳表面的品牌标识区域、操作旋钮安装位、状态指示灯开孔、接线端防护挡板的滑动槽位等细节结构。材质渲染阶段针对不同部件匹配对应工业材质，主体塑壳部分采用哑光浅灰工程塑料材质，还原低压电器产品常用的阻燃PC材质质感，金属接线端子、内部导电结构采用镀锌钢与紫铜材质区分，操作旋钮采用半哑光黑色工程塑料，灭弧罩的栅片部分采用亮面金属材质，防护挡板采用半透明深灰PC材质，通过材质参数的精细调整，让整体模型的视觉表现贴近真实工业产品的质感。结构设计上完整还原了马达保护断路器的功能布局，上部为三相进出线接线端搭配可滑动的防护挡板，中部为主体脱扣与操作机构腔体，正面设置操作旋钮、状态指示窗口与脱扣电流调节标识，下部为出线端接线结构，各部件之间的装配间隙、运动配合关系均按照真实产品设定，可直观展示该款断路器的装配逻辑与操作形态。设计过程中重点考量了工业电气元件的结构合理性，所有卡扣、安装槽、接线位的结构均符合低压断路器的行业设计规范，既保证了模型外观的还原度，也让模型可用于电气柜装配模拟、产品展示、教学演示等多种场景，通过三维建模的方式完整呈现了现代MCCM马达驱动保护断路器的产品形态与结构特征。
