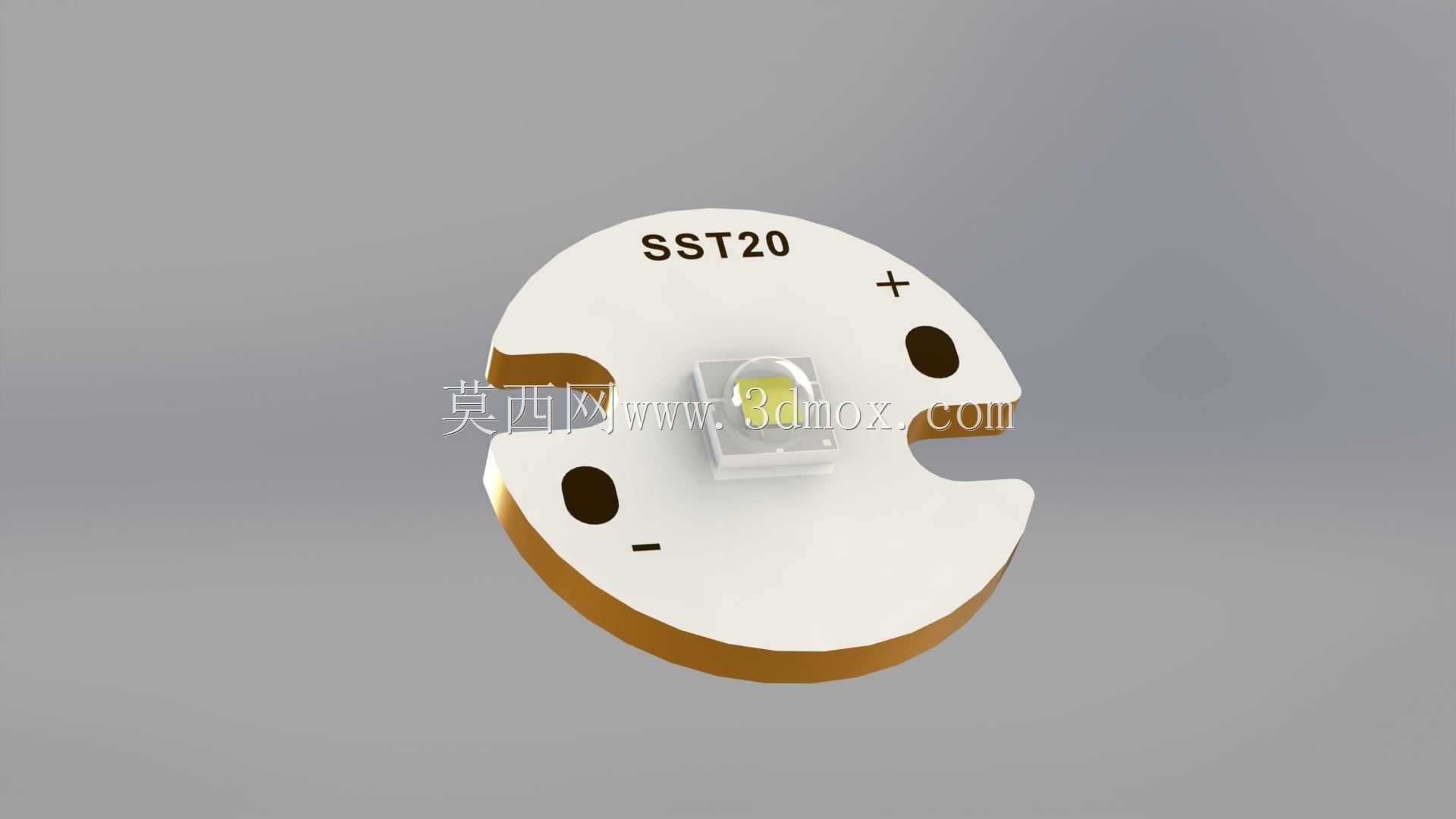

16mm铜底座SST20LED灯珠安装结构

　　在工业照明、特种光源设备的结构设计环节，灯珠与散热底座的匹配安装是直接影响光源寿命、光效输出的核心细节，这款适配SST20灯珠的16mm铜底座安装结构，就是针对小尺寸高功率LED的散热与安装需求完成的结构设计。从实际应用场景来看，这类带铜底座的LED组件常被用在小型工业探照灯、设备状态指示灯、精密光学检测光源、手持照明设备的发光端，相比普通铝基板直焊的结构，铜底座的导热系数更高，能更快将灯珠工作时产生的热量传导到后端散热结构上，避免灯珠PN结因为长期高温出现光衰过快、色温漂移的问题。

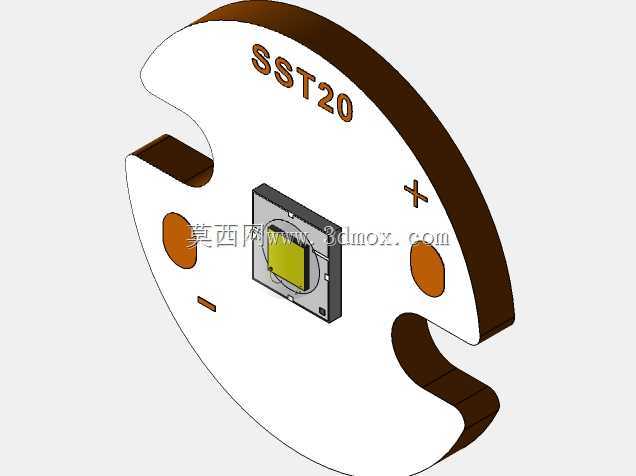

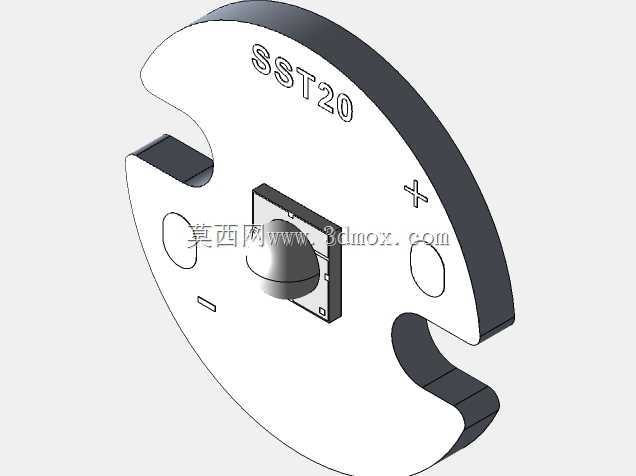

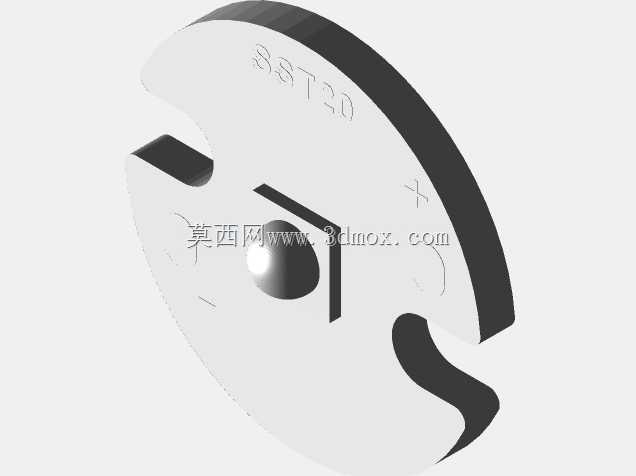

　　设计过程中首先要明确安装边界，整个底座的外径控制在16mm，这个尺寸刚好适配市面上多数小尺寸反光杯、透镜的安装卡位，不需要额外做转接结构就能直接和常规光学配件匹配。底座上预留的两个对称缺口，是为了安装时的定位防呆设计，装配时可以快速对准灯板的正负极标识，避免装反导致的电路故障，同时缺口也能在自动化贴片生产时给吸嘴留出避让空间，适配SMT流水线的快速贴装需求。底座上的两个小圆孔是走线与固定孔，既可以穿过细导线完成灯珠的电路连接，也能配合M1.2的微型螺丝将整个组件固定在散热壳体上，相比单纯靠导热胶粘接的固定方式，螺丝锁附的结构抗振动性能更强，在车载、工业设备这类有持续振动的使用场景下，不会出现灯珠移位、接触不良的问题。

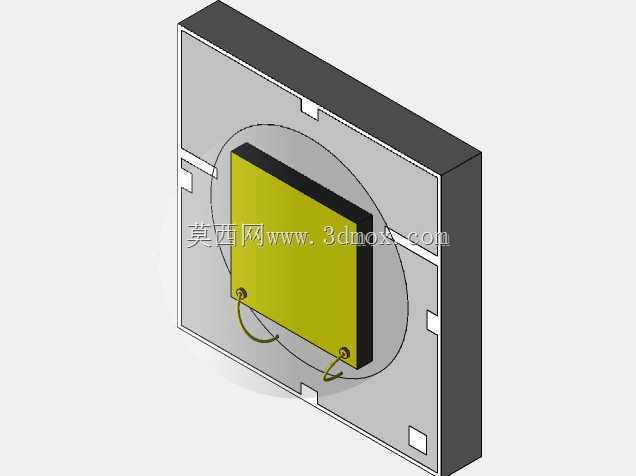

　　灯珠本身的尺寸为3.45x3.45mm，发光角度120度，设计时特意将灯珠的安装位设置在铜底座的正中心，保证发光中心和配套透镜、反光杯的光轴完全重合，避免出现光斑偏移、配光不均匀的问题。铜底座的厚度经过反复校核，既保证足够的储热能力，在灯珠瞬间满功率工作时能快速吸收峰值热量，又不会因为底座过厚占用过多的轴向安装空间，整个组件的轴向高度控制在3mm以内，给后端的散热片、驱动电路留出足够的排布空间，适配小型化照明设备的紧凑结构需求。

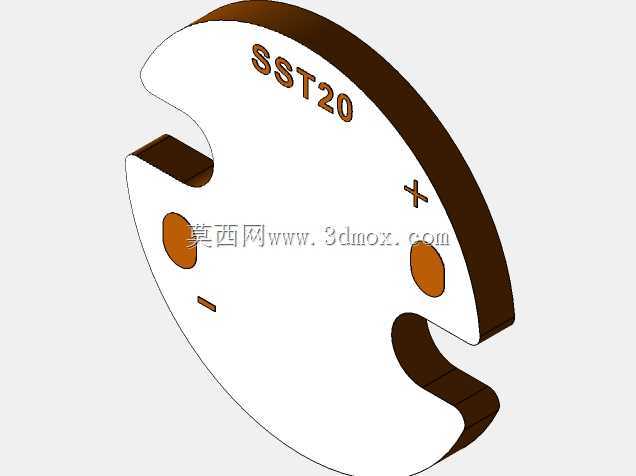

　　正负极标识直接做在底座的绝缘层表面，“+”“-”标识清晰，生产装配时不需要额外对照图纸就能快速完成接线，减少人工装配的出错概率。底座的铜基材表面做了绝缘镀层处理，既保证铜材的导热性能不受影响，又能避免底座和后端散热金属壳体直接接触造成的电路短路问题，镀层的平整度控制在0.02mm以内，保证灯珠和底座之间的导热胶层厚度均匀，不会出现局部气隙导致的散热瓶颈。

　　在实际选型使用时，这类预装铜底座的灯珠组件可以直接省去灯珠与铝基板焊接、涂覆导热硅脂的工序，直接锁附在散热结构上就能完成装配，能有效缩短生产装配的流程，同时铜底座的热阻比普通FR4铝基板低60%以上，相同功率下灯珠的工作结温能降低8-12℃，直接将灯珠的使用寿命提升40%左右。针对不同的使用场景，这个安装结构还可以做小幅调整，比如需要更高绝缘等级的场合，可以在铜底座和灯珠之间增加一层0.1mm厚的氧化铝陶瓷导热片，需要更高散热效率的场合，可以在底座背面增加微结构导热槽，增大和散热胶的接触面积。

　　很多结构工程师在做小型光源设计时，容易忽略灯珠底座的匹配设计，直接选用通用铝基板焊接灯珠，往往会出现散热不足导致的早期光衰，或是安装定位不准导致的配光问题，这个16mm铜底座的结构就是针对这些常见工程问题做的优化，所有尺寸都经过实际装配验证，和市面上主流的SST20灯珠、16mm规格的光学配件完全适配，不需要二次修改就能直接用到对应的光源结构设计中，能有效减少结构设计的重复工作量，提升产品的可靠性。
