工业压力变送器式压力检测仪表结构

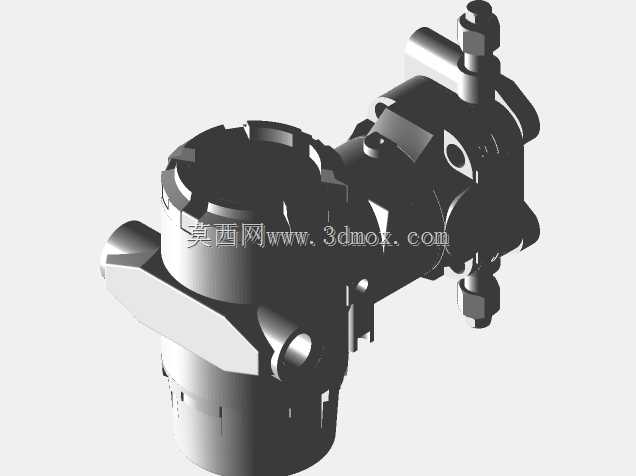

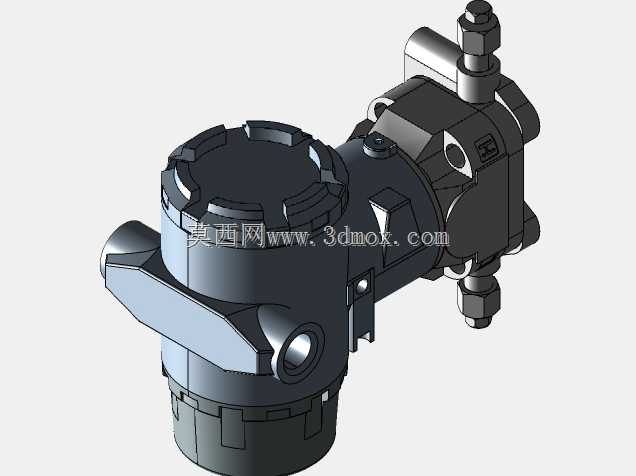

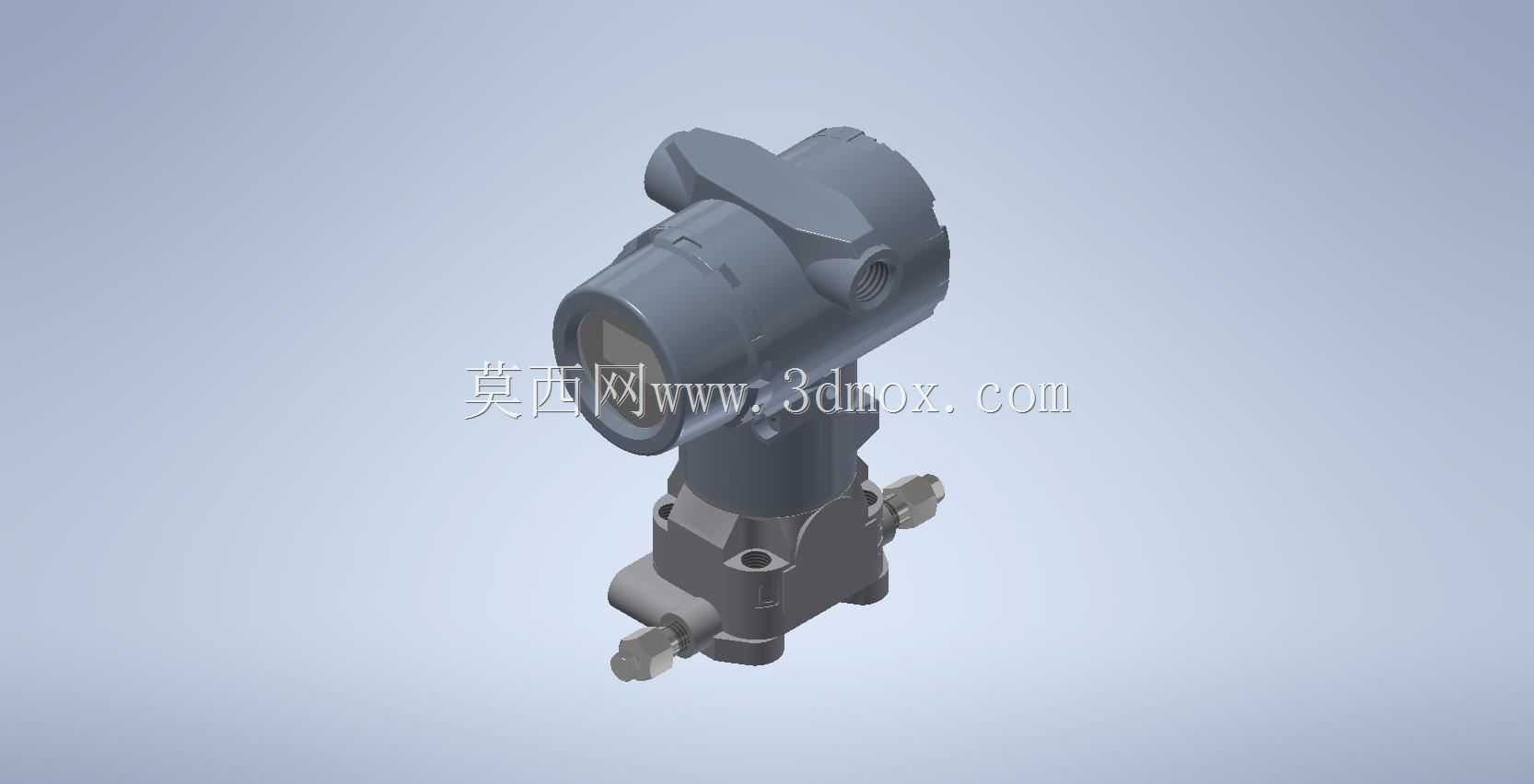

　　在石化、电力、冶金这类连续生产的流程工业场景里，压力参数的实时采集是整套工艺安全管控的核心环节，这类带变送输出的压力检测仪表，通常直接安装在工艺管线、反应容器、泵组出口这类压力监测点位，把管路内的流体压力转换成标准电信号远传到中控室，帮运维人员实时掌握系统压力波动，避免超压引发的泄漏、爆管甚至生产事故。不同于普通的就地显示压力表，这款结构集成了压力传感单元、信号处理舱与过程连接接口，上部的舱体内部预留了信号调理电路板的安装空间，侧面的电气接口用来穿设屏蔽电缆，把采集到的压力信号传输到DCS或者PLC控制系统，不需要运维人员到现场抄表，就能实现24小时连续的压力监测。从结构设计的角度看，这款仪表采用了上下分体的布局思路，上部的电子舱做了圆弧过渡的防爆外壳设计，既可以提升壳体的结构强度，满足工业现场防爆区域的外壳防护要求，也能避免现场积水、积尘在壳体表面堆积，下部的过程连接部分采用了一体化的阀组结构，两侧预留了引压、排污、校准的接口，不需要在现场额外搭配安装三阀组，就能直接完成引压管路的连接、零点校准以及排污操作，大幅减少现场安装的焊接、配管工作量。

　　在安装边界的考量上，这款仪表的下部过程接口采用标准的工业管路连接规格，两个侧置的 process 接口中心距符合常规仪表引压管的安装间距，安装时只需要把仪表垂直固定在工艺管线的取压口上方，保证引压管的倾斜角度满足流体介质的排液、排气要求即可，不需要额外预留过大的操作空间，日常维护时只需要拆开上部舱体的端盖，就能完成电路板的检修与校准，不需要拆卸下部的过程连接部分，避免拆装过程引发的工艺介质泄漏。

　　从外形尺寸的匹配性来看，上部电子舱的直径刚好适配常规的仪表保温套尺寸，北方冬季低温场景下做伴热保温时，不需要定制特殊规格的保温罩，下部阀组的接口高度与常规引压管路的安装高度匹配，安装时不需要额外做管路的抬高或者降低调整，能直接适配现有工业现场的安装支架与取压点位。结构细节上，电子舱与下部传感单元的连接部位做了密封槽设计，安装时搭配O型密封圈就能达到IP67以上的防护等级，即使在户外露天、有喷淋清洗的场景下，也能避免水汽、粉尘进入舱体内部损坏电路元件，下部的传感基座采用了加厚的锻压结构，能承受最高数十兆帕的系统静压，即使工艺管线出现短时的压力冲击，也不会出现基座变形、传感元件损坏的问题。

　　在实际选型应用中，这类结构的压力仪表通常用在中高压的流体管线上，比如蒸汽管线、液压泵站、油气输送管线这类场景，相比纯机械式的压力表，它的测量精度更高，长期稳定性更好，还能实现远程的信号传输与超限报警，在现代流程工业的自动化管控体系里，是工艺参数采集层不可或缺的基础检测部件。建模过程中需要特别注意几个配合尺寸的公差控制：一是电子舱端盖与舱体的螺纹配合间隙，既要保证端盖能顺利旋合，也要保证密封面的压紧量足够，避免密封失效；二是下部阀组的接口同轴度，保证现场安装时引压管能顺利对接，不会出现别劲导致的接口泄漏；三是传感单元安装位的平面度，保证传感膜片安装后受力均匀，不会因为安装应力影响测量精度。另外，外壳的壁厚设计也需要结合防爆要求做校核，保证壳体能承受内部电路故障引发的爆炸压力，不会出现壳体破裂引燃外部易燃易爆介质的情况，外露的金属部件都做了防腐涂层处理，能适应化工现场有腐蚀性气体的使用环境，延长仪表的整体使用寿命。
