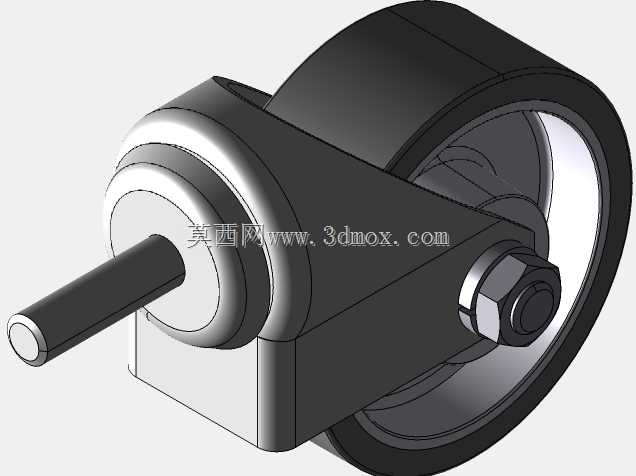

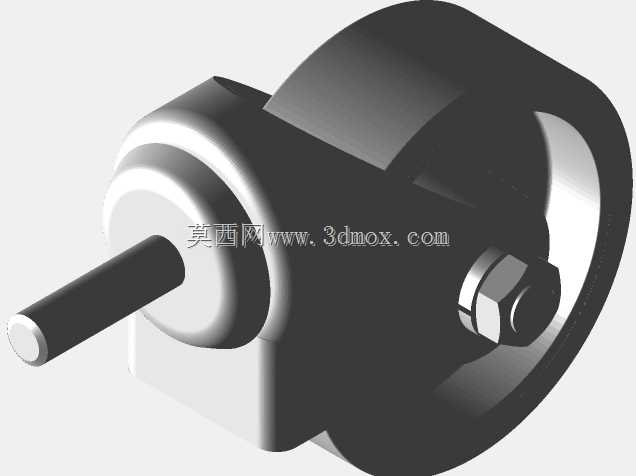

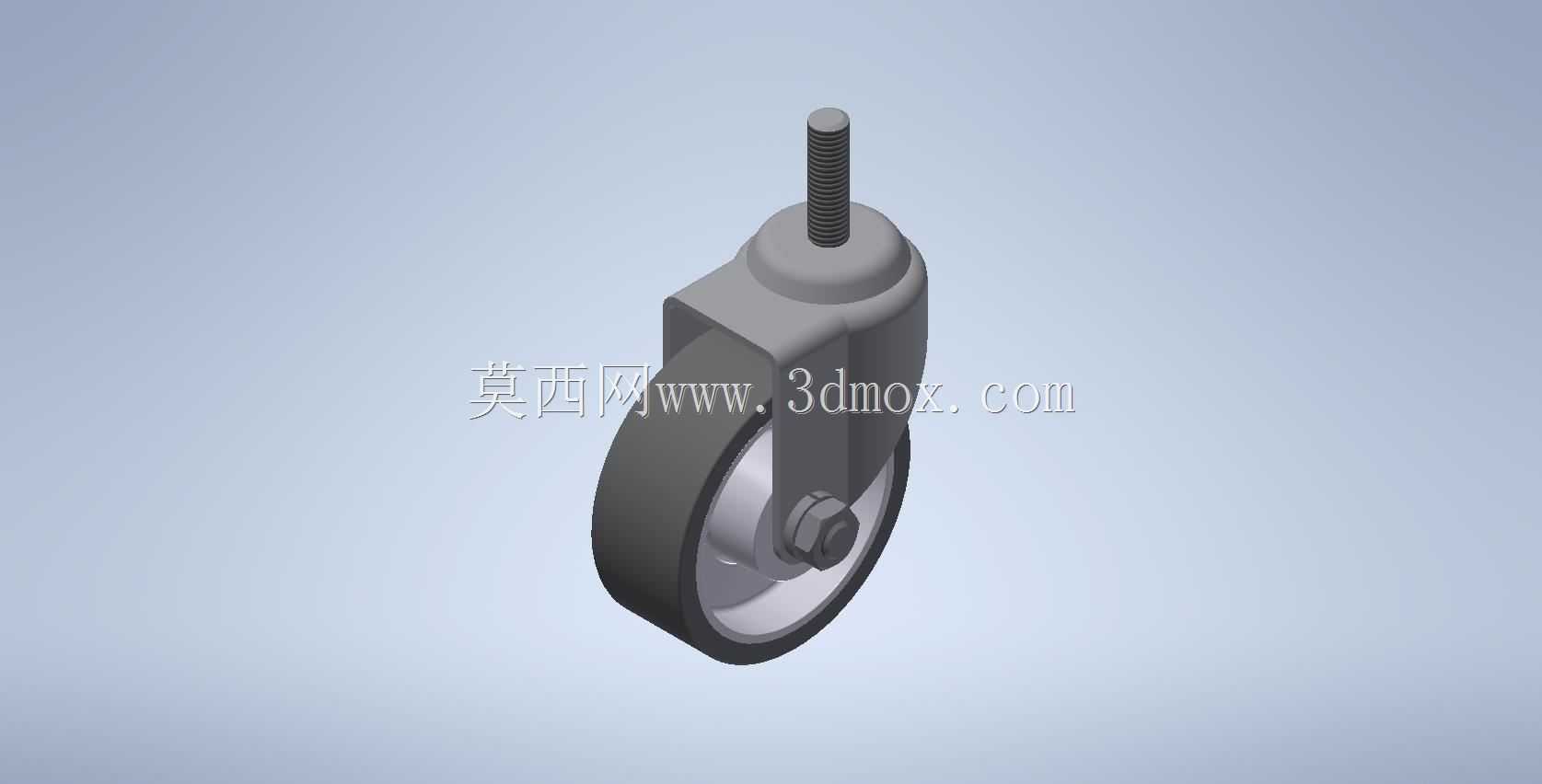

100mm规格螺纹杆式工业脚轮结构

这款螺纹杆式脚轮常见于各类中小型工业设备、生产线辅助工装、可移动工作台以及轻型物流周转设备的底部，作为设备的移动支撑部件使用，能够让原本固定放置的设备获得灵活的转向移动能力，降低设备移位、工位调整时的人力消耗，在车间工位调整、设备转场、日常运维挪动的场景中，这类带螺纹杆安装结构的脚轮适配性极强，不需要额外加工复杂的安装座，仅需在设备底部预设对应规格的螺纹安装孔即可完成装配，相比平板式安装脚轮，螺纹杆结构的安装定位更精准，调整安装高度时也更便捷，可通过拧入螺纹的深度微调单个脚轮的支撑高度，适配地面存在小幅不平整的车间工况。从结构设计来看，这款脚轮采用单轮侧置支架的结构，滚轮外圈采用耐磨橡塑材质，能够在滚动时降低运行噪音，同时减少对环氧地坪、水磨石车间地面的划伤，滚轮内部内嵌转动轴承，保证滚轮滚动时的顺畅度，避免长期承重后出现转动卡滞的问题；支架部分采用一体冲压成型的金属结构，轮轴位置加装防松紧固结构，避免设备推行过程中轮轴松脱引发安全隐患；顶部的螺纹杆为标准粗牙螺纹，螺纹段长度预留了足够的安装调节余量，支架与螺纹杆连接位置为万向转动结构，内置推力轴承，能够承受垂直方向的载荷同时保证360度转向灵活，推行时可以随意改变行进方向，不需要额外调整设备朝向。尺寸方面，滚轮直径为100mm，这个尺寸的脚轮兼顾了通过性与安装高度要求，既能够越过车间地面常见的接缝、小型凸起障碍，又不会让设备整体安装高度过高导致重心抬升过多影响放置稳定性；螺纹杆的直径与常见的轻型设备安装螺纹孔适配，安装时不需要额外扩孔或者加装转换接头，支架的整体宽度控制在合理范围内，安装后不会突出设备底部边框过多，避免日常通行时剐蹭人员或者周边物件。在实际选型应用中，这类脚轮单轮承重覆盖轻型设备的承重需求，适合单台设备总重不超过数百公斤的场景使用，螺纹杆的安装形式也让后期更换维护更便捷，出现滚轮磨损、转动卡滞的问题时，仅需拧下螺母即可拆下脚轮更换，不需要拆解设备底部的其他结构，日常维护时仅需定期在转动轴承位置加注润滑脂，检查螺纹杆紧固螺母的防松状态即可，维护成本极低。设计建模过程中，需要重点关注万向转动结构的配合间隙，间隙过大会导致设备推行时出现晃动，间隙过小则会导致转向卡滞，滚轮与支架之间的间隙也要控制在合理范围，避免滚轮转动时与支架发生摩擦剐蹭，同时螺纹杆与支架连接部位的强度要满足承重要求，避免承重后出现螺纹杆根部断裂的问题。
