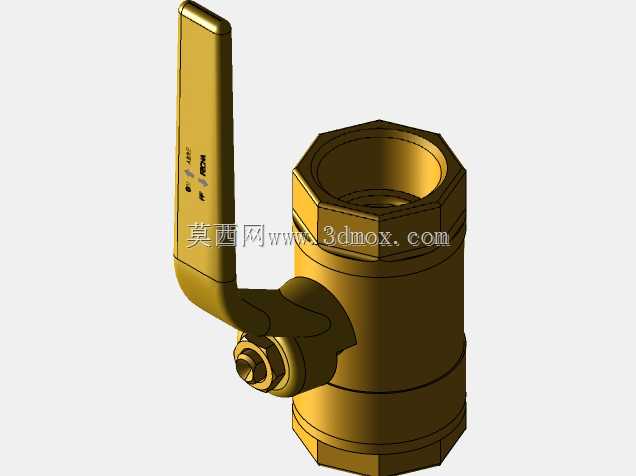

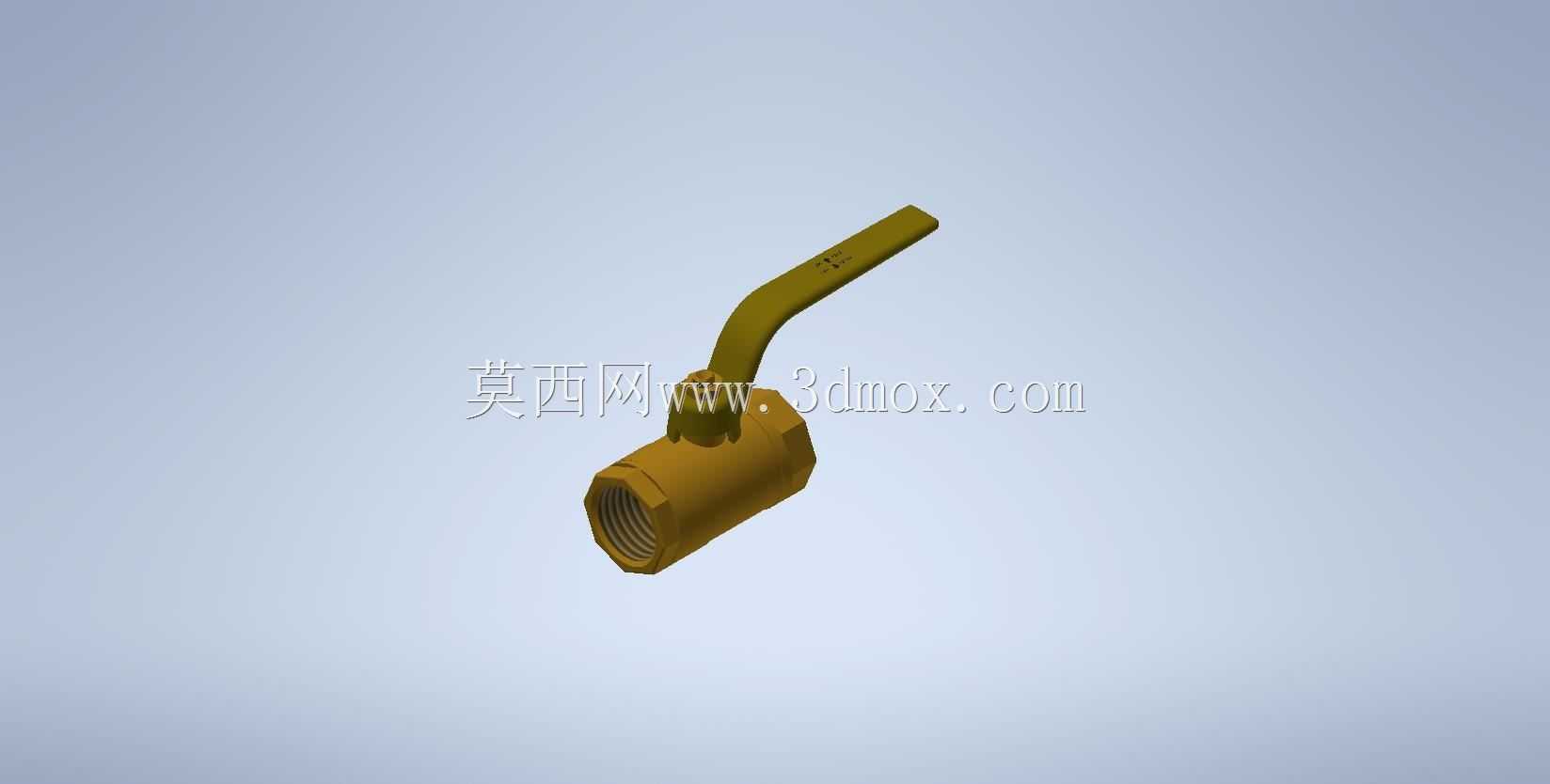

1英寸内螺纹手动旋塞阀结构设计

这款1英寸规格的手动旋塞阀，主要面向民用给排水、低压燃气输送、小型工业流体管路的通断控制场景，在户内燃气支路、小型循环水系统、低压气动管路中都能见到这类结构的应用。不同于常见的球阀结构，该旋塞阀采用带锥度的塞体作为启闭件，通过手柄带动塞体旋转90度即可实现管路的全开或全关，操作行程短，启闭动作干脆，在需要快速切断介质的工位上适配性较强。从结构设计来看，阀体采用一体式锻造成型思路，两端为标准1英寸内螺纹接口，可直接与同规格外螺纹管路旋接，无需额外焊接或法兰转接，安装边界紧凑，整体轴向长度控制在常规螺纹阀的通用尺寸范围内，适配现有多数管路的安装预留空间，不会出现与周边管路、支架干涉的问题。手柄采用加长杠杆式设计，握持端做了扁平防滑处理，操作人员无需借助额外工具，徒手即可完成启闭操作，手柄与塞体的连接部位设置了定位止口，旋转到全开或全关位置时会有明显的卡位反馈，避免操作不到位导致的介质内漏或通流面积不足。塞体与阀体的密封面采用锥面配合结构，加工时需保证配合面的贴合度，装配时通过压盖调整密封预紧力，既保证密封性能，又不会让旋转操作力矩过大，在低压工况下密封可靠性优于同规格的部分球阀结构，且流道为直通式结构，全开状态下介质流阻小，不会出现明显的压力损失，适合输送水、低压燃气、非腐蚀性轻质油品等介质。在实际选型应用中，这类旋塞阀通常用于工况压力不超过1.6MPa、介质温度不超过120摄氏度的管路系统，由于结构简单，内部零件数量少，后期维护时只需拆开压盖即可取出塞体进行密封面清理或更换，维护成本远低于结构复杂的调节阀或截止阀。建模过程中严格遵循螺纹连接的尺寸规范，两端内螺纹的牙型、螺距、有效旋合长度都符合通用管螺纹标准，阀体的外部轮廓做了圆角过渡处理，既避免铸造或锻造过程中的应力集中问题，也能减少安装过程中尖锐边角对操作人员的划伤风险。手柄的旋转角度做了机械限位设计，只能在0到90度范围内转动，避免过度旋转导致塞体错位引发的密封失效，整体结构没有冗余设计，所有尺寸都围绕安装便捷、操作可靠、维护简单的核心需求展开，能够直接用于小型管路系统的方案设计选型参考，也可作为阀门类产品结构设计的基础参照。
