欧司朗15W直管紫外线杀菌灯结构设计

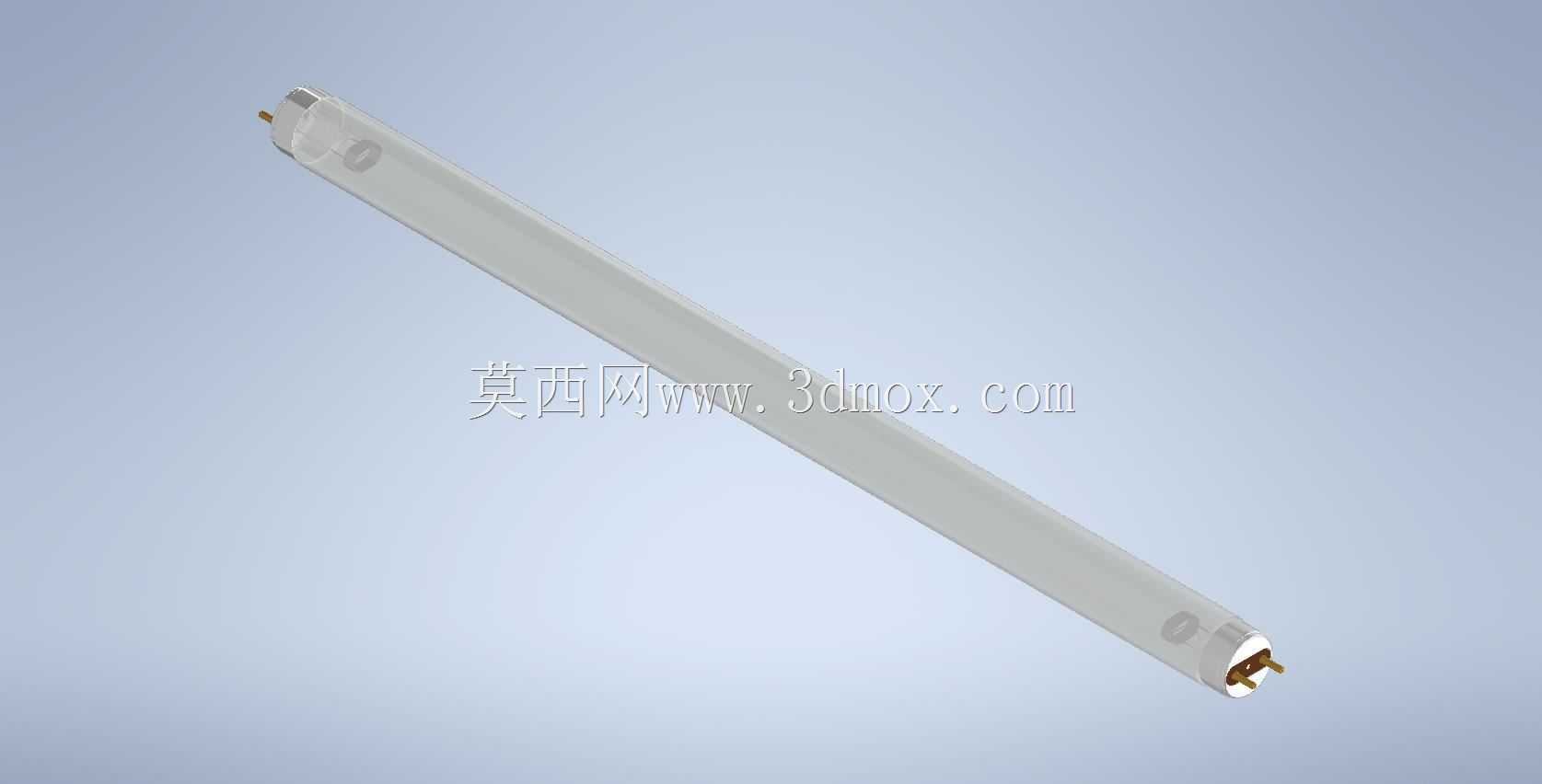

这款15W功率的直管式紫外线杀菌部件，是空气净化、水体消毒类设备的核心功能组件，常被集成在商用空气净化器、小型水处理装置、密闭空间消毒设备内部，也可作为独立消毒模块加装在新风系统、传递窗、冷链消毒通道的结构腔体中，依靠特定波段的紫外辐照破坏微生物遗传物质，实现消杀目标。从结构设计角度看，整体采用线性直管构型，两端为标准G13规格灯头，适配行业通用的双端灯座安装位，灯体主体为高透紫外石英玻璃管，管壁厚度控制在既能保证紫外穿透率，又可承受日常安装、设备运行过程中轻微震动冲击的合理区间，两端金属插脚做了同轴度公差约束，确保插入灯座后接触可靠，不会出现接触不良导致的启辉故障。设计过程中优先考虑了安装边界的适配性，整体长度、管径都匹配常规15W双端荧光灯的安装尺寸，可直接替换同规格普通荧光灯的安装位，无需对原有设备的灯座固定结构做额外改造，降低设备厂商的结构改造成本。灯头与玻璃管的衔接位置做了密封结构处理，可适配一定湿度的工作环境，避免水汽进入管体内部影响电极寿命。在实际设备集成场景中，这类杀菌灯的安装需要预留足够的安全距离，一方面要保证紫外辐照范围覆盖需要消杀的区域，另一方面要避免灯体直接接触设备内的塑料、橡胶等易被紫外老化的零部件，必要时需在对应位置加装遮光挡板，防止长期辐照导致非金属件脆化失效。建模过程中对灯头的插脚倒角、玻璃管的端部封接结构都做了细节还原，可直接用于设备装配干涉检查、安装工位模拟，也可作为消毒设备整机BOM中的标准件模型调用，减少重复建模的工作量。需要注意的是，这类紫外灯的工作温度区间有明确要求，建模时预留的安装间隙要考虑灯体工作时的热膨胀量，避免两端固定结构因热胀冷缩产生应力挤压，导致玻璃管破损。
