EL34功率输出电子管精细三维建模作品

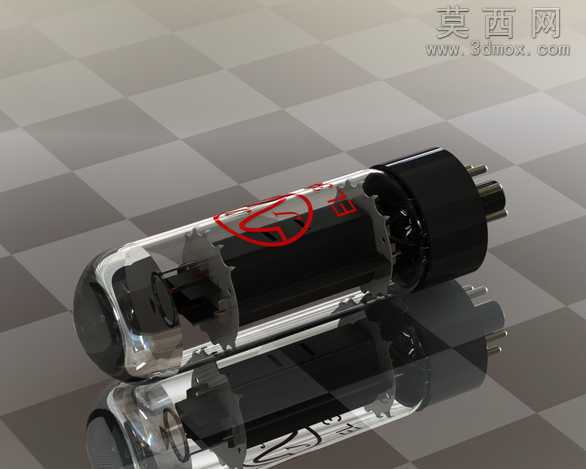

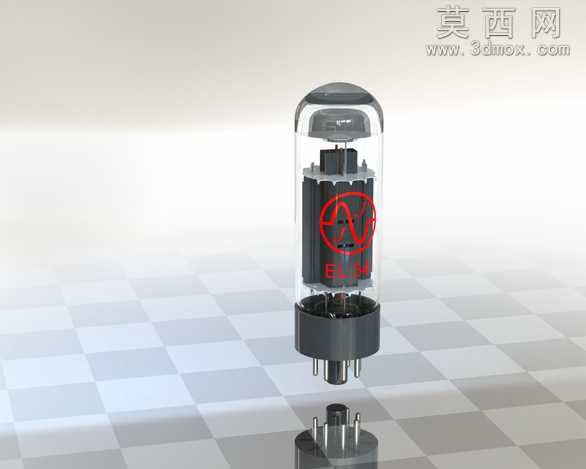

本作品为EL34功率输出管的高精度三维建模成果，建模过程围绕真空电子管的真实结构与外观特征展开，力求还原实物的工业质感与细节精度。建模阶段首先梳理EL34电子管的结构组成，将整体拆分为玻璃外壳、内部电极组件、黑色胶木基座、金属插脚四大核心模块，通过草图绘制、特征拉伸、曲面放样等操作完成基础形体搭建，针对玻璃外壳的弧面过渡部分，采用曲率连续的曲面建模方式，保证外壳圆润流畅的轮廓，还原实物玻璃泡的弧面曲率，避免出现生硬的折角与形变。内部电极结构的建模是本次作品的重点，参照真实EL34管的内部构造，依次完成阴极、栅极、阳极、支撑云母片、消气剂组件的建模，对栅极的细密网状结构、阳极的金属冲压弯折形态、云母片的定位卡槽都做了精细化还原，保证内部结构的排布与实物完全一致，各部件的装配间隙、相对位置都经过反复校准，还原电子管内部精密的装配关系。材质与渲染阶段，针对不同部件的物理特性调配对应材质：玻璃外壳采用高透低粗糙度的玻璃材质，添加轻微的折射与反射参数，模拟玻璃管壁的厚度感与光线穿透效果，同时在玻璃表面添加极淡的印刷标识纹理，还原实物管身的品牌标识细节；内部金属电极采用哑光黑镍与亮面金属搭配的材质，区分不同电极的金属质感，添加轻微的使用痕迹与氧化细节，避免材质过于塑料化；黑色基座采用胶木材质，调配低反光、带细微颗粒质感的漫反射材质，还原胶木基座的磨砂触感；金属插脚采用亮面镀铬材质，添加轻微的磨损痕迹，还原插脚长期使用的插拔质感。渲染场景采用经典的棋盘格反光地面，搭建三点布光系统，通过主光勾勒电子管的整体轮廓，辅光提亮暗部细节，背光打出玻璃外壳的通透边缘光，最终呈现出兼具工业精度与视觉质感的渲染效果，完整还原EL34功率管的外观与结构特征，可用于胆机产品展示、电子教学演示、工业设计参考等场景。
