三电芯18650电池组焊接定位夹具结构

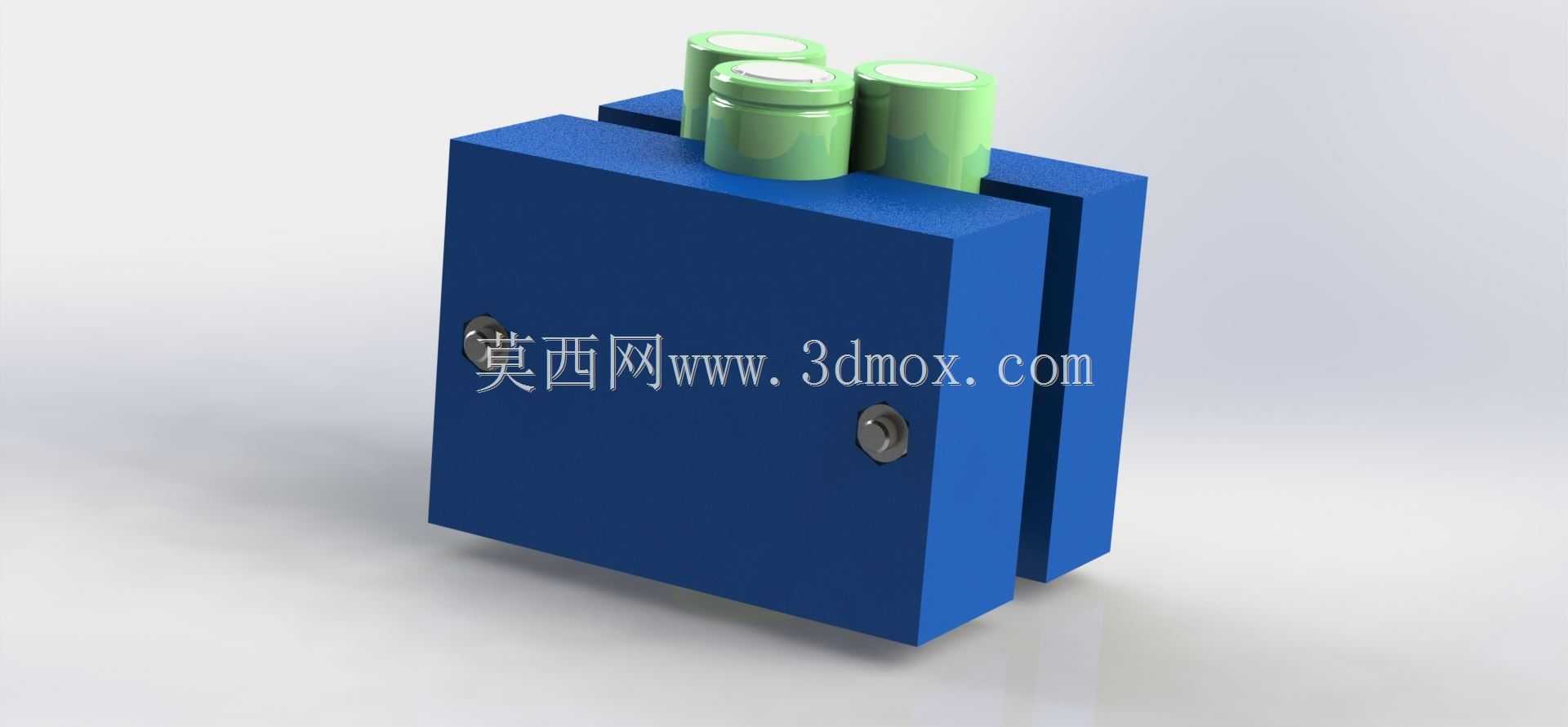

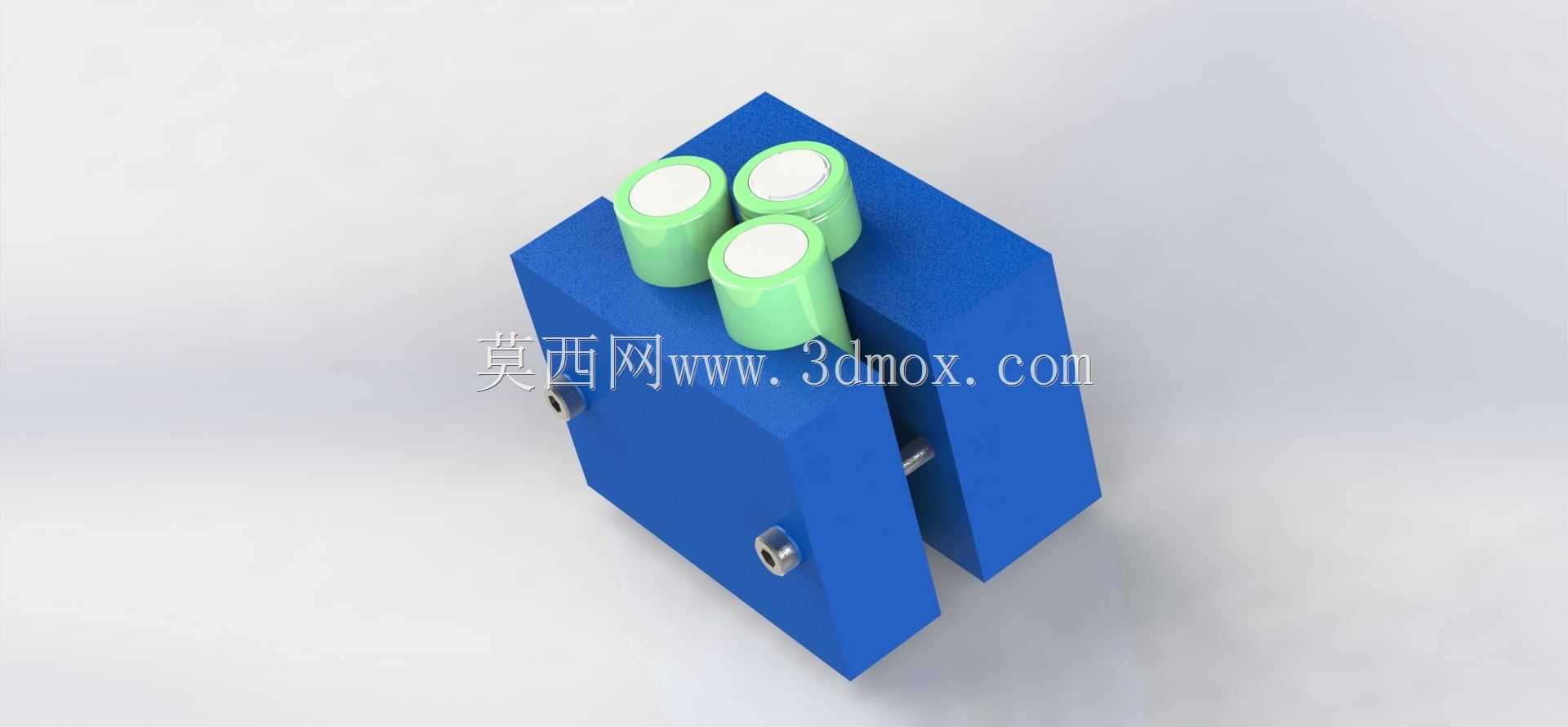

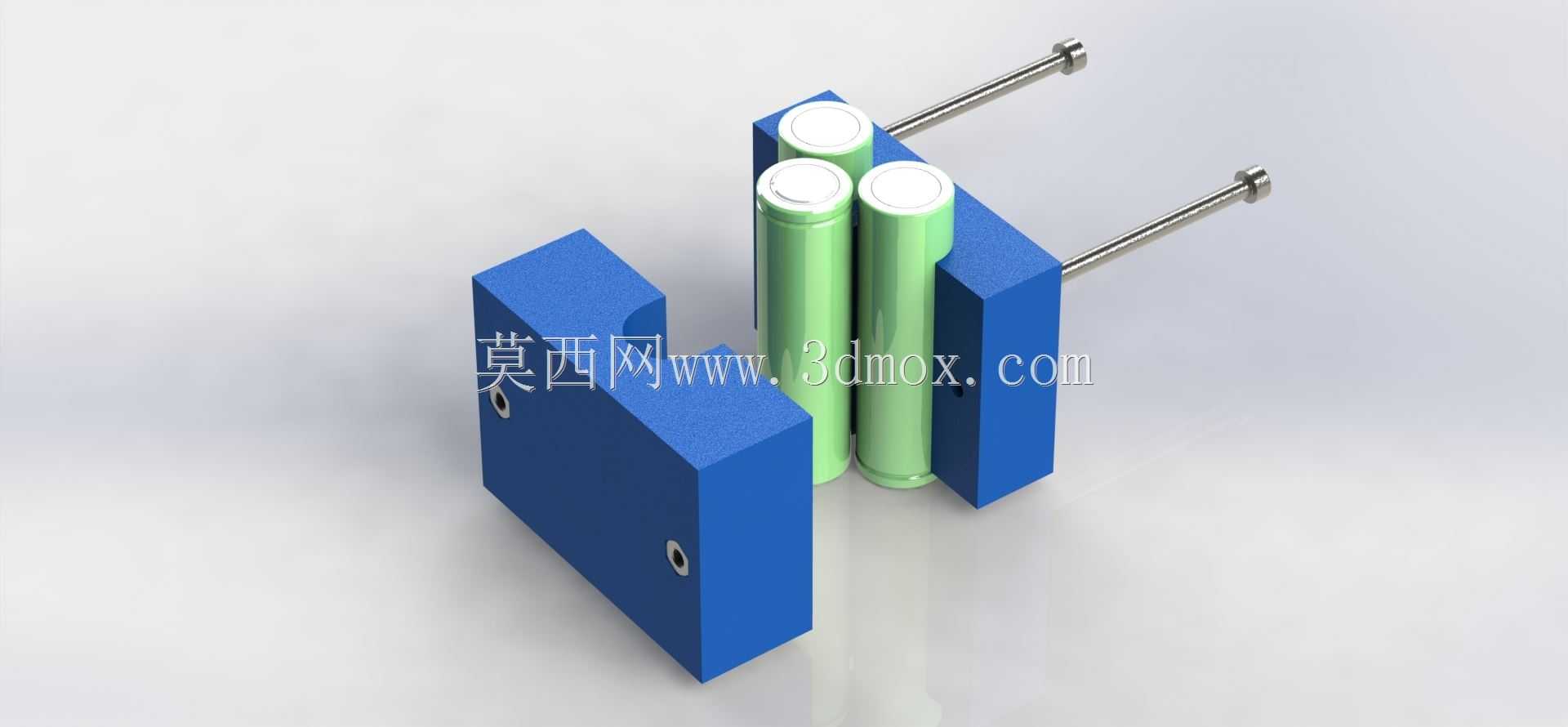

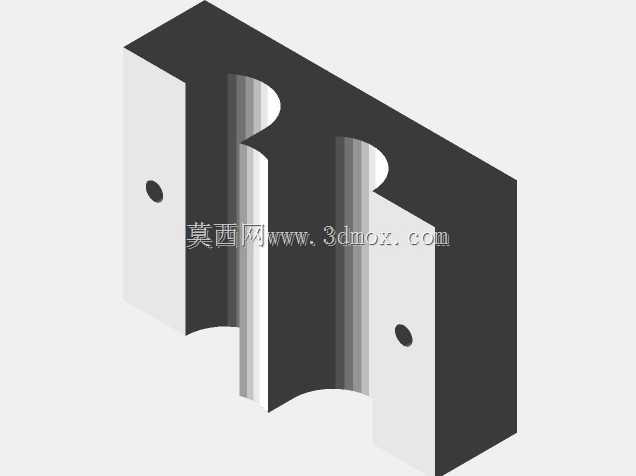

　　从结构设计逻辑来看，夹具采用分体式夹座结构，主体为两块对称的蓝色夹块，夹块内侧加工有与18650电芯圆柱面完全贴合的半圆定位槽，三个定位槽呈正三角排布，槽的内径匹配18650电芯的标准外径18mm，槽深设计为电芯直径的三分之一，既保证电芯放入后不会侧向滚落，又能留出足够的极耳焊接操作空间，不会遮挡镍片放置区域。夹块的开合通过侧面的锁紧螺丝实现，螺丝选用标准内六角圆柱头螺钉，安装位置位于夹块中下部，避开上部的电芯放置区，锁紧时的夹紧力均匀作用在夹块接触面上，不会出现夹块偏斜导致电芯被挤压变形的问题，当螺丝锁紧后，两块夹块合拢，三个半圆槽拼合为完整的圆柱定位腔，刚好将三颗18650电芯牢牢固定在预设位置，电芯上端的极耳面处于同一水平高度，偏差控制在0.2mm以内，完全满足点焊镍片时的平面度要求。考虑到焊接作业时的操作便利性，夹具的整体外形做了切角处理，夹块外侧的棱角做了C2倒角，避免操作时划伤操作人员手部，夹块底部为平整安装面，可以直接放置在工作台面使用，也可以通过预留的安装孔固定在焊接工作台的定位工位上，适配不同的作业场景。夹块的开合行程设计为5mm，松开锁紧螺丝后，两块夹块之间留出足够的间隙，可以轻松放入或取出电芯，不会因为间隙过小刮蹭电芯外皮，也不会因为间隙过大导致定位精度下降。在实际使用过程中，操作人员只需要先松开侧面的锁紧螺丝，将三颗18650电芯按照极性方向依次放入定位槽内，确保电芯极耳端朝上且端面齐平，随后逐步拧紧两侧的锁紧螺丝，观察电芯位置无偏移后即可开始放置连接镍片进行点焊作业，焊接完成后松开螺丝就能直接取出成型的电池组，整个装夹过程耗时不超过10秒，相比手工对齐电芯后用胶带固定的方式，定位效率提升60%以上，同时完全避免了胶带残留、电芯对齐度差导致的焊接虚焊、镍片翘起等问题。在小容量三元锂电池组的小批量试制、手工焊接作业场景里，电芯定位的一致性直接决定了组焊后镍片的贴合度、电芯极耳的受力状态，甚至会影响后续电池组装入PACK外壳的装配公差。这款针对3颗18650电芯三角排布设计的焊接夹具，核心解决的就是手工排布电芯时容易出现的电芯偏移、极耳面不齐、焊接施压时电芯窜动的常见问题，适配三角排布的3串或3并小容量电池组焊接工序，常见于小型电动工具、便携储能模组、定制化数码供电模组的生产打样环节。

　　设计时还特意考虑了夹具的耐用性，夹块的定位槽内壁做了光滑处理，没有尖锐棱角，长期反复取放电芯也不会刮伤电芯的绝缘外皮，锁紧螺丝的安装孔内嵌了金属衬套，避免反复松紧螺丝导致夹块的塑料或树脂材质出现螺纹滑牙问题，延长夹具的整体使用寿命。另外，三个电芯定位腔的中心距按照18650电池组常规的镍片连接尺寸设计，相邻电芯的中心距为19mm，刚好匹配标准宽度的镀镍钢带尺寸，不需要额外调整镍片的裁切长度，放入镍片后刚好能贴合相邻两个电芯的极耳，减少焊接前的镍片对位调整时间。

　　夹块的整体高度设计为45mm，比18650电芯的常规高度65mm低20mm，电芯放入后上端极耳区域完全露出，既方便操作人员观察极耳的位置，也给点焊笔的移动留出了足够的操作空间，不会出现夹具干涉点焊笔作业的情况。对于小批量电池组生产的作坊、电子爱好者DIY、产品研发阶段的样件试制场景来说，这款夹具不需要配套复杂的气动或电动锁紧机构，纯手动操作即可完成定位，结构简单可靠，维护成本极低，不存在复杂的传动部件，不需要定期润滑或更换易损件，只要锁紧螺丝没有滑牙、夹块定位槽没有出现磕碰变形，就可以长期稳定使用。

　　同时，这种分体式夹块的设计思路也可以拓展到更多电芯数量、不同排布方式的电池组焊接夹具设计中，只需要调整定位槽的数量、排布位置和夹块尺寸，就能快速适配不同规格的圆柱电池组焊接定位需求，具备很强的设计参考价值。在实际的焊接作业验证中，使用这款夹具固定电芯后，点焊的镍片拉力值一致性相比手工固定提升了40%，没有出现因为电芯偏移导致的极耳焊穿、镍片虚接问题，电池组的整体外形尺寸偏差控制在0.3mm以内，后续装入电池保护板、外壳时不需要额外修磨电芯组的外形，大幅提升了后续装配工序的顺畅度。
