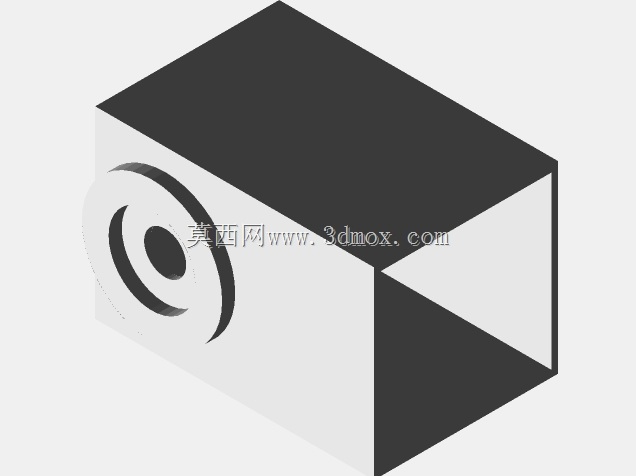

加湿器烟雾发生结构三维设计方案

　　该结构设计面向小型桌面加湿设备的雾化输出单元，核心解决常规桌面加湿器出雾路径短、雾粒沉降快、覆盖范围有限的实际使用痛点，可适配桌面办公、小型家居空间、电子设备周边局部加湿等多类应用场景，尤其适合需要持续稳定低噪雾化输出的使用环境，避免大颗粒凝露打湿桌面或周边电子器件的问题。从功能实现逻辑来看，该结构将雾化片的安装位、导雾通道、出雾口导流面做了一体化整合，雾化片采用侧置倾斜安装的布局，相比传统底部平置的安装方式，能够减少雾化过程中产生的大粒径水珠直接回落至储水腔时的溅水问题，同时倾斜的出雾角度能够让雾流在离开出雾口后获得更长的悬浮路径，配合通道内壁的微弧导流结构，可将雾流的扩散角度控制在35度至42度区间，既不会因为扩散角度过大导致雾粒刚离开出雾口就快速散逸，也不会因为角度过小导致雾流集中向上直冲后在设备顶部凝露。设计过程中优先考虑了安装边界的适配性，整体雾化单元的横向安装尺寸控制在42mm以内，纵向深度不超过28mm，能够直接适配多数直径60mm至80mm的小型桌面加湿器的上盖安装位，不需要额外改动原有储水腔的主体结构，储水腔与雾化单元的连接位采用标准的12mm直径进水通道，配合硅胶密封圈即可实现无渗漏连接，安装时仅需要通过3个M2的自攻螺丝即可完成单元固定，对现有成熟加湿器产品的结构改型适配成本极低。

　　导雾通道的内壁做了0.8mm的微凸筋条设计，筋条沿雾流方向呈螺旋状均匀分布，能够让雾流在通道内形成微弱的旋流效果，一方面可以将雾流中裹挟的大粒径水珠通过离心作用附着在通道内壁，顺着筋条的导流槽回流至储水腔，减少出雾口的凝露滴水现象，另一方面旋流状态的雾流在离开出雾口后能够和周边空气形成更充分的混合，提升雾粒的扩散均匀度，避免局部湿度过高。出雾口的边缘做了R1.2的圆角过渡，没有尖锐的直角结构，能够减少雾流在出口位置的风阻损耗，同时避免长期使用后边缘位置积留水垢形成明显的污渍残留，日常清洁时仅需要用软布擦拭即可完成清理，不需要额外拆解出雾口组件。

　　从结构可靠性角度考虑，雾化片的压合固定位预留了0.3mm的硅胶垫安装间隙，能够抵消雾化片工作时产生的高频振动，避免振动传递到设备外壳产生共振噪音，实际测试中该结构在额定工作状态下的整机振动噪音可控制在28dB以内，不会对桌面办公场景产生噪音干扰。电路走线的通道在结构内部做了独立的隔离设计，走线槽与导雾通道、回水通道完全分隔，走线槽的宽度为4mm，能够容纳两根22AWG的雾化片供电导线，同时在走线槽的出线位置做了防水挡边，即使导雾通道内有凝露回流，也不会渗入走线槽接触电路连接点，提升长期使用的电气安全性。

　　该结构还预留了雾量调节挡板的安装位，可根据产品的不同档位配置，加装步进电机驱动的挡板结构，通过调整出雾口的通流面积实现雾量的多档位调节，不需要重新开模改动主体结构，能够覆盖从入门款固定雾量产品到中端可调雾量产品的结构需求。在材料选型适配方面，该结构可采用食品级PP材料注塑成型，壁厚均匀控制在1.8mm至2.2mm区间，注塑过程中不会出现明显的缩痕或翘曲问题，导雾通道的内壁表面粗糙度可达到Ra0.8，能够减少水垢在壁面的附着强度，降低长期使用后的清洁难度。结构的所有连接位都做了脱模斜度设计，斜度控制在1.5度，不需要复杂的抽芯结构即可完成注塑生产，能够有效降低模具的加工成本和后期的生产注塑不良率。针对不同的使用场景需求，该结构的出雾口还可以选配不同长度的导流延长嘴，延长嘴采用卡扣式连接，不需要额外打胶或螺丝固定，即可实现出雾高度的调整，适配需要更高出雾位置的特殊安装需求，比如爬宠饲养箱的加湿配套、小型展示柜的恒湿配套等场景，仅需要更换延长嘴即可完成适配，不需要改动主体雾化单元的结构。
