错齿三面刃铣削刀具三维结构设计

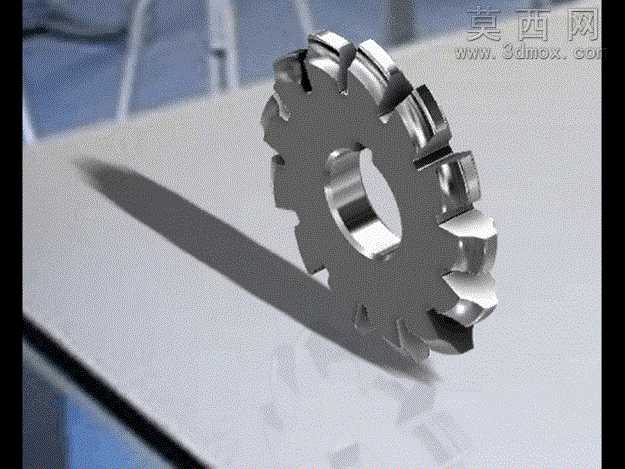

本作品为错齿三面刃铣刀的三维参数化建模成果，建模过程首先以回转体基础特征为核心，通过草绘绘制刀具的径向截面轮廓，标注齿顶圆、齿根圆、内孔安装基准的关键尺寸，利用旋转特征生成刀体的基础基体，保证内孔与端面的垂直度公差符合铣刀安装的同轴度要求。刀齿部分采用错齿排布的结构设计，通过阵列特征结合齿向角度参数调整，实现相邻刀齿左右交错的切削刃布局，建模过程中对每个刀齿的前角、后角、刃带宽度进行逐一参数约束，确保切削刃的几何角度满足金属铣削加工的切削性能要求，避免切削过程中出现挤屑、振刀的问题。材质渲染阶段，为刀体整体赋予高速钢材质属性，调整金属材质的粗糙度、反射率参数，还原高速钢刀具经精磨后的银灰色金属质感，对切削刃部位做局部高光处理，突出刃口的锋利形态，背景采用渐变深灰色调，搭配柔和的环境光与定向补光，清晰呈现刀齿的错落结构与立体轮廓，同时通过投影效果增强模型的空间层次感。结构设计上，内孔位置预留了键槽安装结构，可与铣刀杆实现周向固定，刀体整体做了轻量化的结构优化，在保证刀体刚性的前提下减少不必要的实体厚度，降低刀具高速旋转时的动不平衡量。设计过程中重点考量了三面刃铣刀的实际切削工况，错齿结构能够有效分散切削力，减少加工过程中的切削振动，同时拓宽排屑空间，提升铣削加工的排屑效率，每个刀齿的几何参数均参考金属切削刀具的设计规范设定，保证模型可直接用于刀具结构验证、加工工艺模拟以及数控加工编程的参考使用，模型的所有特征均保留参数化编辑属性，可根据不同的加工直径、齿数需求快速调整尺寸参数，生成不同规格的错齿三面刃铣刀模型。
