空中巡逻控制器外壳结构设计

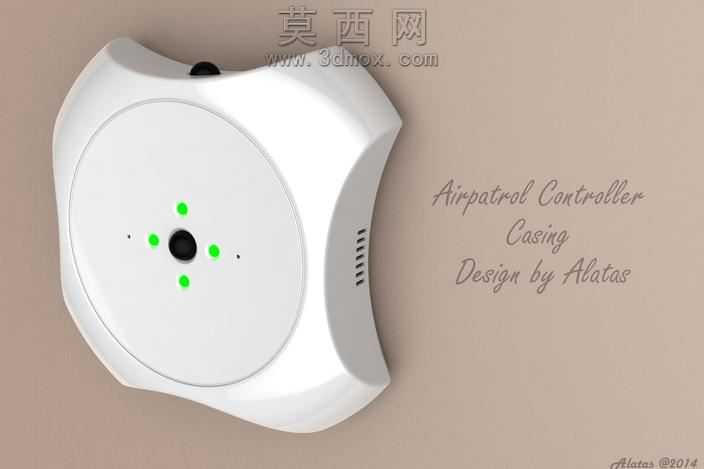

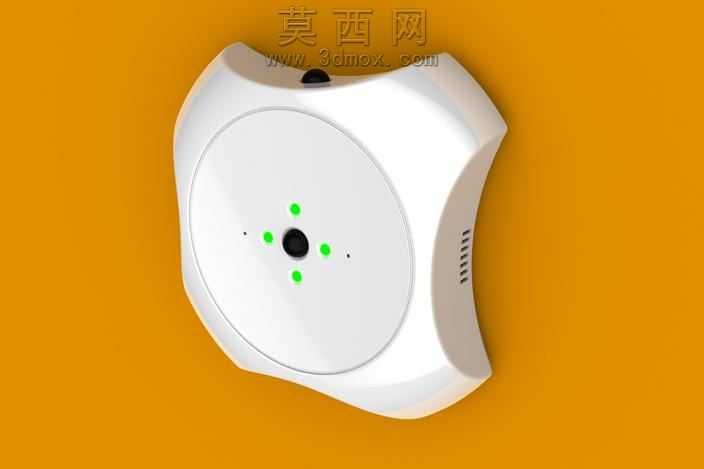

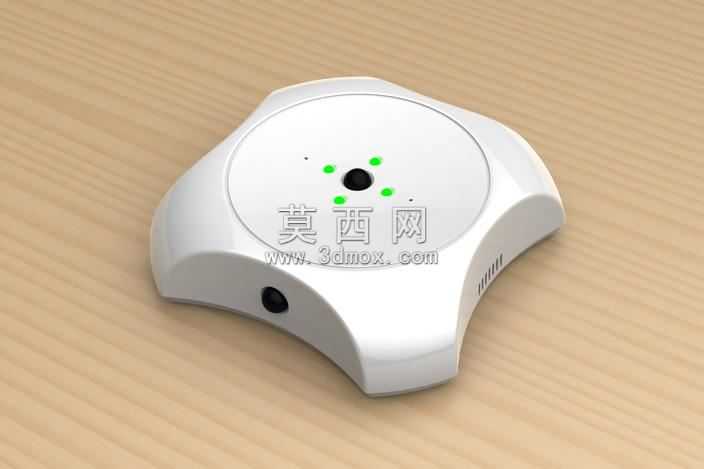

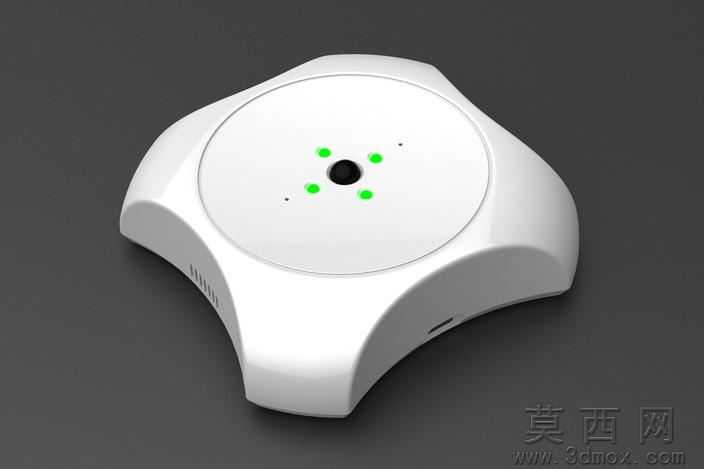

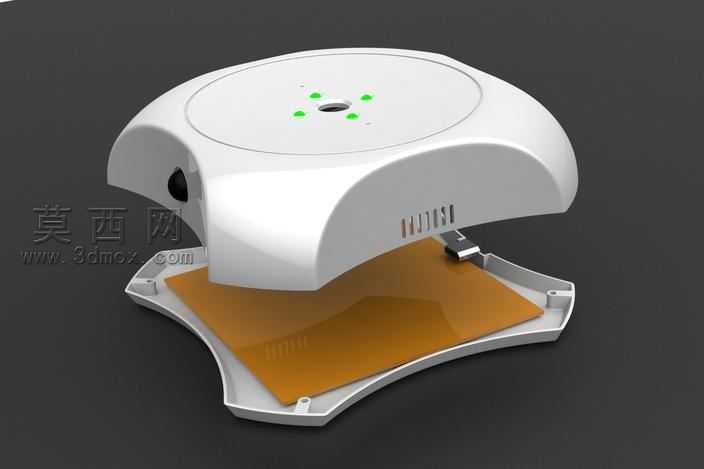

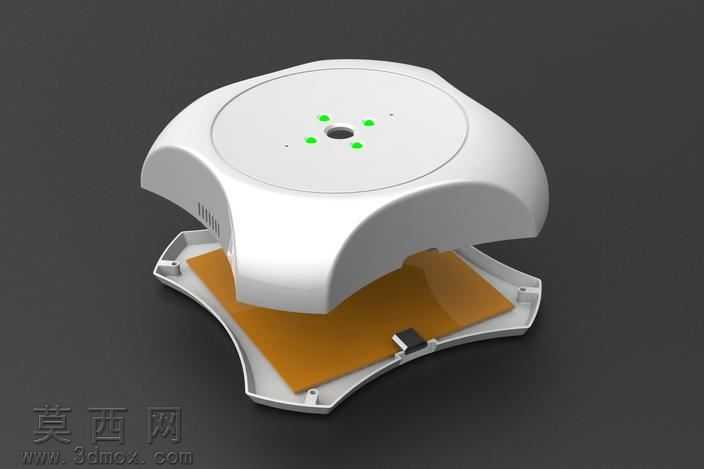

本作品为空中巡逻控制器的外壳三维建模设计，整体采用圆润化的方形轮廓造型，四角做弧形过渡处理，既弱化了硬质塑料壳体的尖锐感，也能在实际使用中降低磕碰带来的壳体损伤，适配壁挂式安装的使用场景。建模过程中严格遵循易制造、易装配的设计原则，壳体整体尺寸控制为102×102×27毫米，属于紧凑型智能控制设备外壳范畴，适配小型化的内置控制主板安装需求。结构设计上，壳体采用上下扣合的装配方式，预留四个螺丝固定位，无需复杂的卡扣结构即可实现上下壳的稳固连接，用户只需拧动对应螺丝即可完成壳体的开合操作，极大降低了主板装入、后期维护更换的操作难度，无需专用工具即可完成拆装。正面区域做内凹式的圆形功能区设计，中心预留传感器安装孔位，周围均匀分布五个指示灯透光孔位，对应设备的不同工作状态指示需求，透光孔位做沉台处理，可嵌入导光件避免光线散射，提升指示灯的显示清晰度。壳体侧面预留多组条形散热格栅孔位，对应内置主板的发热区域，保障设备长时间运行时的空气流通散热，避免内部元器件积热影响使用寿命。建模过程中对壳体壁厚做均匀化处理，整体壁厚保持一致，避免注塑生产过程中出现缩痕、缺胶等成型缺陷，所有边缘位置均做圆角过渡处理，既提升握持安装的手感，也能避免注塑生产时的应力集中问题，提升壳体的结构强度。表面处理采用哑光白色塑料材质渲染，还原常规智能硬件外壳的视觉质感，整体造型简洁流畅，没有多余的装饰结构，在满足功能需求的前提下最大化简化生产工艺，降低开模与量产成本，适配小批量智能控制设备的外壳生产需求，同时预留的挂装结构可直接适配墙面安装的使用场景，无需额外加装固定支架。
