车载USB接口直插式LED照明灯具结构设计

　　这款直插式LED照明结构的设计初衷，是适配车载低压供电场景下的局部补光需求，日常使用中可直接插入车载USB取电端口，无需额外布设供电线路，也不用搭配独立供电模块，能为车内储物格、扶手箱、后排脚部区域提供低功耗的定向照明，也可临时作为检修时的近距离补光光源使用，避免传统车载顶灯照射范围过大、光线直射驾乘人员眼部造成的眩目问题。从结构布局来看，整体采用一体化紧凑设计，前端灯头部分做了圆角矩形的轮廓处理，外壳边缘全部做R2以上的圆角过渡，既避免日常插拔、使用过程中锐边划伤手部，也能适配车内多数狭窄安装空间的边界要求，不会和周边内饰件产生干涉。

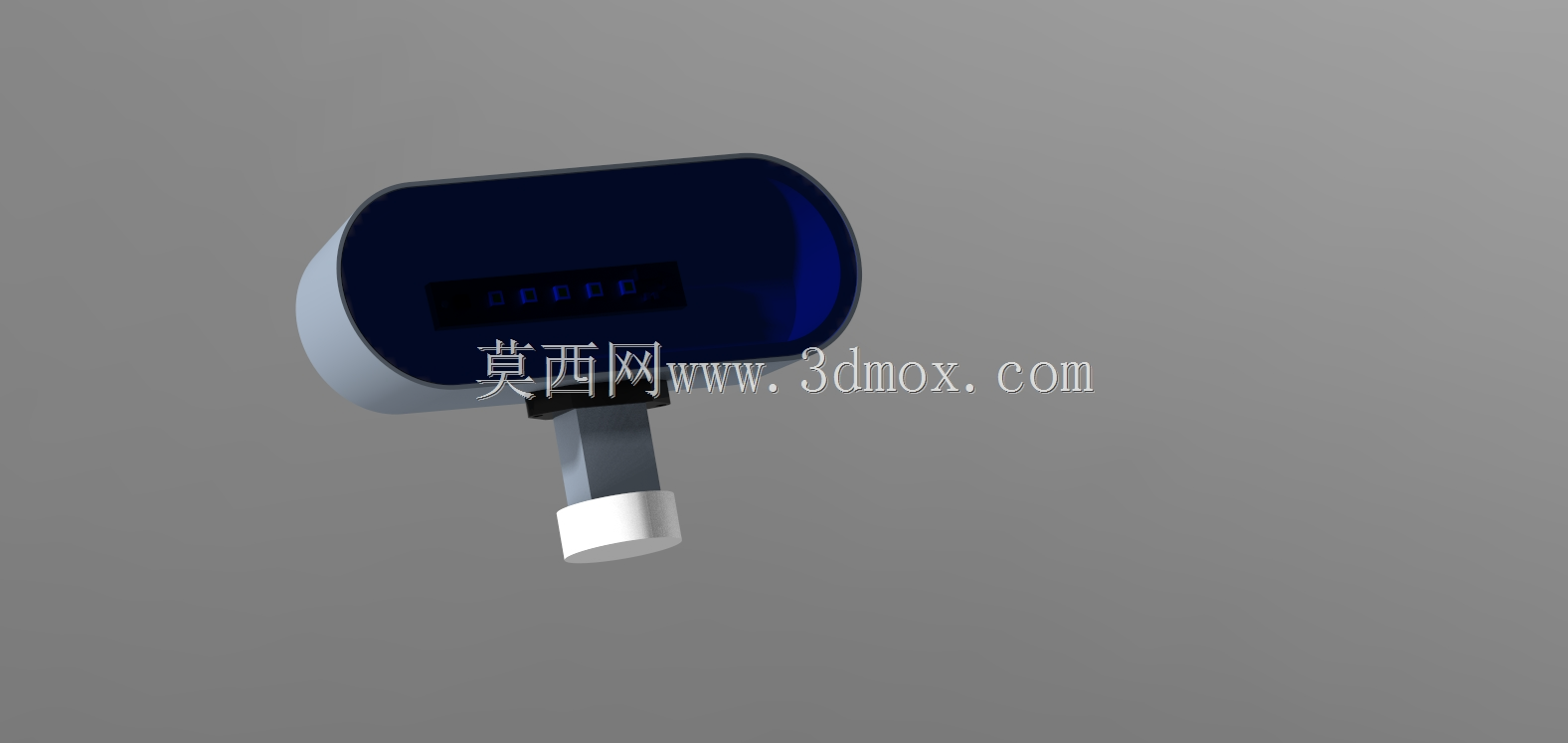

　　灯头正面的出光区域做了内凹式设计，表面覆盖半透明磨砂导光层，能把内置灯珠发出的点光源转化为均匀的面光源，出光角度控制在60度范围内，光线集中投射到需要照明的区域，减少无效的光线散射，在夜间使用时不会在挡风玻璃上形成明显反光，干扰驾驶员的行车视线。中间的连接颈部做了小角度的阻尼转轴结构，用户可以根据实际使用需求调整灯头的照射角度，调整范围覆盖上下30度的俯仰区间，调整后依靠转轴内部的阻尼结构保持角度稳定，不会因为车辆行驶过程中的震动出现角度偏移、灯头下垂的问题。

　　底部的USB插接头采用标准USB-A型公头结构，插接头的金属接触片按照通用USB2.0接口的尺寸公差设计，插拔力度控制在15N-20N的合理区间，既能保证插入后接触稳定，不会因为车辆颠簸出现接触不良、灯光闪烁的问题，也不会因为插拔力度过大导致接口损坏。插接头和颈部连接的位置做了加厚的应力释放结构，避免反复调整角度时连接处出现应力集中，导致外壳开裂或者内部线路断裂。从安装边界来看，整体结构插入USB接口后，向外延伸的总长度控制在45mm以内，灯头部分的最大宽度为28mm，厚度为18mm，即使是车内相邻布置的双USB接口，插入这款灯具后也不会遮挡旁边的接口，不影响其他设备的取电使用。内部的电路部分做了集成化设计，限流元件直接焊接在PCB板上，和USB插接头的金属引脚直接连通，不需要额外的连接导线，减少了内部线路的连接节点，降低了车辆震动环境下的线路松脱风险，同时电路部分做了过流保护设计，当车载供电电压出现小幅波动时，能保证LED灯珠的工作电流稳定在额定范围内，延长灯珠的使用寿命。外壳部分采用阻燃ABS材质注塑成型，表面做细咬花处理，既提升了手持插拔时的摩擦力，也能和车内常见的哑光内饰质感保持协调，不会出现过于突兀的视觉效果。

　　灯头内部的LED灯珠采用贴片式封装，固定在铝基散热片上，虽然小功率LED的发热量不高，但铝基片能把工作时产生的少量热量均匀传导到外壳上散出，避免灯珠长时间工作时出现热量累积，导致光衰过快的问题。在实际使用场景中，除了车载环境外，这款结构也可以适配充电宝、桌面USB扩展坞等常见的5V USB供电端口，作为临时的桌面局部照明、键盘补光等用途使用，结构本身没有设置独立的开关，插入供电端口即点亮、拔出即熄灭，简化了操作逻辑，也减少了开关部件带来的故障点。设计过程中针对车载使用的震动环境，所有内部部件的连接都采用卡扣加超声波焊接的方式固定，没有使用额外的螺丝紧固件，既提升了装配效率，也避免长期震动下螺丝松动产生内部异响。出光面的磨砂导光层和外壳之间采用卡接结构固定，装配时不需要涂胶，后续如果导光层出现磨损可以直接拆卸更换，降低了维护成本。整体结构的重量控制在15g以内，插入USB接口后不会因为自身重量过大对接口的金属弹片造成额外的负载，延长接口的使用寿命。在公差匹配上，插接头的外形尺寸严格按照USB接口的通用公差标准设计，外壳和插接头的同轴度控制在0.1mm以内，插入时不会出现偏斜、卡滞的问题，适配市面上绝大多数标准USB-A型接口，不会出现插接过松或者无法插入的情况。
