协作机器人用磁性工具快换装置结构设计

　　在协作机器人的产线部署场景里，末端工具的切换效率一直是影响工位柔性的核心指标，传统气动快换装置需要配套气源管路、电磁阀组，不仅增加了末端负载，还会因为气管走线限制机器人的运动半径，在紧凑的3C装配、实验室自动化、轻量搬运工位里，多余的气路元件还会带来干涉风险，这款磁性工具快换装置就是针对这类痛点做的结构优化。

　　从实际使用逻辑来看，这款快换装置靠电磁吸力实现主侧与工具侧的刚性连接，不需要接入气动回路，主侧直接安装在机器人法兰末端，工具侧可以适配夹爪、吸盘、视觉模组、打磨头等不同末端执行器，切换工具时只需要给电磁模块通断控制信号，就能完成锁紧与释放，相比气动结构，没有密封件磨损、气源压力波动导致的锁紧失效问题，在洁净车间、无尘实验室这类不方便布置气路的场景里适配性更强。

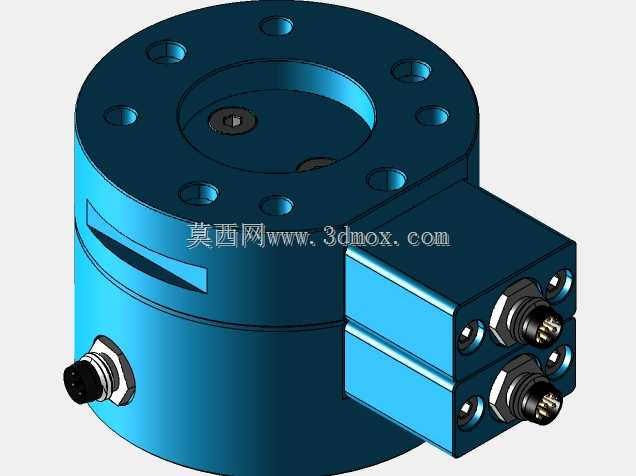

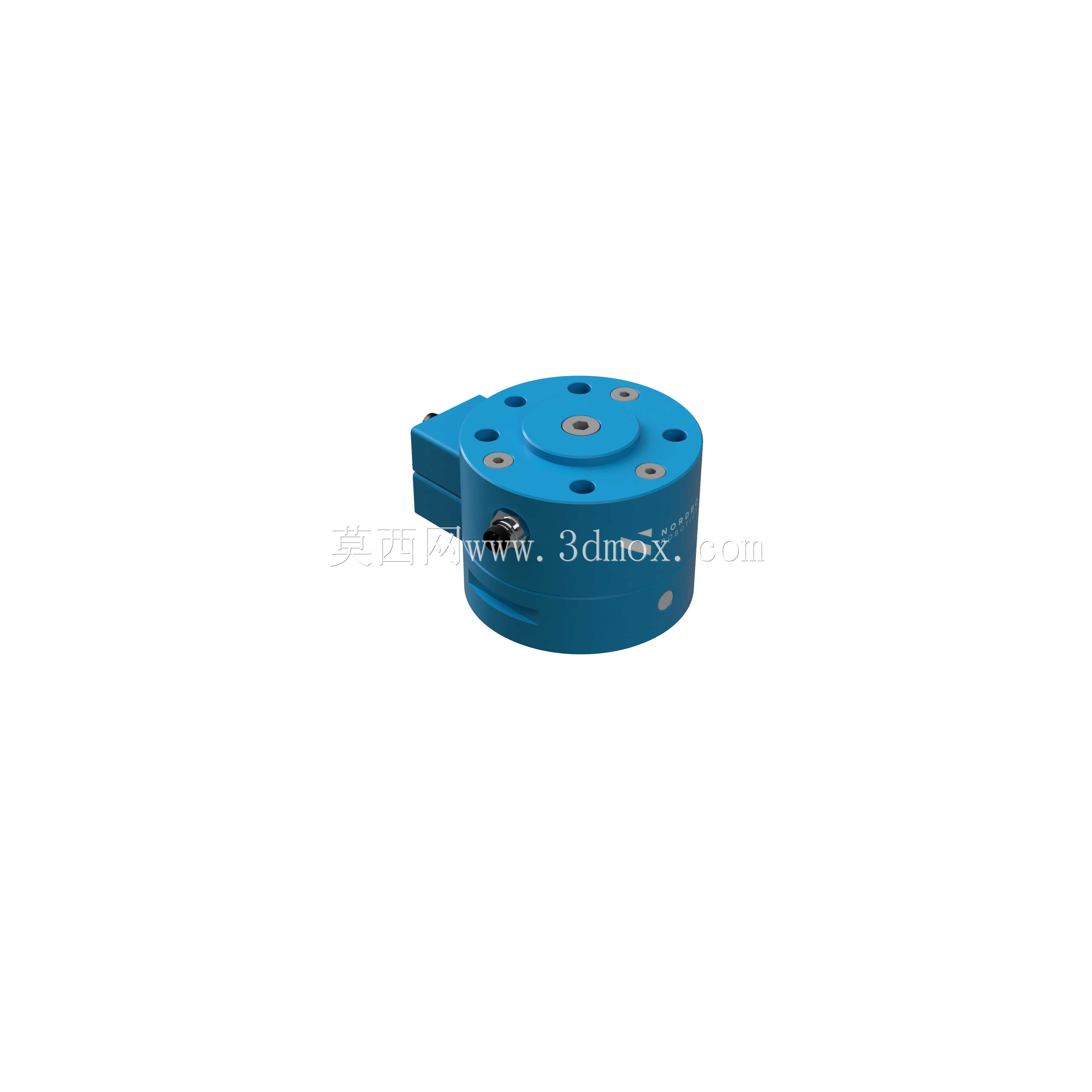

　　设计层面上，这款快换装置的主盘采用了圆盘式布局，电磁线圈内置在盘体内部，盘面做了定位销孔来保证重复定位精度，可选的IO耦合模块可以在锁紧的同时连通工具侧的电信号，不需要额外给末端工具拖信号线缆，减少走线干涉的概率。盘体侧面预留了线缆出线槽，供电与信号线缆可以从侧方引出，顺着机器人手臂走线槽固定，不会在机器人运动时剐蹭周边设备。

　　安装边界方面，这款快换装置的安装孔位完全匹配协作机器人最通用的ISO 9409-1-50-4-M6法兰标准，也就是市面上绝大多数负载5-10kg级协作机器人的末端法兰都可以直接安装，不需要额外做转接法兰，降低了集成时的设计工作量。盘体整体做了矮化设计，安装后不会过多增加机器人末端的Z向长度，避免因为末端过长导致机器人负载力矩超标，盘体上的安装孔做了沉头处理，锁紧螺丝不会突出盘面，保证主侧与工具侧贴合时没有间隙，提升连接刚性。

　　从结构细节来看，盘体上的多个安装孔位呈圆周均匀分布，不管是正装还是侧装都能保证受力均匀，电磁模块的吸力做了冗余设计，正常工作时即使遇到突发断电，剩磁也能保证短时间内工具不会脱落，避免砸伤工件或者设备。盘面做了硬质氧化处理，反复拆装时不会因为摩擦产生金属碎屑，适合在有洁净度要求的工位使用，盘体边缘做了倒角处理，没有尖锐棱角，符合协作机器人的安全设计要求，不会在人机协同作业时剐蹭操作人员。

　　在实际产线应用中，这类磁性快换装置可以让单台协作机器人在一个工作循环里完成多道工序，比如在装配工位先拿吸盘取料，再切换夹爪完成零件压装，最后切换打磨头做飞边处理，不需要人工更换工具，大幅提升单台设备的利用率。相比传统的气动快换，它的整体重量更轻，不会过多占用机器人的有效负载，没有气路的维护需求，日常只需要定期清理盘面的金属碎屑就能保证锁紧精度，长期使用的维护成本更低。

　　建模时需要重点关注电磁模块的安装位公差，定位销与销孔的配合公差要控制在合理范围，保证重复定位精度满足装配类工位的要求，出线槽的位置要避开机器人法兰的定位凸台，避免安装时出现干涉，沉头孔的深度要匹配所选锁紧螺丝的长度，保证螺丝锁紧后完全沉入孔内，不会影响两盘面的完全贴合。
