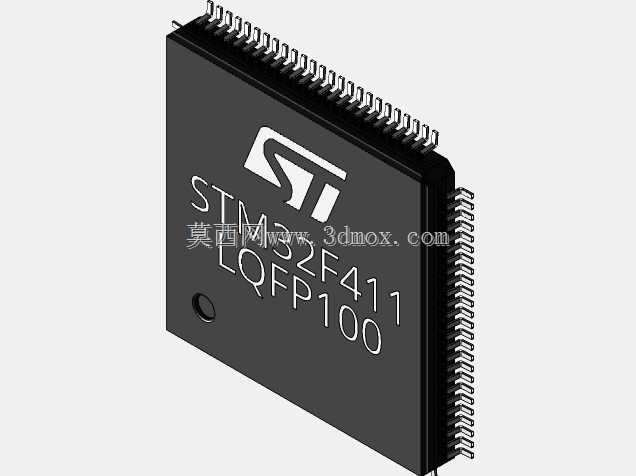

STM32F411 LQFP100封装芯片三维结构

　　在工业控制板卡、消费类智能硬件、便携检测设备的PCB布局设计环节，LQFP100封装的主控芯片是结构工程师与硬件工程师协同设计时高频接触的元器件，这类封装的三维结构还原度直接影响后续结构干涉检查、外壳开孔定位、散热间隙预留的准确性。本次呈现的STM32F411 LQFP100封装三维结构，完全按照实际量产芯片的物理尺寸构建，引脚排布严格遵循LQFP100封装的工业标准，每一侧的引脚数量、引脚间距、引脚伸出长度、引脚弯折弧度都与实物一致，能够直接导入PCB结构设计软件中，用于板卡堆叠时的空间校验。

　　从实际工程应用场景来看，这类主控芯片常被布置在控制板的核心区域，周边会搭配晶振、电源管理芯片、滤波电容、排针接口等元器件，三维模型的精准度决定了结构评审阶段能否提前发现引脚与周边走线、元器件的干涉问题，避免后期打样后出现芯片安装不到位、引脚虚焊、外壳与芯片表面摩擦等问题。模型构建时，重点还原了芯片本体的黑色塑封部分的棱角细节，表面的标识区域做了等比例的凹陷处理，引脚部分采用薄片状实体建模，还原了真实引脚的金属厚度与弯折角度，没有做过度的简化处理，确保在做装配仿真时，引脚与PCB焊盘的对位关系能够完全匹配实际焊接状态。

　　在设计思路上，建模时优先保证安装边界的尺寸准确性，芯片本体的长宽尺寸、引脚顶端到本体底部的高度、引脚外侧之间的总宽度、引脚内侧之间的净空尺寸，都严格按照器件手册的标称公差范围取中值构建，能够满足绝大多数常规设计场景下的装配校验需求。芯片底部的中心散热焊盘区域也做了单独的结构区分，方便工程师在做热仿真时直接赋予对应的材料属性，不需要二次拆分模型。塑封本体的四个边角做了符合实际工艺的微小倒角处理，还原了芯片塑封成型后的真实边角形态，避免直角模型在做结构间隙检查时出现误判。

　　从安装边界的角度来看，模型标注的所有外部尺寸都可以直接作为PCB封装设计的参考依据，引脚的共面度误差在模型中按照工业级器件的常规公差做了等效还原，能够帮助工程师在设计压条、散热片等配套固定结构时，预留出合理的公差间隙。在做整机结构设计时，这个模型可以直接放入装配体中，检查芯片表面与上方屏蔽罩、外壳内壁之间的安全距离，尤其是在做薄型化便携设备设计时，芯片上方的间隙往往只有零点几毫米，模型的高度准确性直接决定了后期装配时是否会出现芯片被外壳压损的问题。

　　不同于很多简化的芯片模型只做一个方块加引脚的示意，这个模型还原了芯片塑封表面的细微脱模斜度，引脚根部与塑封本体连接的位置也做了符合封装工艺的过渡处理，在做高精度的有限元应力分析时，这些细节能够帮助更准确地模拟芯片焊接后、整机受外力冲击时的应力分布情况，避免因为模型过度简化导致仿真结果出现偏差。对于需要做芯片散热风道设计的场景，模型的真实外形也能更准确地模拟气流经过芯片表面时的流动状态，为散热结构优化提供可靠的模型基础。

　　在日常的设计工作中，这类精准的封装三维模型能够大幅减少工程师反复核对器件手册尺寸、重复建模的时间，尤其是在多板卡协同设计的项目中，统一使用精准的元器件模型，能够让不同工程师负责的结构模块在总装时匹配度更高，减少因为模型尺寸偏差导致的设计变更。无论是做前期的方案布局评审，还是后期的生产装配工艺验证，这个模型都能提供足够的结构细节支撑，不需要额外补充建模工作。
