Silicon Labs可重编程OSC电子元件三维结构

　　在高速数字电路、射频通信系统、工业控制板卡的开发过程中，时钟源的选型与结构适配始终是硬件结构设计环节不可忽视的细节，这款7.0mm×5.0mm规格的可重编程振荡器，正是面向高密度板卡布局场景设计的表面贴装时钟器件。不同于传统固定频率晶振需要在物料选型阶段就敲定输出频点，这类可重编程器件可以在研发调试阶段通过配套编程接口调整输出频率参数，能大幅减少研发阶段的物料备库种类，也能在小批量定制化设备生产时，快速匹配不同主控芯片的时钟输入需求，避免因为频点不匹配重新打样电路板的周期损耗。

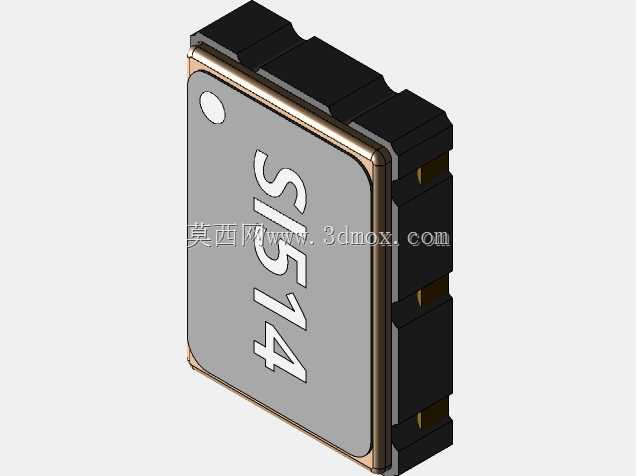

　　从结构设计层面来看，这款器件采用塑封金属屏蔽罩的封装形式，主体的灰色塑封基体承担内部晶圆、振荡电路的绝缘防护作用，侧边的金属包边一方面可以提升封装整体的结构强度，在SMT回流焊过程中减少塑封体受热形变的概率，另一方面金属屏蔽结构可以隔绝板卡上其他功率器件的电磁干扰，保证输出时钟信号的相位噪声控制在设计阈值内，避免时钟抖动过大导致主控芯片采样出错、通信链路丢包等问题。器件的引脚采用侧面排布的焊盘设计，没有外伸的直插引脚，完全适配表面贴装工艺的生产流程，焊接时焊锡会在焊盘与PCB焊盘之间形成均匀的焊缝，不需要额外的引脚整形工序，能适配高速贴片机的批量生产节奏。

　　在安装边界的设计考量上，7.0mm×5.0mm的平面尺寸刚好适配高密度板卡的布局空间，在当前消费电子、工业模块普遍追求小型化的趋势下，这个尺寸可以在板卡边缘、主控芯片周边的空隙位置完成布置，不需要占用过多的PCB布线空间。器件的高度方向做了扁平化处理，整体封装高度控制在常规贴片元件的高度区间内，不会在设备组装时和上方的结构屏蔽罩、散热片产生装配干涉，结构工程师在做板卡堆叠设计时，只需要按照 datasheet 标注的安装禁区预留焊盘位置与周边的爬电距离，就可以完成器件的布局，不需要额外做结构避让。

　　实际工程应用中，这类可重编程振荡器常被用在多协议通信网关、可编程逻辑控制器的核心控制板、小型化射频收发模块当中，不同应用场景下对时钟频率的需求差异较大，传统固定频点晶振需要准备十几种甚至几十种物料来覆盖不同项目需求，而这类可重编程器件只需要统一封装规格，在生产烧录环节写入对应频点参数即可，能有效降低供应链的物料管理难度。在三维建模过程中，需要重点还原封装的外形轮廓、焊盘的位置尺寸与金属屏蔽罩的台阶结构，这些细节直接影响PCB封装库的匹配精度，如果模型尺寸出现偏差，很容易导致后期SMT生产时出现器件偏移、虚焊等问题，甚至会因为焊盘位置不匹配导致整块电路板报废。建模时还要注意塑封体表面的标识区域的位置还原，虽然标识不影响装配，但在做整机BOM可视化核对、生产装配指导文件制作时，清晰的表面标识可以帮助产线操作人员快速核对物料型号，减少错料的概率。

　　从结构可靠性角度来看，这款器件的封装边角做了小圆弧过渡处理，避免了尖锐边角在运输、贴装过程中出现塑封体崩边的问题，黑色的端部塑封结构和灰色主体塑封之间的结合缝位置做了密封处理，可以抵御生产过程中助焊剂、清洗液的渗入，避免内部电路被腐蚀失效。在做板卡热设计时，这个封装的金属侧边可以辅助传导器件工作时产生的少量热量，通过焊盘将热量传递到PCB的铜箔上，不需要额外为其设计散热结构，简化了整机的热设计流程。对于经常做硬件开发板卡三维布局的工程师来说，精准的器件三维模型可以在设计阶段就完成装配干涉检查、布局合理性验证，不需要等到实物打样回来才发现空间冲突问题，能大幅缩短产品的研发迭代周期。
