PAC1720双路高侧电流检测监视器结构

　　在工业控制板卡、消费电子电源管理模块、通信设备供电回路的设计选型环节，高侧电流检测器件的三维结构建模是PCB布局、结构干涉校验的核心参考依据，这款PAC1720双路高侧电流检测监视器的三维模型，完全还原器件实际封装形态，可直接导入主流三维装配环境完成板级装配校验。从实际应用场景来看，这类器件主要部署在电源输出与负载回路之间的高侧路径上，无需切断地线回路即可完成两路独立通道的电流实时采样，避免低侧检测带来的地电位偏移问题，适配服务器主板供电监测、工业PLC模块电流保护、便携式设备电源管理、电池充放电回路参数采集等多类场景，能够为后端控制单元提供精准的电流数值反馈，支撑过流保护、功耗统计、负载状态判断等核心功能落地。

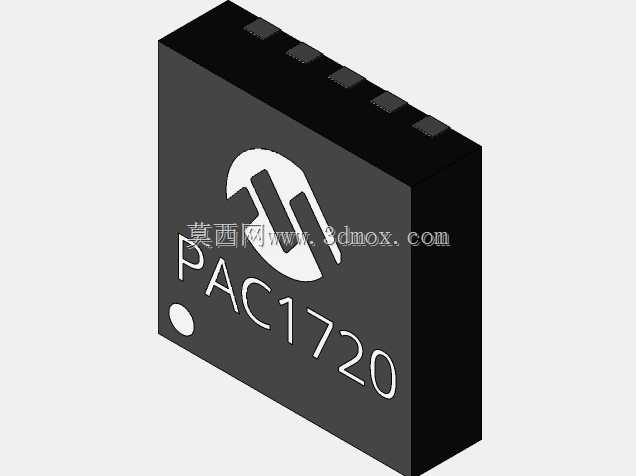

　　从功能特性对应的结构设计来看，该器件采用无引脚贴片式封装设计，本体为标准方块状塑封结构，顶面印刷清晰的器件标识与定位圆点，引脚均匀分布在本体单侧边缘，每一个引脚的宽度、间距、伸出长度都严格按照实际器件的封装公差建模，确保在PCB装配仿真时，引脚与焊盘的对位精度符合SMT贴片工艺要求，不会出现模型与实际封装尺寸偏差导致的装配干涉问题。建模过程中充分考虑了器件的安装边界约束：器件本体的高度、长宽尺寸完全匹配量产器件的实际规格，在板卡布局时，可直接参照模型预留的周边安全距离，规避与周边电解电容、功率电感、接插件等 taller 器件的空间冲突，同时顶面的标识建模也还原了实际丝印的位置与内容，方便生产环节的目视校验与器件识别。

　　从设计思路层面，建模时优先保证装配相关的关键尺寸精度，对于不影响装配的塑封本体表面细微倒角做了合理简化，既保证模型轻量化，不会占用过多装配环境的运算资源，又能完整还原器件的外形特征与安装接口，满足结构工程师在板级布局、整机装配校验时的使用需求。不同于通用的原理封装模型，这个三维结构模型完整呈现了器件的立体形态，工程师在进行整机结构设计时，可以直接将模型导入装配体，校验器件与外壳、散热结构、屏蔽罩之间的间隙是否满足安规与装配要求，尤其是在高密度板卡设计中，器件高度方向的尺寸精度直接影响屏蔽罩的高度设计、外壳内部的空间预留，精准的模型能够有效减少后期打样时出现的结构干涉问题，缩短产品研发的迭代周期。

　　在实际的工程应用中，这类电流检测器件往往紧邻功率回路布置，建模时也还原了器件本体的黑色塑封材质外观，与周边其他元器件的外观形成区分，方便在三维装配环境中快速识别器件位置，完成布线走向的规划与结构布局的调整。双路检测的功能特性对应到结构上，器件的引脚排布完全匹配双路采样的信号定义，建模时引脚的排列顺序与实际 datasheet 中的封装定义完全一致，避免出现引脚对位错误导致的仿真偏差。对于需要进行热仿真分析的场景，模型的本体尺寸与体积参数也和实际器件保持一致，可直接赋予对应的材料属性完成热分布仿真，评估器件在满负载工作时的温升情况，辅助散热结构的设计优化。
