凝气器水泵配套电机整体三维设计

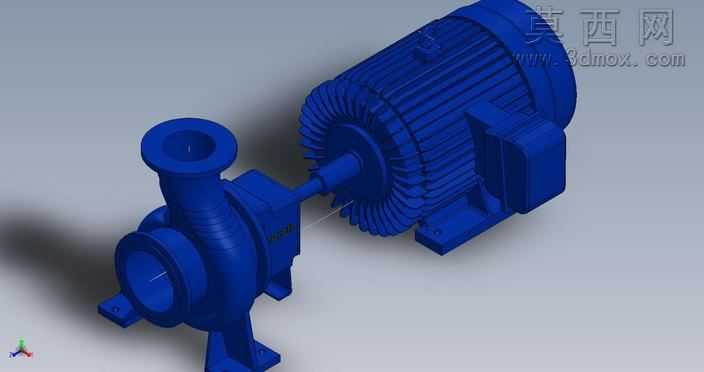

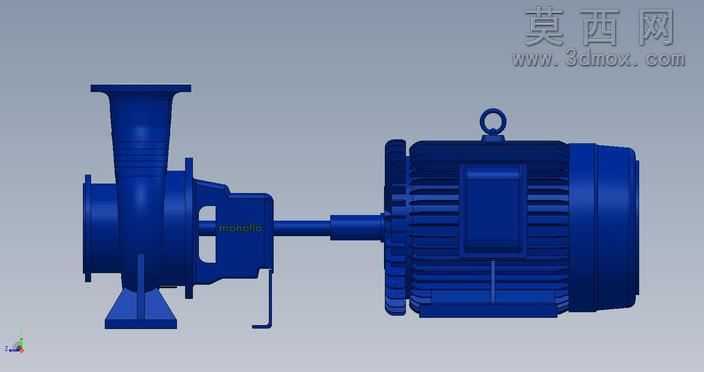

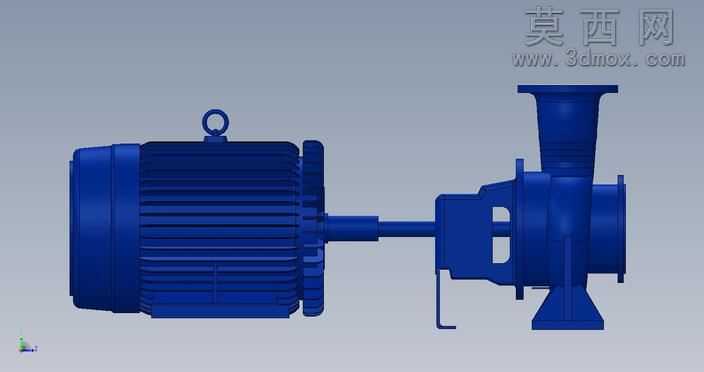

本作品为凝气器水泵与驱动电机直连的整体三维建模设计，采用SolidWorks完成全参数化建模，整体模型以蓝色哑光工程塑料质感材质做渲染预览，清晰呈现泵组的完整装配结构。建模过程中首先对离心泵主体进行结构拆解，依次完成进水法兰、涡形泵壳、叶轮腔、出水法兰、泵体支撑脚、轴封端盖等零件的独立建模，严格遵循离心泵的流道结构比例，保证泵壳的涡室曲面过渡顺滑，进出口法兰的连接尺寸符合工业管道对接规范，泵脚的安装孔位、加强筋结构均按照实际铸件工艺做了细节还原，避免出现不符合生产逻辑的悬空薄壁结构。随后完成配套驱动电机的建模，对电机的散热筋外壳、端盖、接线盒、输出轴、电机安装底座等结构逐一构建，电机外壳的周向散热筋做了等距阵列处理，保证散热结构的排布均匀，接线盒的腔体、固定卡扣结构都做了细化，输出轴与泵体的连接轴段做了同轴度配合的装配约束，确保泵轴与电机轴的对中精度符合直连泵组的装配要求。整体装配阶段采用自下而上的装配思路，先完成泵体内部叶轮与泵轴的子装配，校验叶轮在泵腔内的转动间隙，再将泵体与电机通过连接支架做刚性配合，保证两轴的同轴度误差控制在合理范围内，最后对整体模型添加外观材质，对金属结构件赋予哑光金属质感预览，对密封件位置赋予橡胶材质区分，渲染阶段采用柔和的环境光，避免阴影过重遮挡结构细节，可360度旋转查看泵组的各个安装面、连接点位的结构，能够用于凝气器配套水泵的方案展示、安装布局模拟、教学演示等场景，模型的各个零件均保留可编辑的参数特征，可根据实际工况参数调整泵的进出口口径、电机功率、叶轮直径等核心尺寸，快速衍生出同系列不同参数的泵组模型。
