双声道45W多媒体功率放大装置结构设计

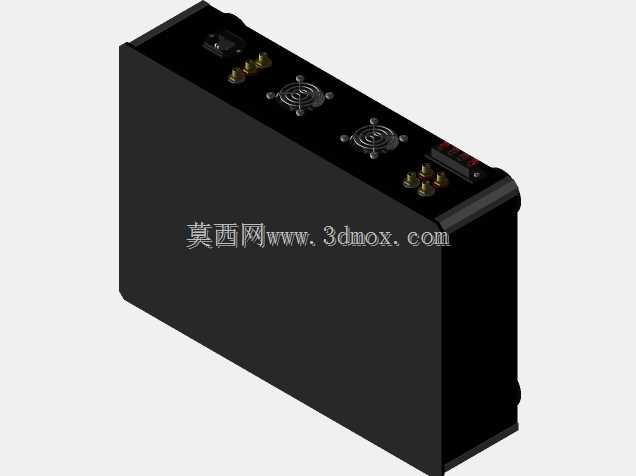

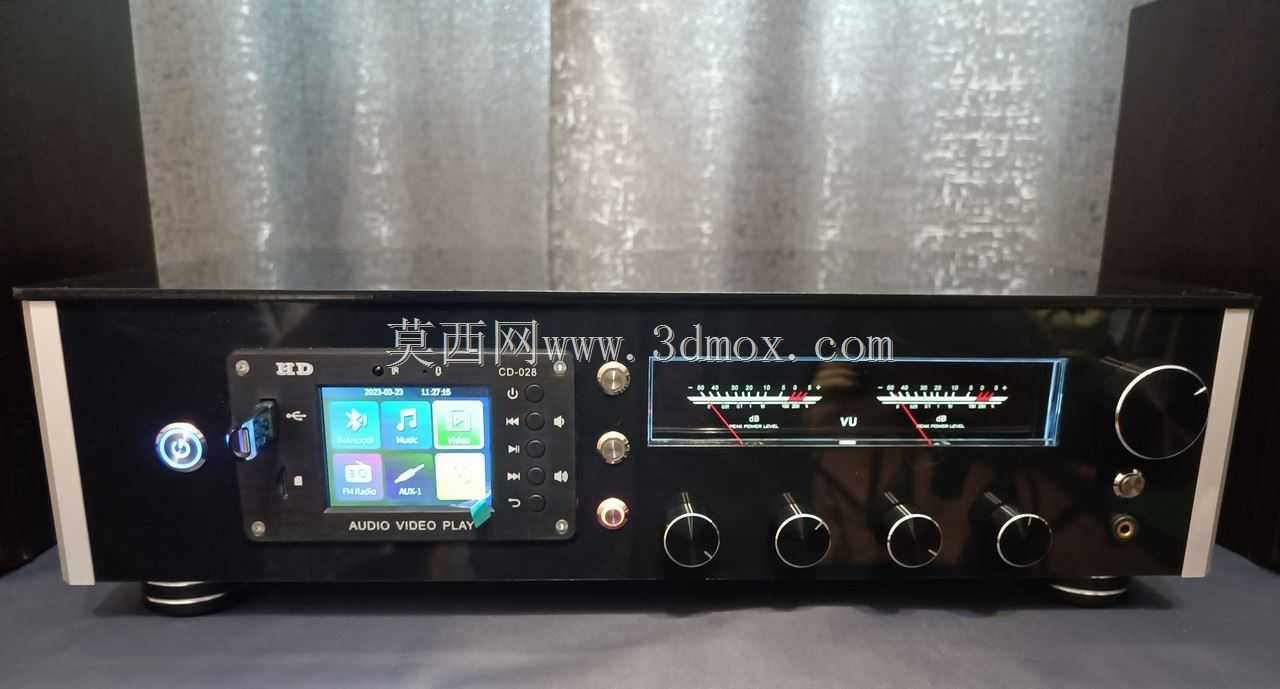

　　这款双声道功率放大装置的结构设计，核心围绕民用音频场景的实际使用需求展开，日常可适配桌面多媒体音箱、小型会议扩声、家用背景音乐系统等场景，单声道额定输出功率达到45W，双声道并行工作时可覆盖20-40平米空间的均匀扩声需求，足够满足日常桌面影音、小型室内活动的声压级要求。从结构设计逻辑来看，整机外壳采用黑色有机材质作为主体包覆结构，这类材质本身具备良好的绝缘性能与阻尼特性，既可以隔绝内部电路的杂散电磁干扰向外扩散，也能避免外部磕碰对内部元器件造成直接损伤，同时材质本身的哑光质感可以减少日常使用中的指纹、划痕残留，降低后期维护的清洁成本。内部承载框架选用1.2毫米厚度的镀锌钢板加工成型，这个厚度的选型是经过结构强度校核的：既不会因为板材过薄导致整机装配后出现结构共振——要知道功放工作时内部变压器、功率器件会产生持续微振，板材过薄很容易在特定音频频段引发谐振杂音，劣化放音效果；也不会因为板材过厚造成整机重量冗余，增加桌面摆放、移动搬运的负担。镀锌层的存在可以让框架在长期使用中抵御潮湿空气的锈蚀，尤其是南方梅雨季节的高湿环境下，不会因为框架锈蚀产生结构松动、接触不良等问题。

　　框架上的角位插入件采用阳极氧化铝材质加工，这类零件除了承担框架拼接的定位锁紧功能外，本身也具备辅助散热的作用——功率放大电路工作时输出级器件会产生持续热量，阳极氧化铝的导热系数远高于普通塑料与钢材，可以将局部热量快速传导到框架整体，扩大散热面积，避免局部热量堆积造成功放管过热保护。在安装边界的设计上，整机的外部轮廓充分考虑了桌面设备的堆叠兼容性，长宽尺寸控制在常规桌面音响设备的通用安装范围内，背部的接口区域预留了足够的插拔操作空间，不需要额外预留过大的后部间隙就能完成音频线、电源线的插拔操作；底部预留了标准的脚垫安装位，可以选配橡胶脚垫或者壁挂支架，既可以桌面平放使用，也能适配支架壁挂、机柜层板安装等多种部署方式。

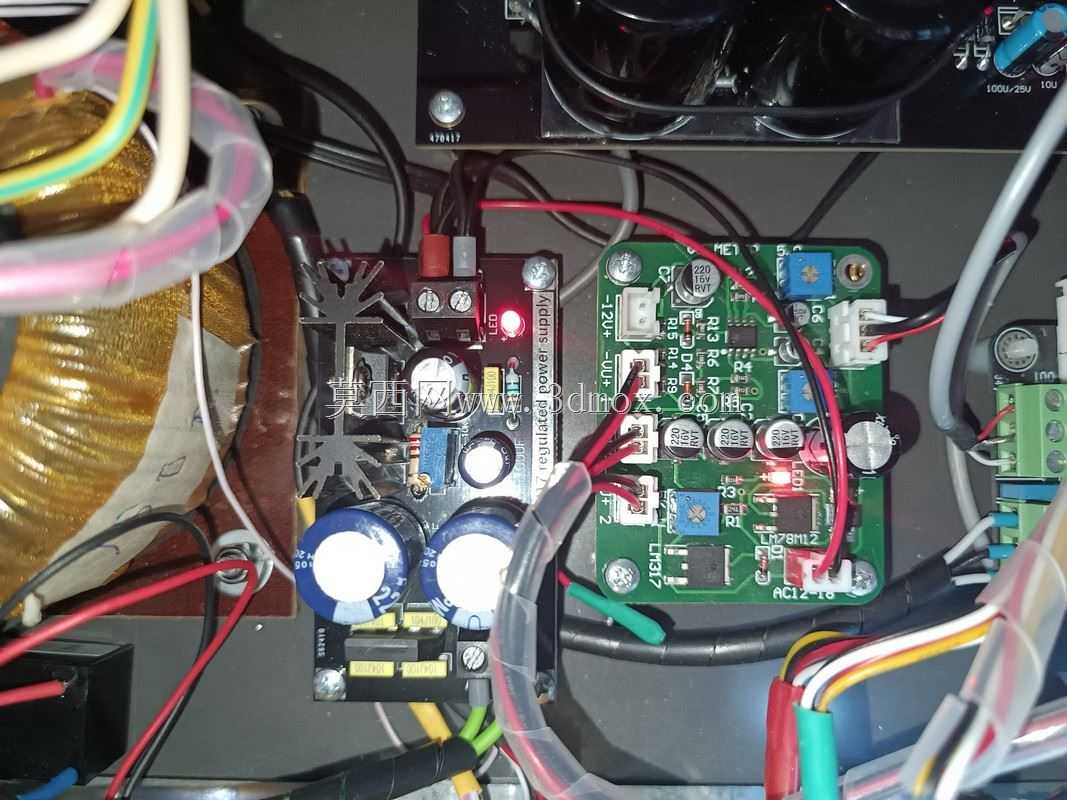

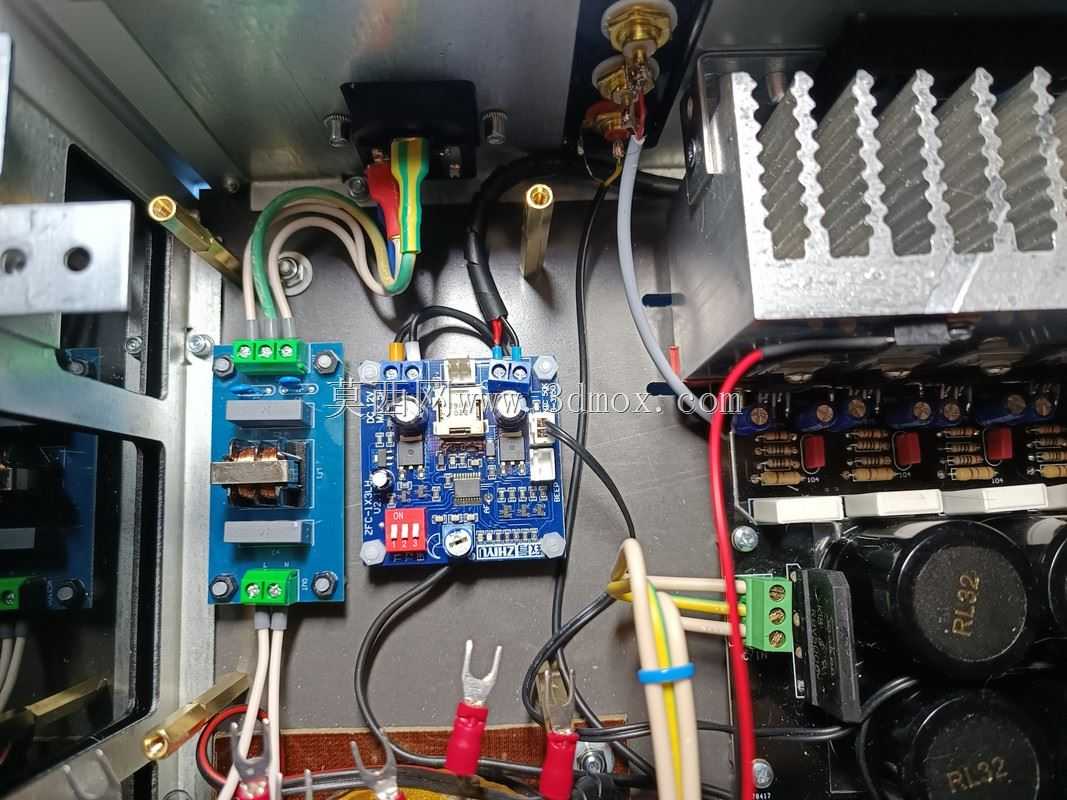

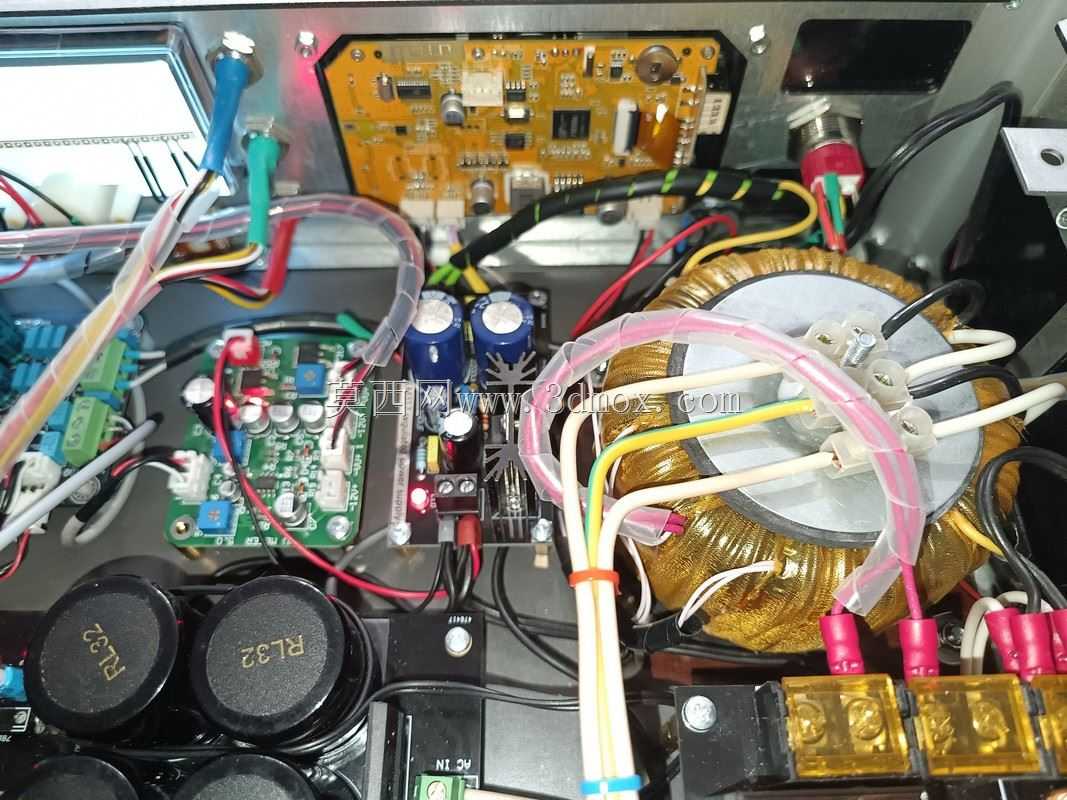

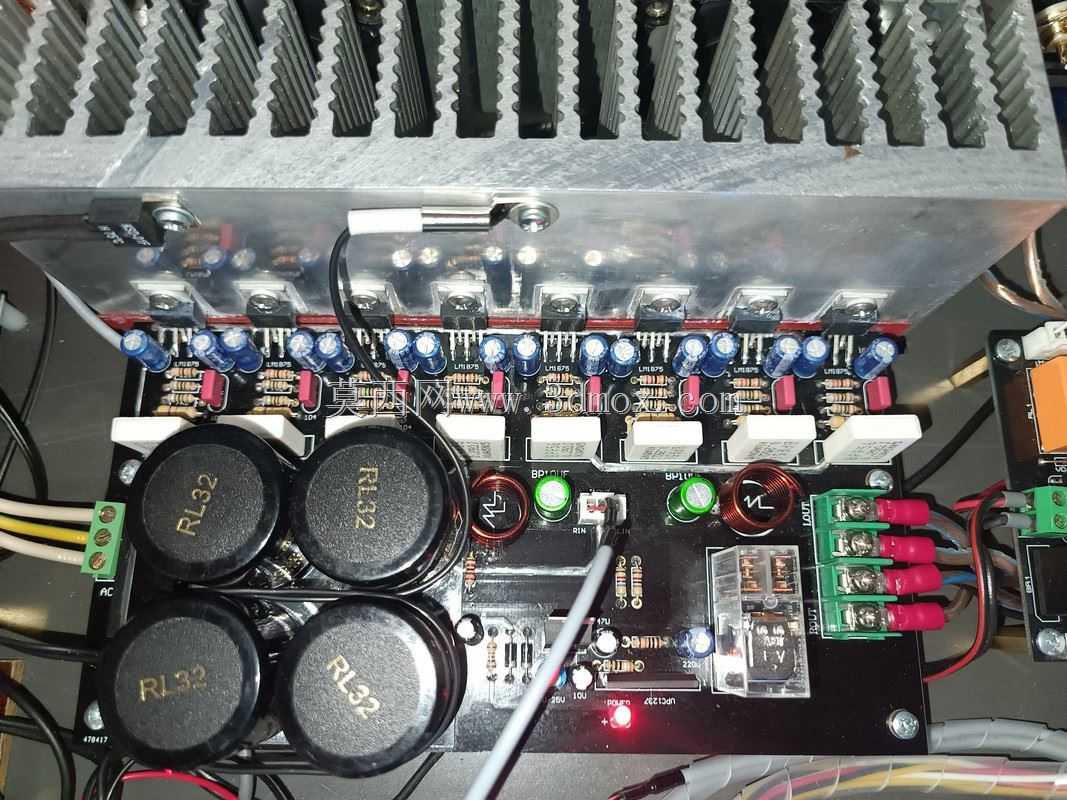

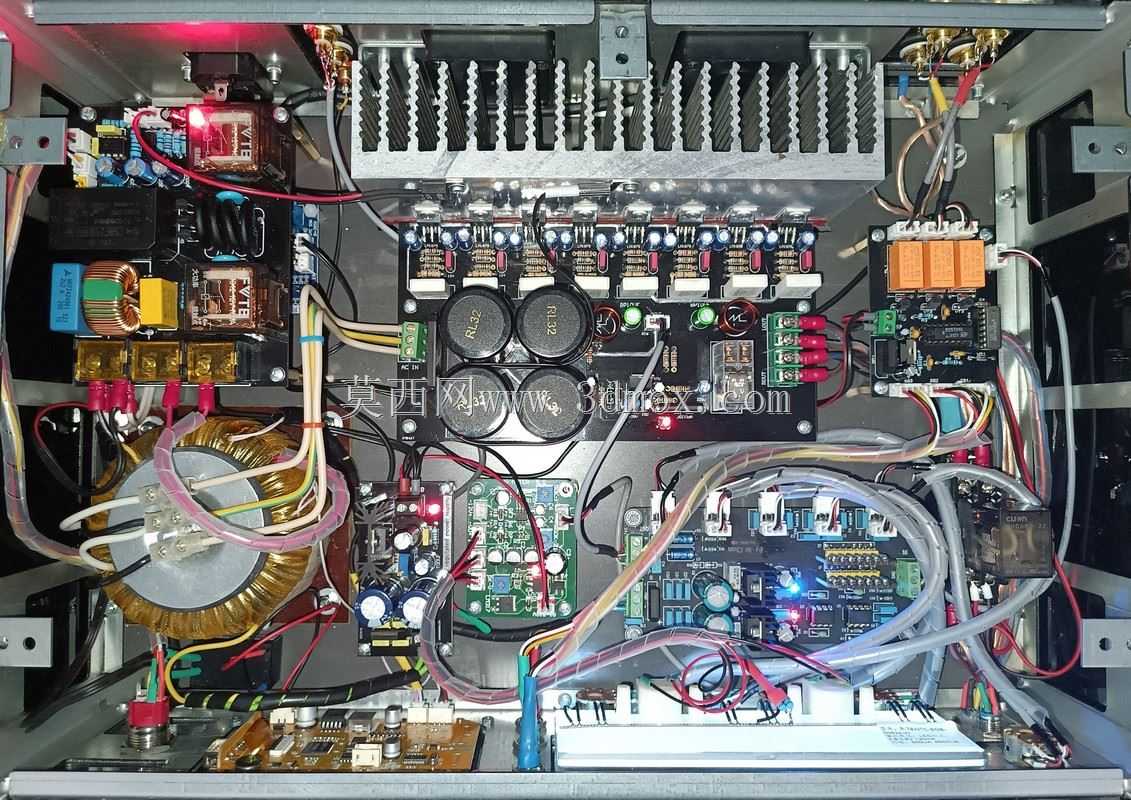

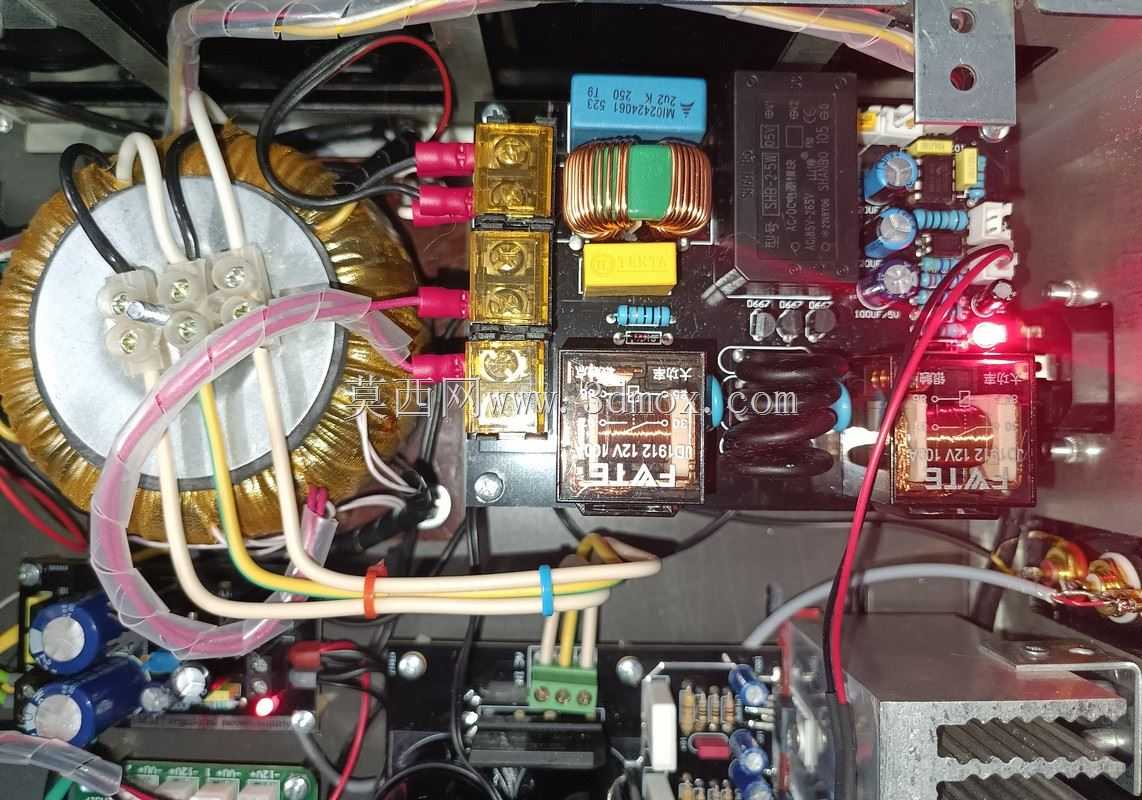

　　内部结构的排布上，电源变压器与信号放大电路做了物理分隔设计，变压器被安置在框架的独立仓室内，周边预留了足够的电磁屏蔽距离，避免变压器的漏磁对小信号放大电路产生交流声干扰；功率输出器件的安装位置直接贴合框架的金属部分，通过金属框架实现被动散热，不需要额外加装散热风扇就能满足额定功率下的持续工作需求，彻底避免了风扇运转带来的机械噪声，这一点对于近场使用的多媒体设备来说尤为重要——桌面使用场景下用户与设备距离通常在1米以内，任何额外的机械噪声都会直接影响听音体验。

　　接线端子的排布遵循强弱电分离的原则，电源输入接口设置在背部最左侧，音频输入、功率输出接口依次向右排布，不同类型接口之间设置了凸起的隔离筋，既可以避免插拔线材时不同类型线材互相干扰，也能防止接线时误触碰造成的短路风险。整机的装配结构全部采用无外露螺丝的设计思路，外壳与框架之间通过卡扣配合隐藏式螺丝锁紧，外观面没有突兀的螺丝孔位，整体视觉效果更加简洁统一，同时也避免了外露螺丝长期使用出现氧化生锈影响外观的问题。在结构强度的冗余设计上，框架的边角位置都做了折弯加强处理，即使设备从桌面高度意外跌落，框架的折弯结构可以吸收大部分冲击能量，避免内部电路板、变压器等重型元器件出现移位、引脚脱焊等问题。外壳的有机材质与内部金属框架之间预留了0.5毫米的装配间隙，填充了少量的缓冲泡棉，既可以抵消不同材质热胀冷缩带来的装配应力，也能进一步吸收工作时的微振动，避免外壳与框架之间因为振动产生异响。
