SWT-9R-R圆型电源变压器结构设计

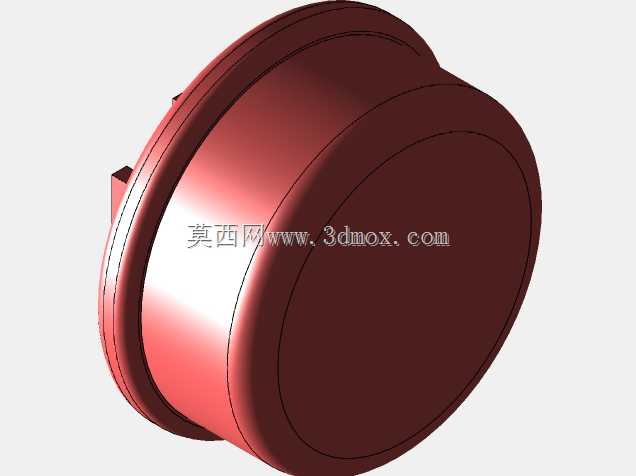

　　这款圆型灌封结构的电源变压器，主要面向小功率低压供电场景设计，常见于工控板卡辅助供电、小型仪器内置电源、智能家居控制模块的电压转换环节，区别于传统开放式EI型变压器的方正结构，全封闭圆型外壳能更好适配圆形安装腔体的设备内部布局，在对空间利用率有特殊要求的筒状设备壳体里，不会出现方正元件边角挤占走线空间的问题。从结构设计逻辑来看，外壳采用带侧置出线凸台的阶梯圆型结构，主体大直径端面为灌封面，安装时可紧贴设备内壁的安装基面，阶梯状的环形凸沿既可以作为灌封胶的挡边，控制灌封深度避免胶液溢出污染安装面，也能在装入安装腔时起到轴向定位作用，不需要额外加装定位挡圈就能限制元件的轴向窜动。

　　侧置的出线凸台位置经过布局优化，避开了圆型壳体的最大直径轮廓，在多元件密集排布的PCB板上，相邻元件不会和出线结构发生干涉，凸台内部预留的走线槽可以对引出线做根部防护，避免设备运输震动过程中引线根部反复弯折断线，这一点在车载小型供电模块、户外便携检测仪器这类震动工况下的应用场景里尤为重要。外壳的壁厚设计遵循小功率变压器的散热与防护平衡逻辑，整体壁厚均匀，没有出现局部过厚导致的注塑缩痕问题，也没有局部过薄导致的结构强度不足问题，外壳内壁预留的浅槽可以和内部磁芯的定位凸点配合，磁芯装入后不会在壳体内发生径向转动，避免绕线组受拉扯出现绝缘层破损。安装边界方面，这款变压器的最大外圆轮廓为规则圆柱面，安装时只需要在设备基面上加工对应直径的沉孔，或者设计对应尺寸的弹性卡箍就能完成固定，不需要定制复杂的异形安装支架，相比同功率的方正变压器，安装适配的加工成本更低；出线凸台的突出高度控制在合理范围，不会超出圆柱轮廓的切线方向，在排布相邻元件时，只需要按照圆柱直径预留安装空间即可，不需要额外为出线结构预留避让空间。

　　从实际使用的功能特性来看，全封闭灌封结构能有效隔绝外界的粉尘、潮气，在多粉尘的车间小型控制设备、潮湿环境下的户外传感模块供电场景中，不会出现开放式变压器绕线组积灰受潮导致的绝缘下降问题，圆型的外壳表面没有尖锐棱角，在设备组装过程中不会划伤操作人员的手套，也不会刮破相邻的线材绝缘层。设计过程中针对内部绕线组的排布做了适配，圆型壳体内腔的弧度匹配环形绕线组的轮廓，相比方正外壳，内腔的无效空间更少，在同等功率参数下，整体体积可以做的更紧凑，对于内部空间寸土寸金的小型便携设备来说，这种结构能有效压缩供电模块的占用空间。

　　另外外壳端面的环形加强筋设计，既提升了灌封面的结构强度，在灌封胶固化收缩时不会出现外壳端面凹陷变形的问题，也能在安装时和基面之间形成微小的间隙，为变压器工作时的热胀冷缩预留形变空间，避免长期使用后外壳和安装基面之间出现应力挤压开裂的问题。侧置出线的方向可以根据实际安装需求做小角度调整，凸台和壳体主体的连接位置做了圆弧过渡，不会出现应力集中导致的凸台断裂问题，在引线受外力拉扯时，应力会分散到整个圆弧过渡区域，而不是集中在连接缝位置。
