UR机器人80mm力扭矩传感器安装捆绑套件

　　在协作机器人的力控应用场景中，传感器与机器人末端的安装适配一直是结构设计环节容易踩坑的部分，很多集成项目里，工程师往往要单独设计转接法兰、核对安装孔位、计算安装间隙，不仅拉长项目周期，还容易因为公差匹配问题导致力控数据采集出现偏差。这套适配UR全系列机器人的80mm规格力扭矩传感器捆绑套件，就是针对这类现场痛点做的集成化安装解决方案，不需要工程师再从零开始做转接结构的设计验证。

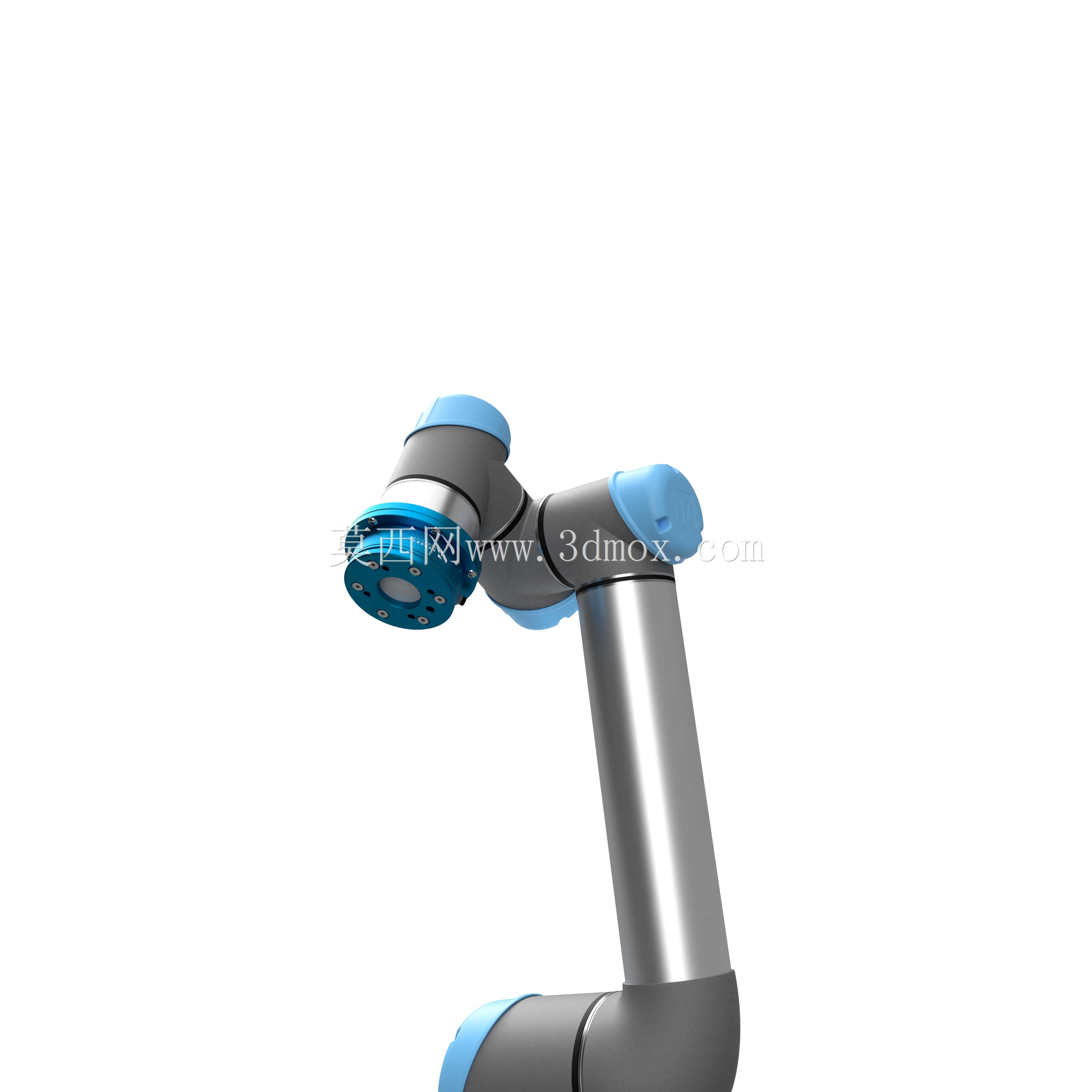

　　从实际应用场景来看，这套套件覆盖了UR3、UR5、UR10、UR16e等全系列UR协作机器人的末端安装需求，不管是做精密装配的力控压装、打磨抛光的恒力控制，还是拖拽示教、碰撞检测类的应用，都可以通过这套套件快速完成力扭矩传感器的部署。很多集成商在做3C电子精密装配、汽车零部件打磨、医药行业试剂分拣这类对力控精度有要求的项目时，经常遇到传感器安装后同轴度偏差、固定螺钉强度不足导致长期运行松动的问题，这套套件在设计阶段就把这些工程实际问题纳入了考量范围。

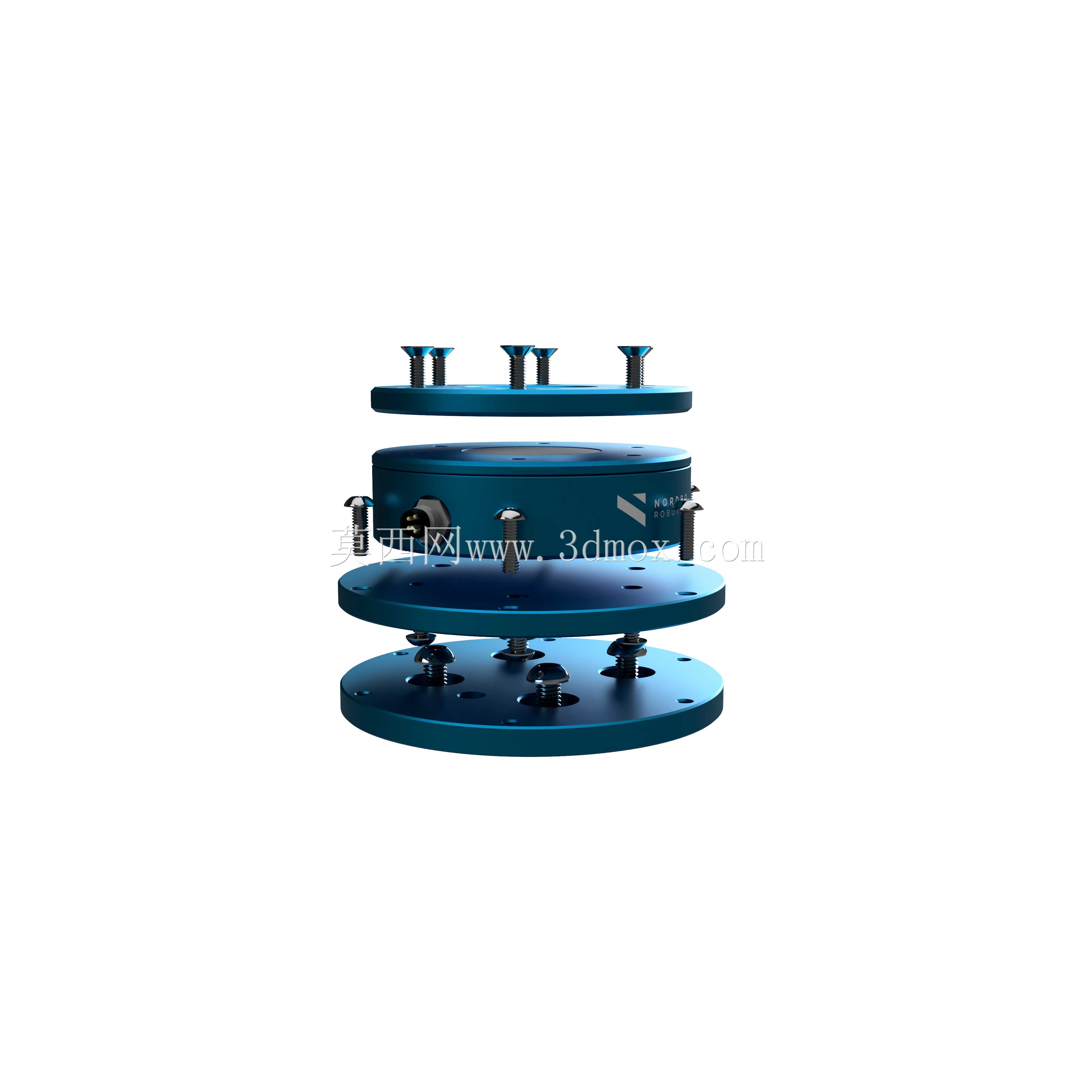

　　产品的功能特性上，整套组件包含了力扭矩传感器本体、三款不同规格的转接法兰，以及安装所需的全部紧固件，不需要额外采购配套螺钉或者单独加工转接件。三款法兰分别对应不同的安装场景：一款用于传感器与机器人末端法兰的对接，完全匹配UR机器人末端的ISO标准安装孔位与定位止口，保证传感器安装后的同轴度控制在0.02mm以内，避免因为偏心导致的扭矩测量误差；一款用于传感器末端的工具侧安装，兼容Cobot ISO标准的工具安装接口，不管是快换装置、夹爪、打磨头还是其他末端执行器，都可以直接对接，不需要二次改孔；还有一款法兰用于特殊工况下的侧装或者倒装场景，预留了走线槽位，避免传感器线缆在机器人运动过程中出现拉扯磨损。

　　设计思路上，这套套件没有做多余的结构冗余，整体采用高强度铝合金做表面阳极氧化处理，在保证结构强度的前提下尽可能控制自重，整套组件安装后总重量控制在合理范围内，不会过多占用UR机器人的有效负载。法兰的安装孔位全部做了公差匹配设计，螺钉孔采用H7级公差配合，安装时不需要额外铰孔就能保证定位精度，同时所有安装面都做了平面度处理，平面度控制在0.01mm以内，避免安装面不平导致传感器受力不均，影响力控数据的准确性。套件里附带的全部螺钉都采用12.9级高强度内六角螺钉，对应每个安装位的螺钉长度都做了匹配，不会出现螺钉过长顶坏传感器内部结构、或者螺钉过短啮合牙数不足导致连接松动的问题，工程师安装时只需要按照对应孔位锁付，按照推荐扭矩打紧即可，不需要反复核对螺钉规格。

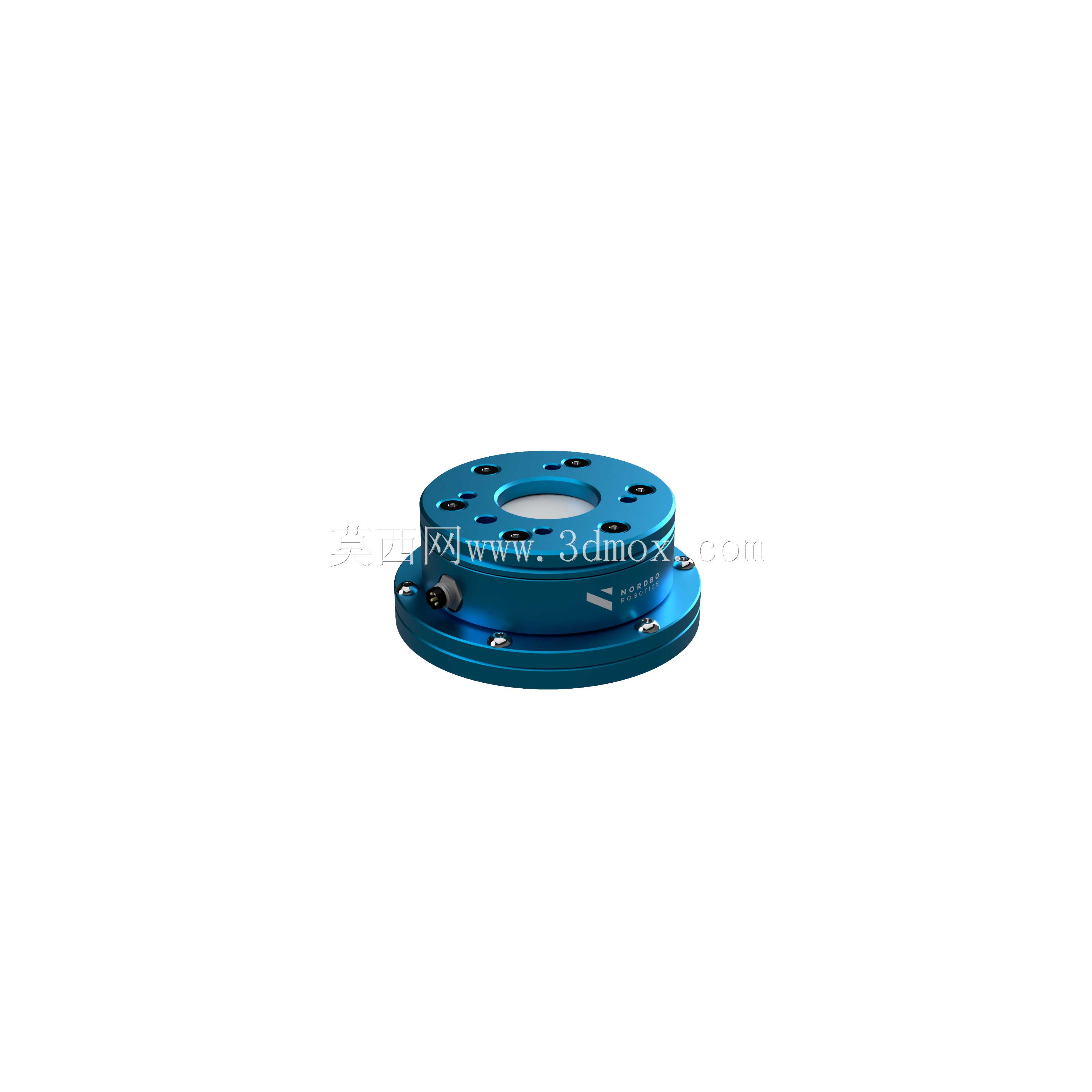

　　外形尺寸与安装边界方面，整套传感器安装后的主体直径为80mm，整体高度控制在32mm，不会因为安装传感器导致末端工具的作业半径出现过多缩减，也能适配大部分常规的机器人末端防护罩、快换装置的安装空间。安装边界上，套件的机械安装图明确标注了每个安装面的间隙要求，传感器与机器人法兰之间、传感器与工具法兰之间的安装间隙预留了0.1mm的调整量，既可以保证安装面完全贴合，又不会因为加工公差导致安装时出现憋劲的情况。走线位置预留了直径8mm的走线孔，传感器的通讯线缆可以从法兰中心穿过，沿着机器人手臂内部走线，避免线缆外露在机器人运动过程中与周边设备发生剐蹭。

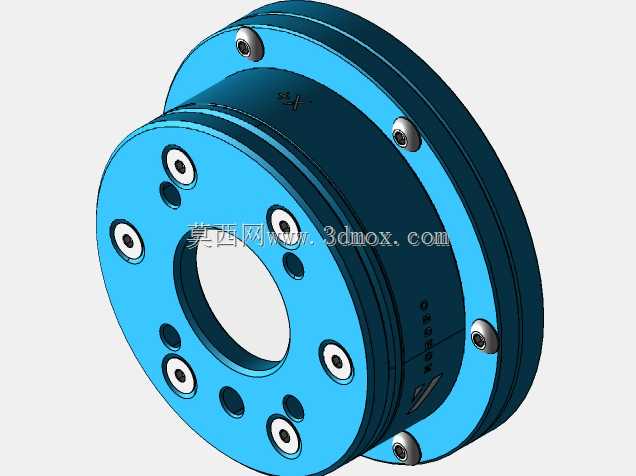

　　对于做三维建模和设备选型的工程师来说，这套套件的三维模型完整还原了每个零件的细节，包括法兰上的每个安装孔、止口尺寸、螺钉的安装位置、传感器本体的出线位置，在做项目整体方案布局的时候，可以直接导入模型进行干涉检查，不需要再单独绘制每个零件的模型，能够大幅缩短方案设计阶段的建模时间。在做运动仿真的时候，也可以准确模拟安装传感器后的末端负载与外形尺寸，提前验证机器人在各个运动姿态下是否会与周边工装、工件发生碰撞，避免现场安装时才发现空间干涉的问题。

　　实际工程应用中，很多工程师在做力控项目时，往往忽略了安装结构对传感器精度的影响，比如自行设计的法兰平面度不足、安装孔位偏心、螺钉锁付扭矩不均匀，都会导致传感器采集到的力数据出现零点漂移，甚至在大负载作业时出现结构松动的安全隐患。这套经过实际验证的安装套件，把这些容易被忽略的工程细节都做了标准化处理，工程师只需要按照对应的安装步骤完成组装，就能保证力扭矩传感器的测量精度符合设计要求，减少现场调试的时间成本，也降低了因为安装结构设计缺陷导致的项目风险。
