Nordbo机器人工具快换座结构设计

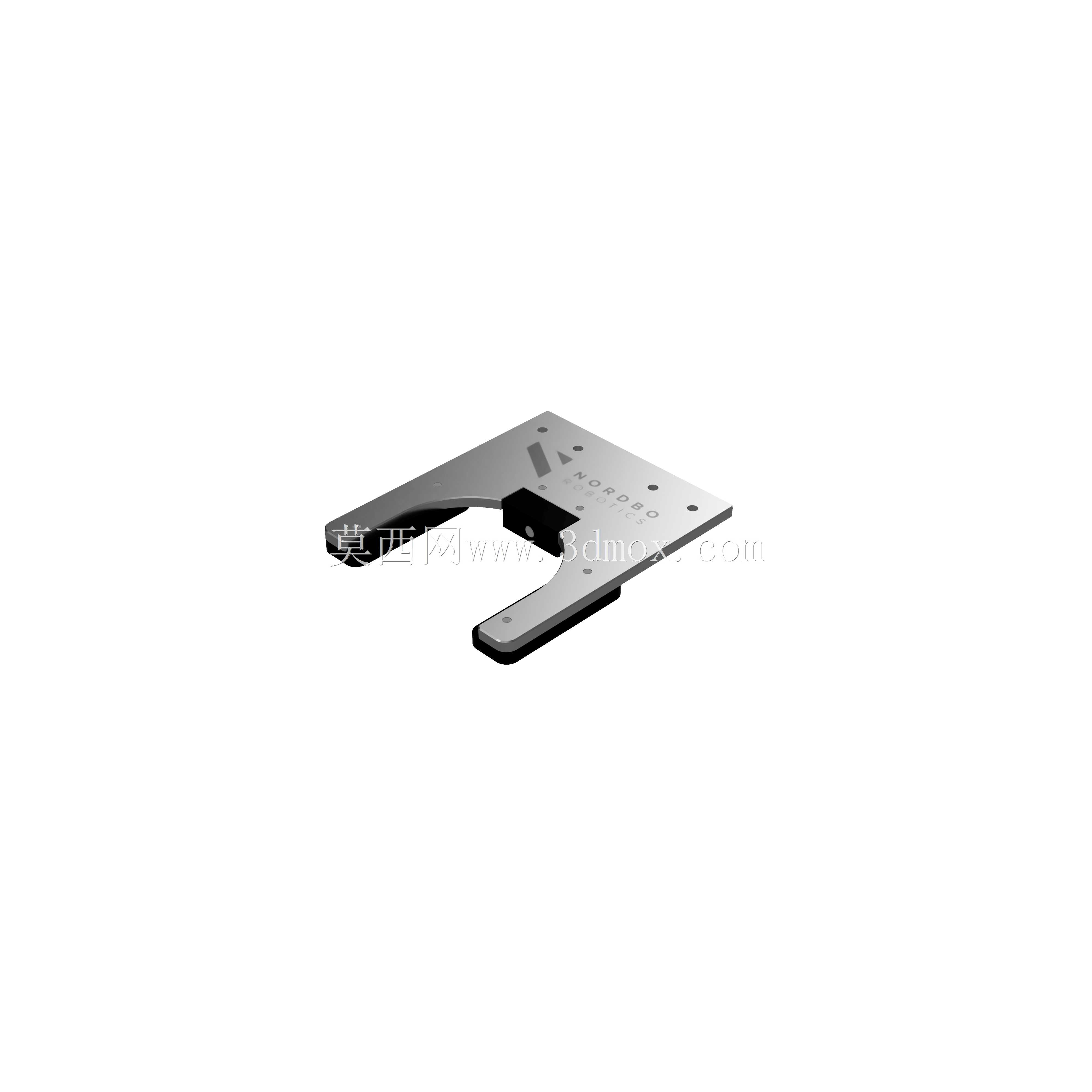

　　在工业机器人自动化产线的末端工装配置场景中，单台机器人往往需要适配多类执行末端完成上下料、打磨、装配、搬运等不同工序作业，传统人工更换末端工装的方式不仅耗时久，反复拆装带来的定位偏差还会直接影响作业精度，工具快换装置的配套快换存储座就是解决这一痛点的核心配套部件。这款适配NTC-E10-MAG的快换座，核心作用是为机器人侧快换模块提供稳定的停靠、存储基准，当机器人完成某一工序作业后，可移动至该快换座位置，通过磁吸力配合机械定位结构完成当前末端工具的脱卸存放，再移动至对应其他工具的快换座位置完成新工具的对接，整个换接过程无需人工介入，可将单台机器人的工序覆盖能力提升3-5倍，大幅缩减产线的设备投入成本。从功能特性来看，这款快换座采用磁吸式锁紧配合定位销导向的结构设计，区别于传统气动锁紧式快换座，无需额外布置气路管线，依靠内置磁体的恒定吸力即可实现工具侧模块的稳定固定，在断电、断气的异常工况下也不会出现工具脱落的风险，安全冗余度更高。座体的定位基准面经过平面度公差管控，与机器人侧快换模块的对接面配合间隙控制在0.02mm以内，每次停靠换接的重复定位精度可控制在0.015mm范围内，能够满足精密装配、高精度打磨等对末端定位要求严苛的工序需求。

　　从设计思路层面拆解，这款快换座的整体结构采用一体化板式设计，主体安装板选用高强度铝合金材质经铣削加工成型，在保证结构刚性的前提下尽可能降低自重，既可以直接安装在铝型材工作台的台面上，也可以通过侧边的安装孔固定在设备防护栏的立面上，安装适配性较强。座体前端的开口导向结构做了大角度倒角处理，当机器人带动工具侧模块靠近快换座时，即使存在±2mm的位置偏差，也可以通过导向斜面滑入定位基准位，降低对机器人轨迹编程的精度要求，减少现场调试的工作量。座体上的安装孔位采用长圆孔与圆孔组合的排布方式，长圆孔用于安装时的位置微调，圆孔用于最终位置的锁紧固定，现场安装时可根据实际布局需求调整快换座的前后、左右位置，适配不同臂展机器人的作业半径范围。

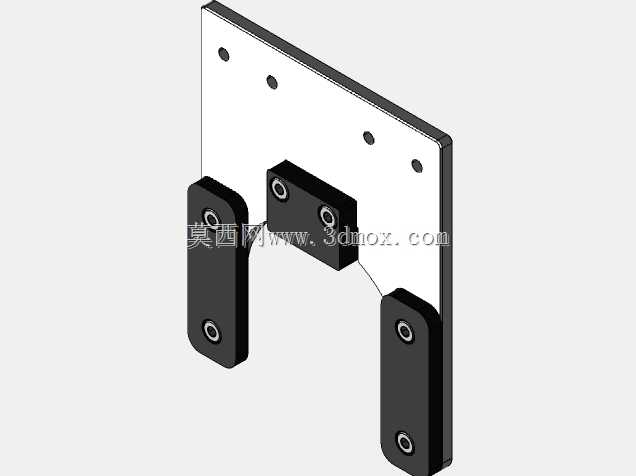

　　关于外形尺寸与安装边界，这款快换座的整体轮廓为扁平U型结构，横向最大宽度142mm，纵向深度96mm，座体总高度28mm，不会占用过多的工作台安装空间。安装基准面到底部支撑脚的高度为12mm，预留了足够的走线空间，工具侧模块的信号触点、气路接口在停靠状态下不会与安装面发生磕碰。座体两侧的磁吸模块安装位做了沉台设计，磁体安装完成后表面与定位基准面齐平，不会出现凸起剐蹭机器人侧模块的问题。需要注意的是，安装时需保证快换座的定位基准面与机器人法兰盘的作业平面平行，平行度公差需控制在0.05mm/m以内，否则长期换接过程中会出现定位销磨损加快、磁吸贴合不严密的问题。

　　在实际产线应用中，这类快换座通常会成组排布在机器人作业半径覆盖的固定工位旁，每个快换座对应一款末端工具，比如打磨头、夹爪、吸盘、焊枪等，机器人可根据生产调度系统的指令自动完成工具切换，实现单台机器人完成多工序连续作业，在3C电子装配、汽车零部件打磨、五金件上下料等场景中已经有非常成熟的应用。相比多台机器人对应单一工序的布局方案，搭配这类快换座的单机器人多工具方案可减少60%以上的设备占地空间，同时降低后期设备维护的成本。座体表面做了硬质阳极氧化处理，耐磨性能优异，经过上万次换接循环后定位面的磨损量仍可控制在公差允许范围内，长期使用的稳定性有充足保障。
