涂鸦CB3S Wi-Fi通讯模块结构设计

项目分类:变压器/电感器 发布时间:2025-02-09 ID:924729
  • 涂鸦CB3S Wi-Fi通讯模块结构设计
  • 涂鸦CB3S Wi-Fi通讯模块结构设计
  • 涂鸦CB3S Wi-Fi通讯模块结构设计
  • 涂鸦CB3S Wi-Fi通讯模块结构设计
  • 涂鸦CB3S Wi-Fi通讯模块结构设计
  • 涂鸦CB3S Wi-Fi通讯模块结构设计
  • 涂鸦CB3S Wi-Fi通讯模块结构设计

  在智能硬件、物联网终端的结构开发工作中,通讯模块的三维结构建模是整机结构适配的核心环节之一,直接决定了PCB布局、外壳避让、生产焊接的可行性,本次建模的CB3S Wi-Fi模块,是面向涂鸦智能云生态开发的嵌入式无线通讯单元,广泛适配智能照明、小家电、传感终端、智能家居控制节点等各类需要接入云端的低功耗物联网设备。

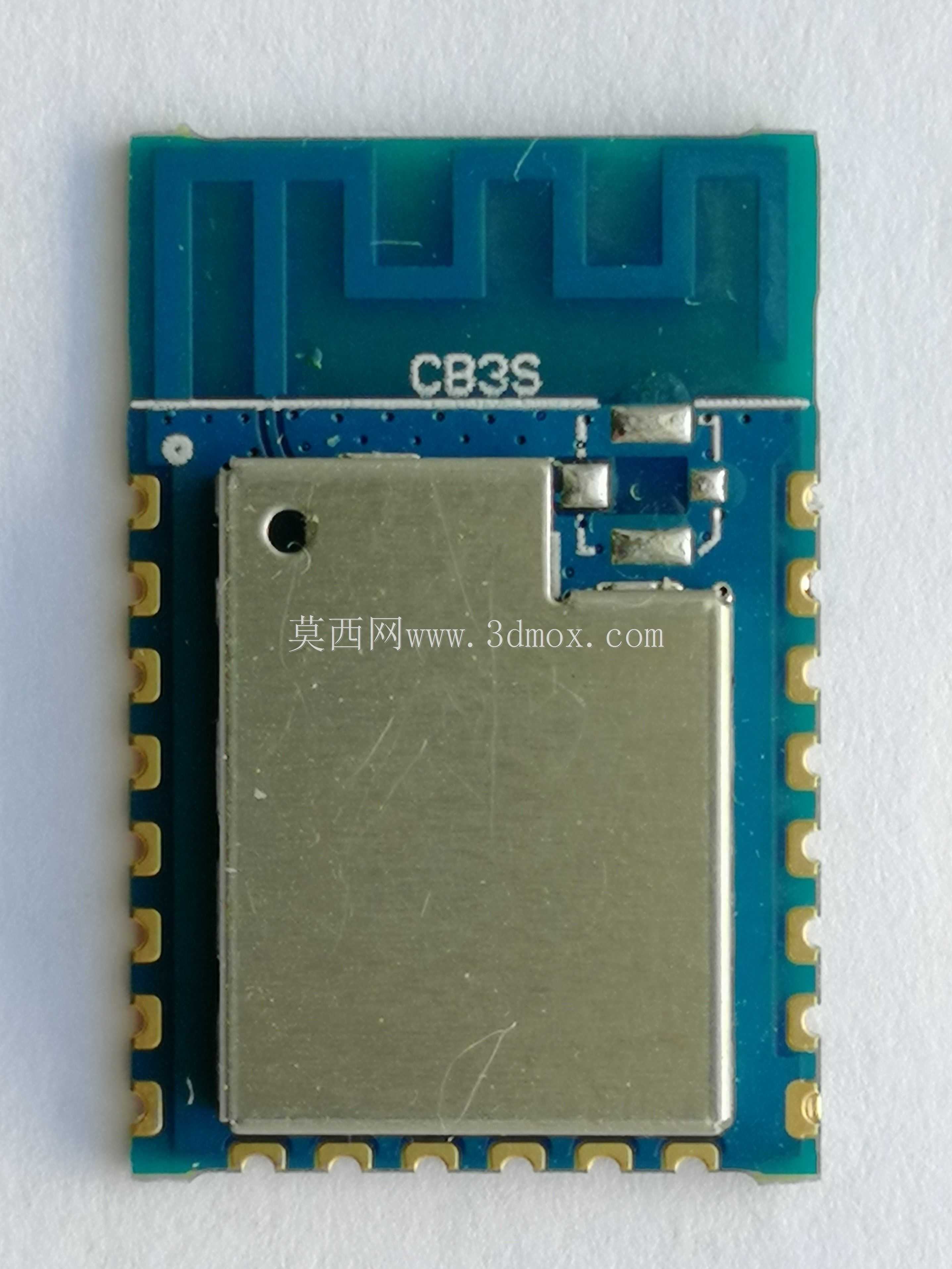

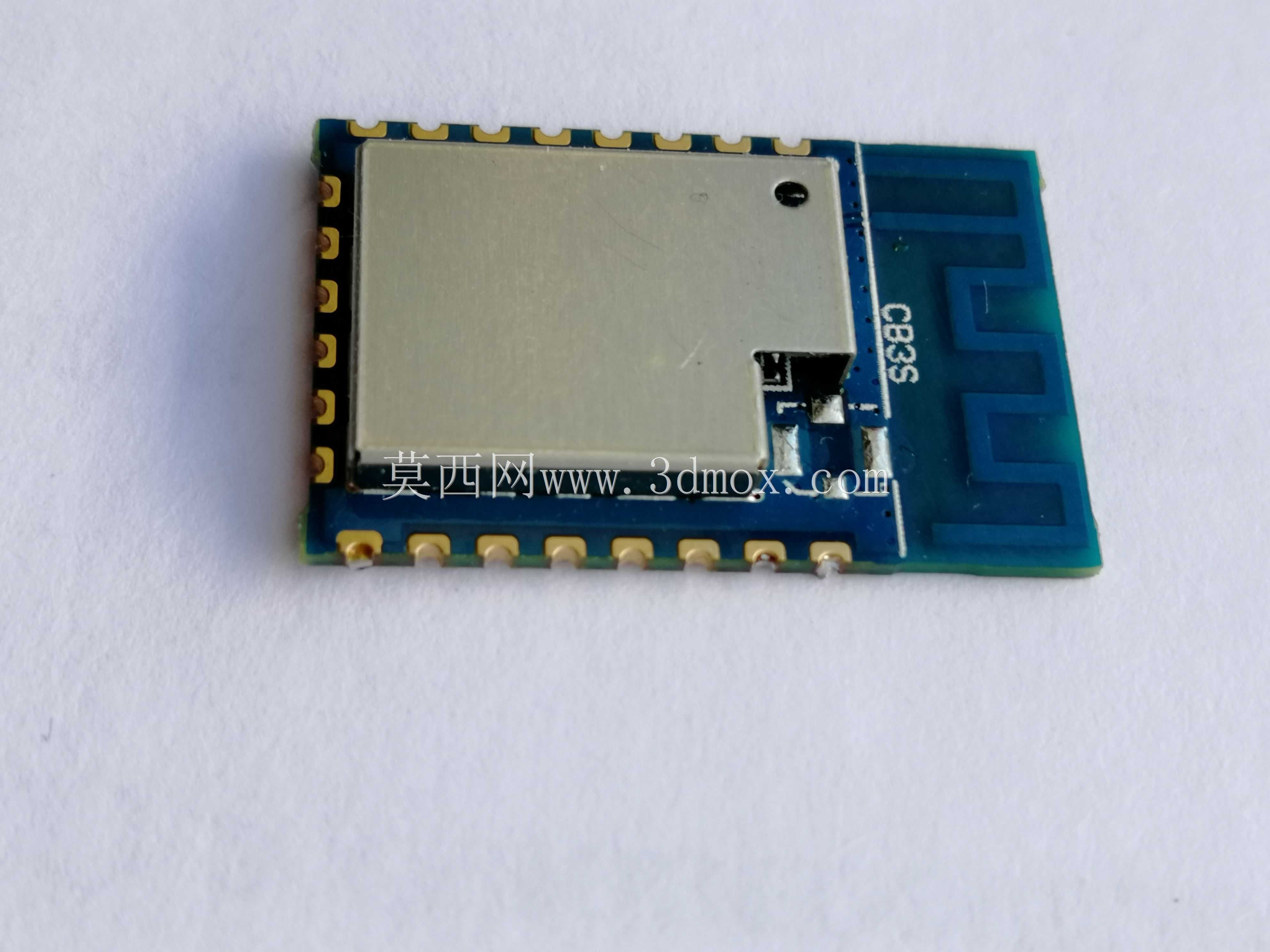

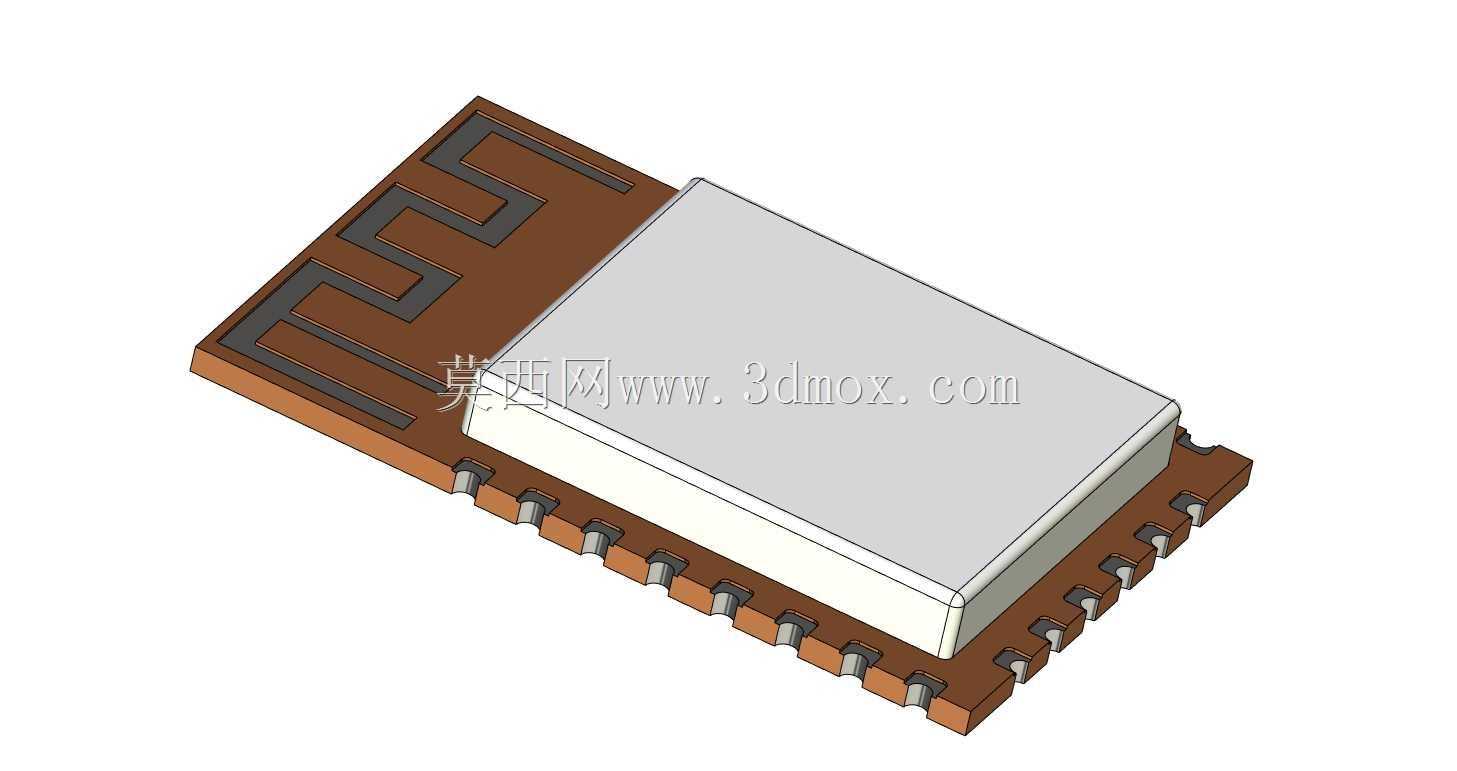

  从实际应用场景来看,这类模块通常直接SMT贴装在终端设备的主控PCB上,不需要额外外接通讯天线,因此建模时首先要还原模块本身的板载PCB走线天线结构——也就是模块本体一侧的弯折铜箔天线区域,这部分的外形尺寸精度直接关系到终端设备外壳的天线净空区预留,若结构设计时对天线区域的金属避让不足,会直接导致Wi-Fi信号衰减、连接稳定性下降,甚至出现设备离线、配网失败的问题。建模过程中严格还原了天线区域的轮廓边界,明确标注了天线所在侧的禁布区范围,方便结构工程师在整机布局时提前预留足够的非金属避让空间,避免金属外壳、屏蔽罩、大尺寸金属元器件对信号造成遮挡。

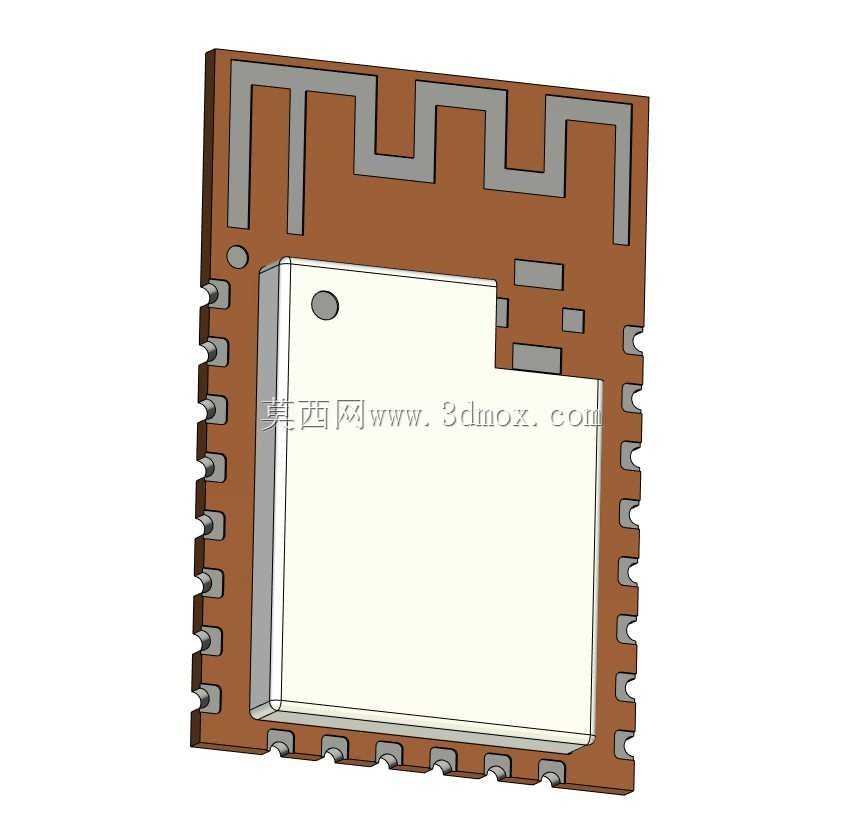

  模块核心功能层面,该单元集成了32位微控制器与Wi-Fi射频前端,可独立完成设备端的逻辑控制、信号采集编码、云端数据交互,不需要额外外挂主控单元就能实现基础的智能控制功能,尤其适配智能LED驱动、开关面板、小型传感节点这类对板件空间要求严苛的产品。建模时重点还原了模块两侧的半孔焊盘结构,这类邮票孔式的SMT焊盘是模块与主控板连接的核心结构,焊盘的间距、伸出长度、焊盘宽度都严格按照实际封装尺寸还原,可直接导入PCB设计软件作为封装参考,也能用于结构干涉检查,避免在贴片时出现元器件与模块本体高度冲突、焊盘对位偏差的问题。

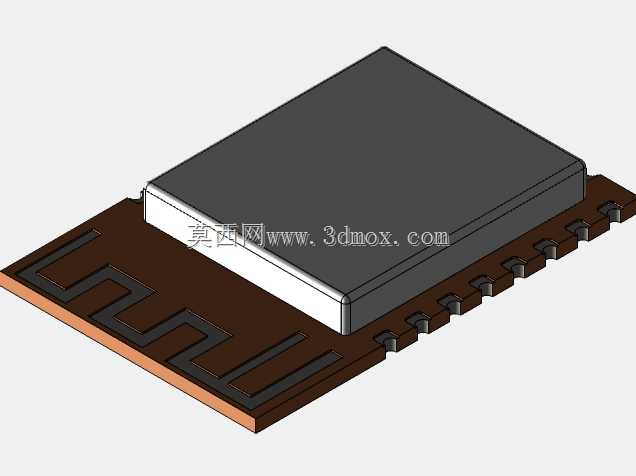

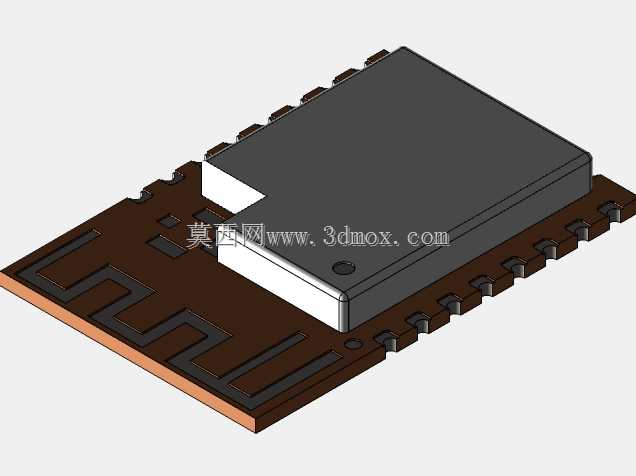

  从设计思路上,这类通讯模块的建模核心是服务于整机结构适配,因此没有做冗余的细节刻画,重点保证三个维度的尺寸精度:一是模块整体的长宽厚尺寸,包括核心屏蔽罩的高度、底层PCB的厚度,确保终端设备的外壳内部高度预留准确,不会出现装配后外壳顶到模块屏蔽罩的问题;二是焊盘的位置度,所有半孔焊盘的中心距、边距都严格匹配实际封装参数,可直接用于钢网开孔、贴片治具的结构参考;三是天线区域的边界,明确区分天线区与元器件区的范围,方便结构设计时快速识别需要做信号避让的区域。

  安装边界方面,该模块采用表面贴装工艺,不需要额外的固定孔位,建模时明确了模块本体的最大外形轮廓,包括屏蔽罩的圆角、PCB板边的倒角,同时标注了模块下方的禁布高度——也就是模块贴装后,主控板对应模块投影区域内的顶层元器件高度不能超过0.5mm,避免贴片时出现元器件顶起模块、导致虚焊的问题。另外针对模块的外围接口特性,建模时也预留了对应PWM、UART通讯引脚的位置标识,方便硬件工程师在布局时快速对应引脚功能,减少布线时的反复核对工作量。

  在实际项目应用中,这类标准化通讯模块的三维模型最大的价值是提前规避结构适配问题,很多智能硬件开发过程中,容易忽略模块的天线净空要求、焊盘对位公差、高度干涉问题,导致开模后才发现信号差、装配不上的问题,精准的三维模型可以在设计阶段就完成所有干涉检查、布局验证,大幅缩短研发打样的周期,减少不必要的开模修改成本。建模过程中也充分考虑了不同设计软件的适配性,模型的曲面、实体结构都做了简化处理,没有细碎的破面、冗余特征,导入各类机械设计软件后都能直接用于装配检查,不会出现文件过大、特征识别失败的问题。
