8位直插式DIP拨码开关三维结构

　　在工控板卡、测试治具、通讯设备的地址配置回路里，这类8位直插DIP拨码开关是出镜率极高的基础元件，很多刚接触板级设计的工程师容易忽略它的安装边界细节，直到打样回来才发现干涉问题，这个三维结构刚好把容易踩坑的细节都还原到位。先从实际用途说起，这类拨码开关本质是微型的手动通断组件，每一位对应独立的两路触点，通过顶部的拨杆切换ON/OFF状态，给主控芯片提供高低电平信号，用来设置设备地址、调整功能参数、切换工作模式，不需要额外的软件交互，纯硬件层面就能完成配置，在工业现场调试、老旧设备改造场景里可靠性远高于软件配置，不会因为程序跑飞丢失参数。

　　从设计思路上看，这个模型还原了红色阻燃PA66壳体的结构，壳体边缘做了0.2mm的脱模斜度，方便注塑生产时顺利出模，不会出现粘模导致的披锋问题。顶部的8个拨杆采用等间距排布，相邻拨杆的中心距是2.54mm，刚好和标准直插排针的间距匹配，拨杆的凸起高度做了限位设计，拨到ON位置时凸起高度比OFF位置高0.8mm，方便操作人员用指甲或者小型一字螺丝刀拨动，同时不会因为凸起过高被外壳剐蹭误触。拨杆侧面做了防滑细纹，即使手上有少量汗渍也能顺利拨动，不会打滑。

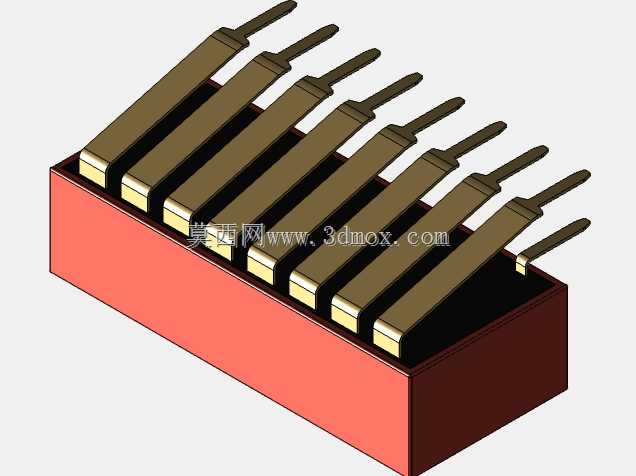

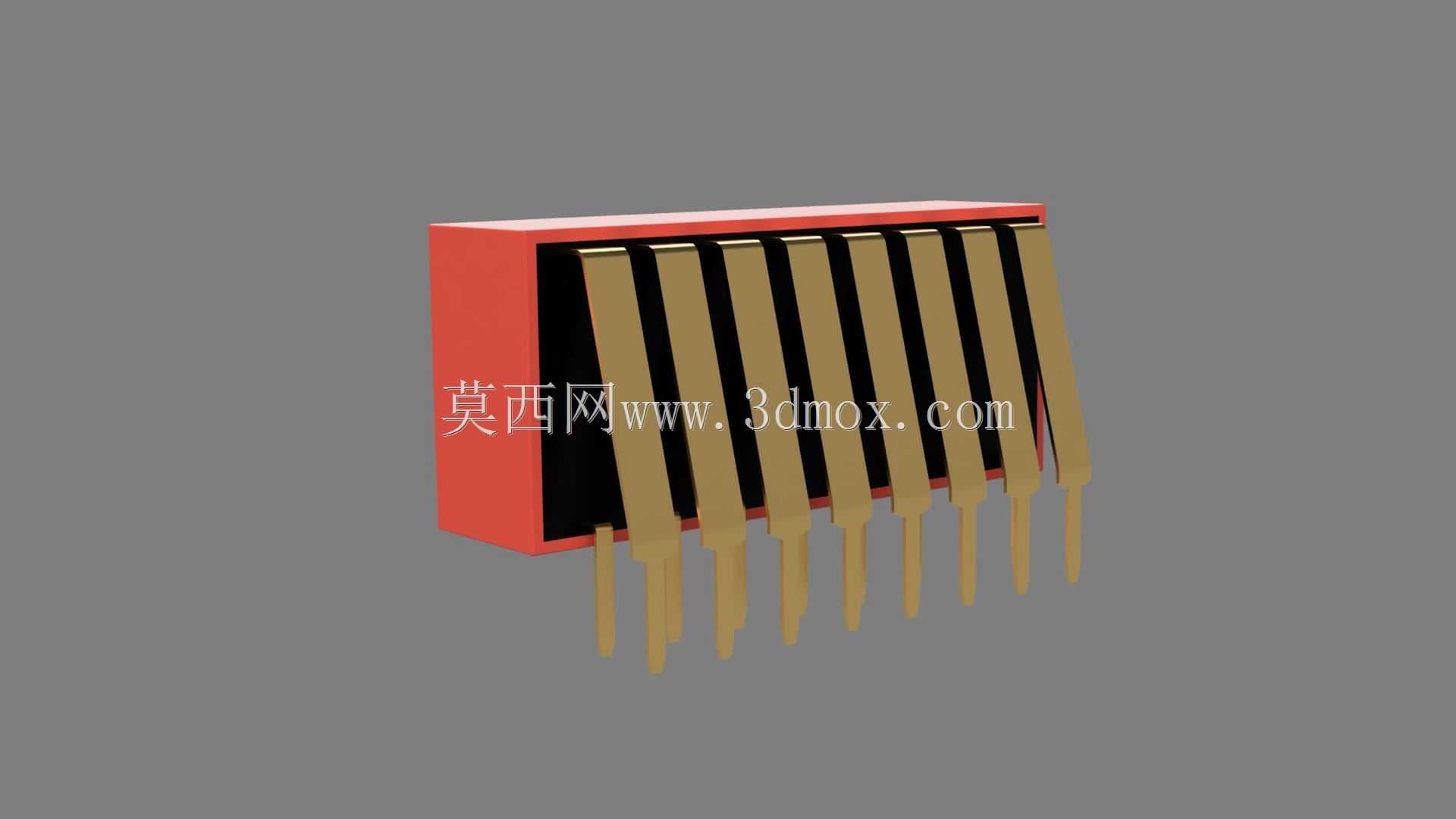

　　安装边界是很多结构工程师容易忽略的点，这个模型完整还原了底部的直插引脚，引脚采用磷青铜镀锡材质，一共16个引脚，分两排排布，每排8个，引脚直径0.5mm，伸出壳体底部的长度是3.2mm，刚好适配1.6mm厚度的标准FR4 PCB板，过波峰焊的时候引脚露出焊盘的长度控制在1-1.5mm，不会出现连锡问题。壳体的整体长度是21.3mm，宽度是7.6mm，高度是9.8mm，安装时需要在PCB上预留对应的开孔，同时要注意壳体周边3mm范围内不要布置高度超过5mm的元件，否则会挡住拨杆的操作空间，调试的时候没法顺利拨动开关。另外壳体底部和PCB接触的面做了0.1mm的凸点定位，焊接的时候可以卡在PCB的定位孔上，不会出现过炉时偏移的问题。

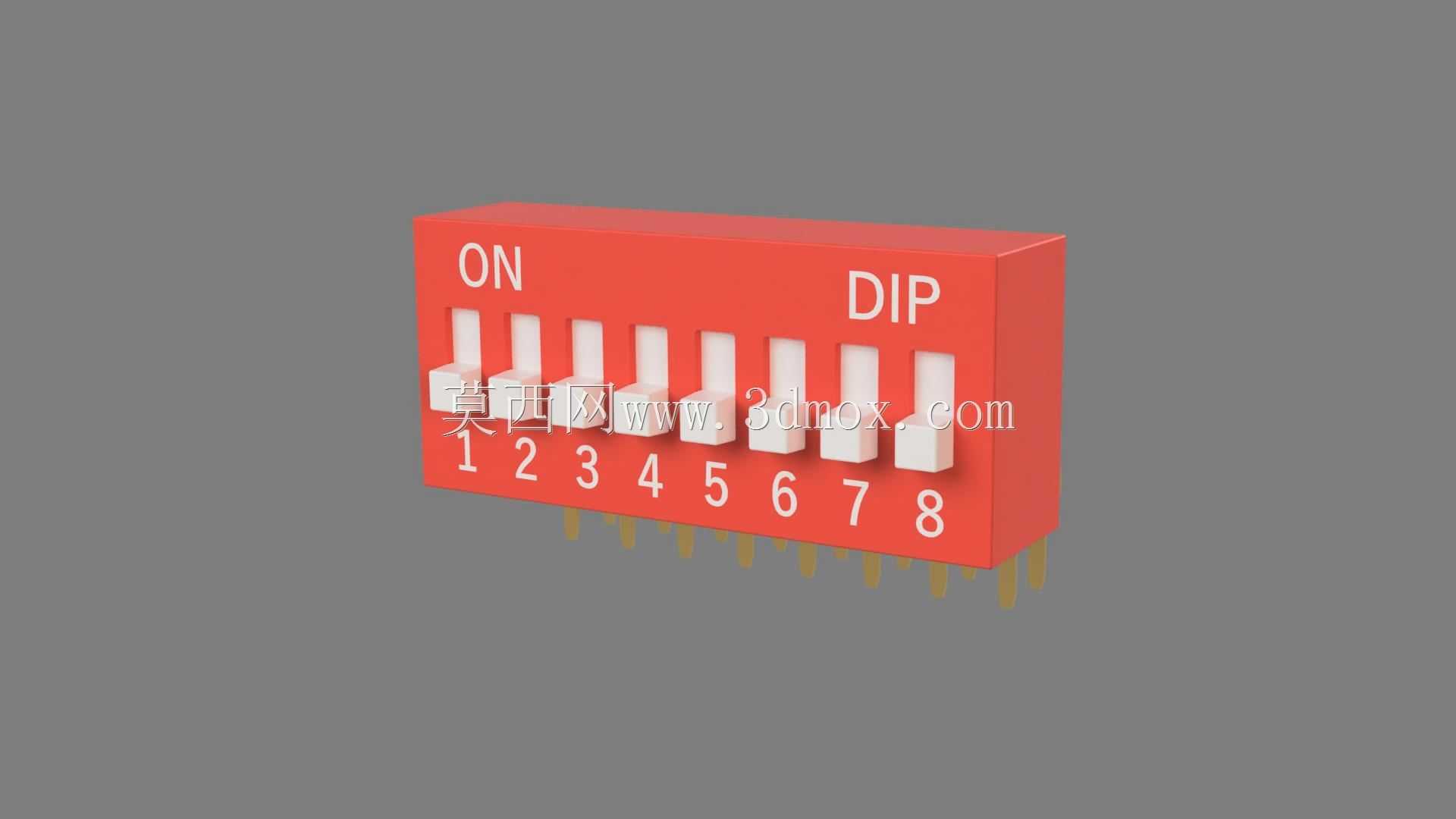

　　功能特性上，这类拨码开关的触点接触电阻控制在20mΩ以内，绝缘电阻超过100MΩ，能承受50V DC、100mA的负载，完全满足板级信号回路的使用需求，开关的机械寿命超过1000次拨动，足够覆盖设备全生命周期的调试需求。模型里还原了壳体表面的丝印标识，每个拨杆下方对应1-8的数字编号，上方标注ON和DIP字样，操作人员可以快速对应每一位的状态，不会出现拨错位的问题。另外壳体的边角做了R0.3mm的圆角处理，不会在装配的时候划伤操作人员的手，也不会刮伤周边的导线绝缘层。

　　在实际选型的时候，还要注意这类开关的焊接温度耐受能力，波峰焊的峰值温度不能超过260℃，持续时间不能超过5秒，否则会导致壳体变形、内部触点移位，这个模型的壳体壁厚是0.8mm，刚好满足注塑工艺的强度要求，同时不会因为壁厚过大导致缩水痕，影响外观和尺寸精度。引脚的根部做了应力释放的弯折设计，焊接的时候如果受到外力，不会直接把力传递到内部触点上，避免触点松动导致接触不良。很多工程师在建模的时候容易把引脚的位置画偏，导致生成的PCB封装不对，打样回来元件插不进去，这个模型的引脚位置严格按照实际元件的尺寸做了对位，每一个引脚的中心坐标都和规格书一致，直接导出STEP格式就能用来核对PCB封装的尺寸，减少打样出错的概率。

　　另外在设备内部的布局里，这类拨码开关尽量布置在PCB的边缘位置，或者设备外壳预留操作窗口的对应位置，不需要拆开设备外壳就能完成参数配置，如果布置在PCB中间被其他元件挡住，后期调试的时候就需要拆掉周边元件才能操作，非常影响调试效率。这个模型的尺寸精度控制在0.05mm以内，用来做设备内部的装配干涉检查完全够用，可以提前模拟拨杆拨动时的运动空间，确认周边元件不会和拨杆发生干涉，避免后期改模的成本。
