SBR10线性支撑导轨配套滑块结构设计

在轻载直线传动场景里，这类SBR系列圆导轨加配套滑块的组合，是很多自动化设备、小型工装、检测工位里出镜率极高的传动部件，不像重载滚柱导轨对安装基面的平面度要求那么苛刻，圆导轨自身的圆柱度特性，能一定程度上抵消安装面的小幅形位误差，对中小设备厂的加工装配环节非常友好。这套长度500mm的SBR10导轨搭配SBR10UU滑块的结构，核心功能是为运动部件提供高精度的直线往复运动导向，滑块内置的线性轴承和导轨圆柱面做滚动配合，运动阻力比滑动导轨小很多，低速运行时不会出现爬行现象，能满足很多对运动平稳性有要求的工位，比如小型点胶设备的枪头移动轴、视觉检测设备的相机平移工位、小型输送线的挡料机构导向，甚至很多DIY数控设备的运动轴，都会选用这类导轨组件。

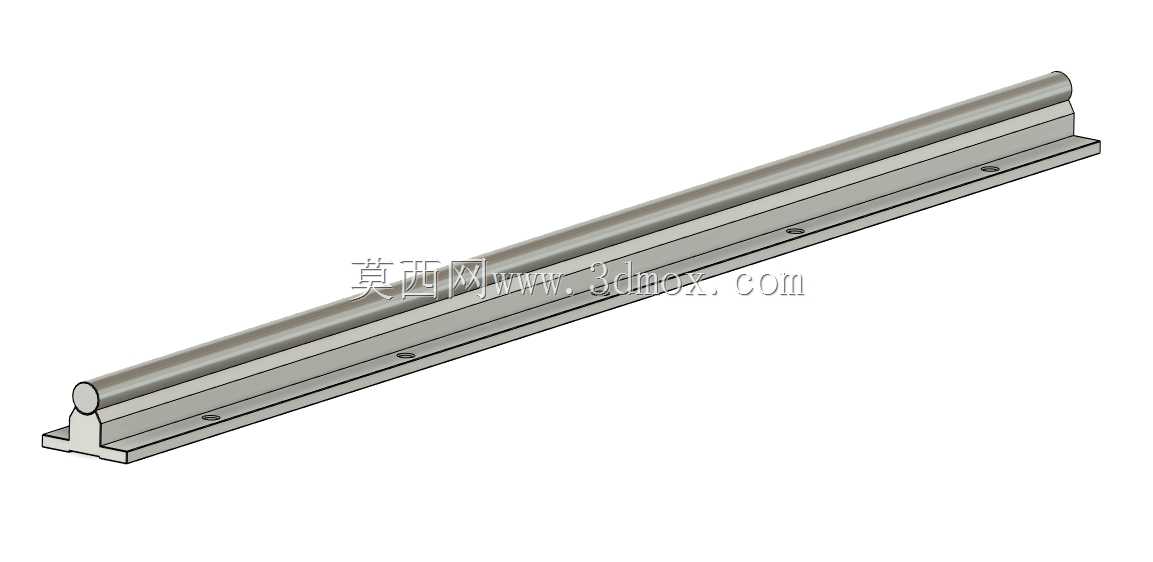

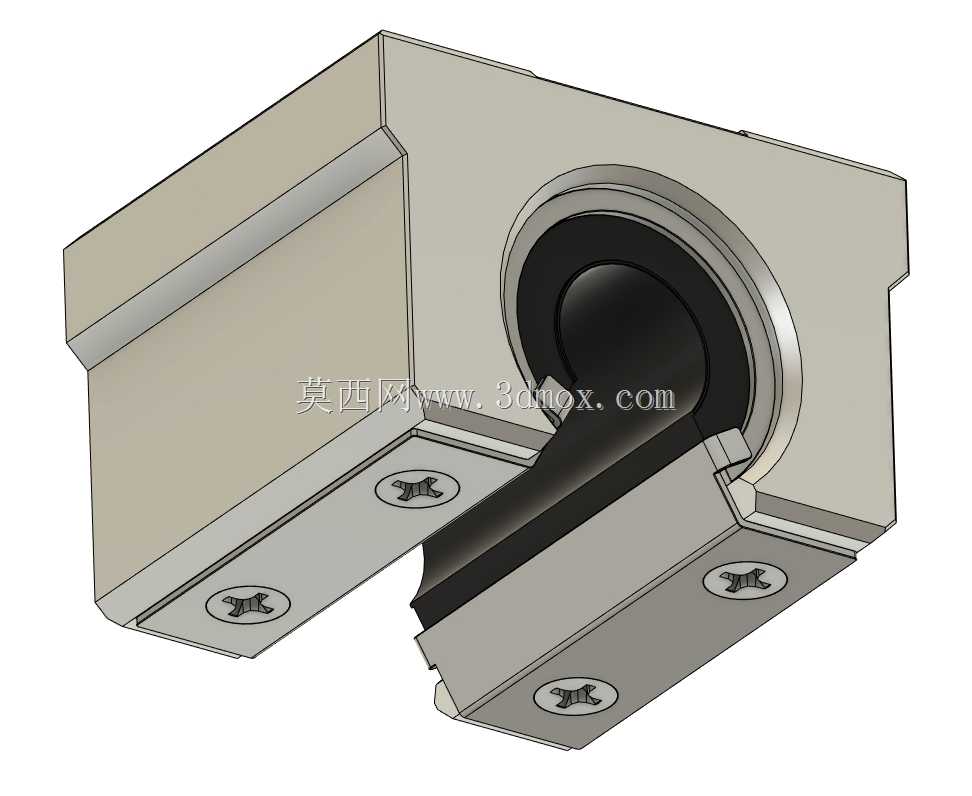

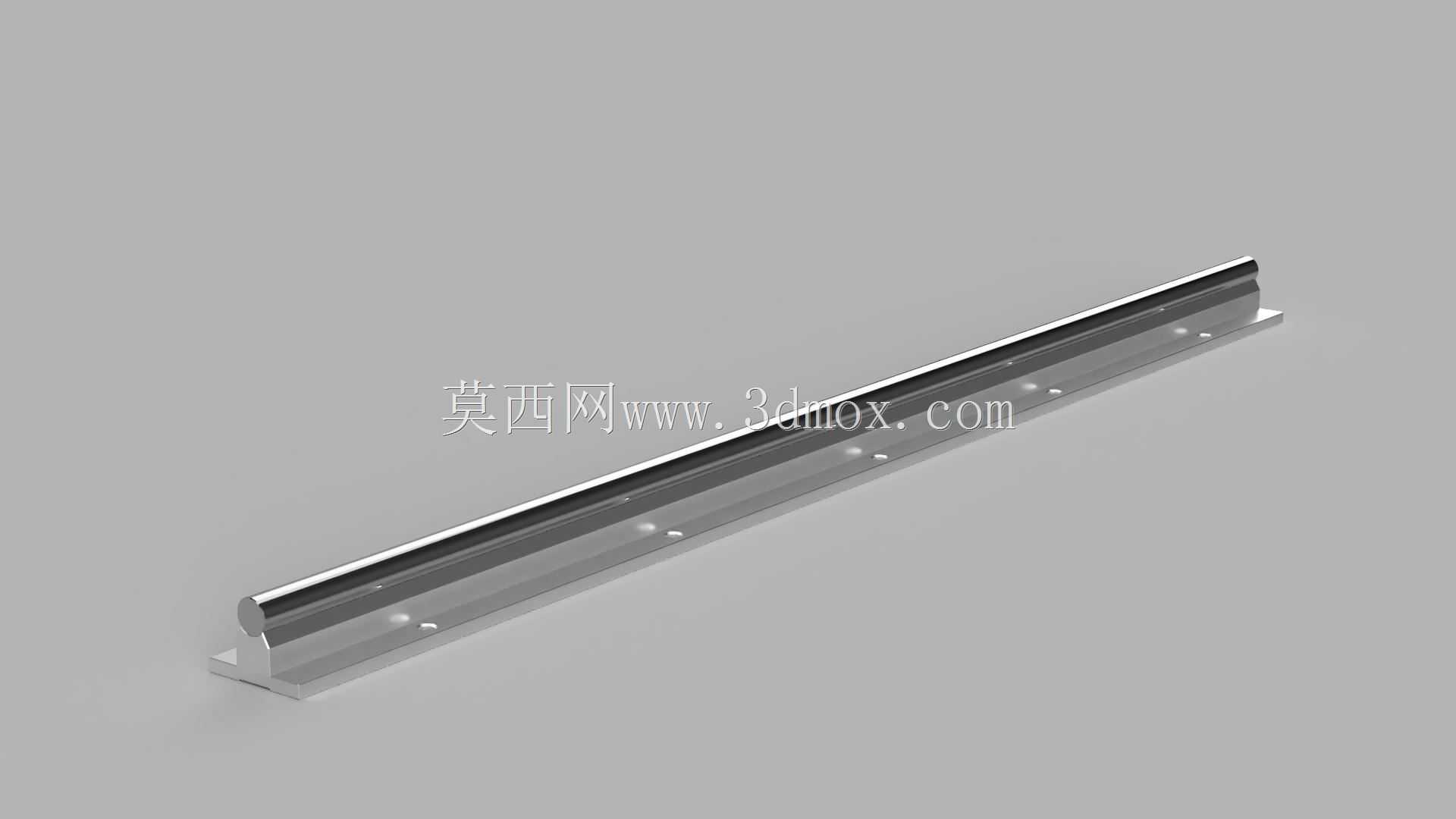

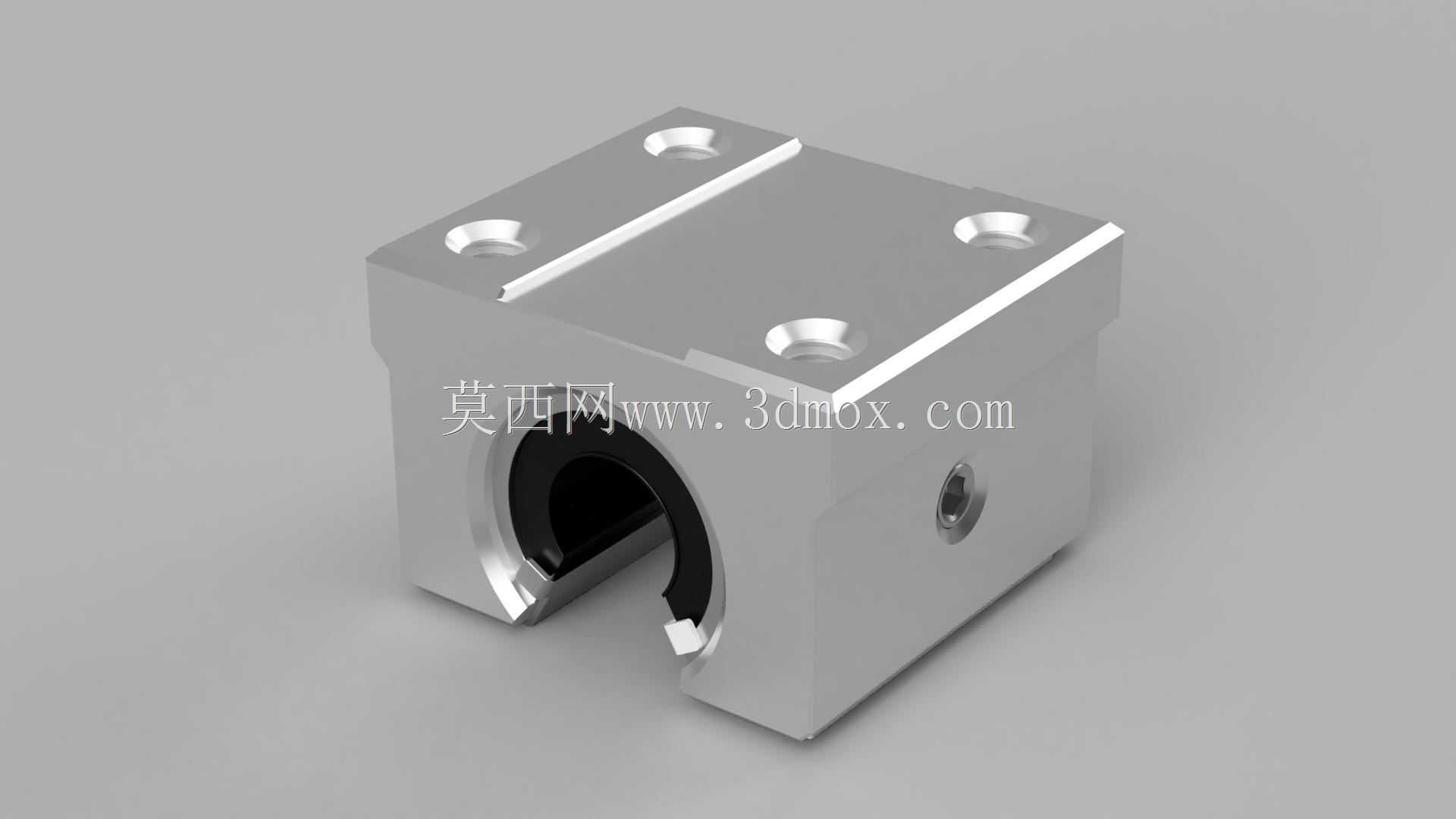

从设计思路上看，这套导轨采用的是开口式铝基座搭配淬硬圆钢导轨条的结构，铝基座做了安装沉孔设计，安装时可以从基座背面穿螺栓直接固定在设备安装面上，不需要额外做压板结构，装配效率很高；导轨条采用高碳铬轴承钢材质，表面经过淬硬处理，硬度能达到HRC60左右，耐磨性能优异，长期运行磨损量极小，能长期保持导向精度。配套的SBR10UU滑块是箱式开口结构，内部预装了双列直线球轴承，轴承和导轨外圆做间隙配合，出厂时已经预注了润滑脂，初期安装不需要额外拆解注油，滑块外壳采用铝合金材质，重量轻，自身惯性小，适合高速往复运动的工况，滑块端面预留了油嘴安装位，长期运行后可以通过油嘴补充润滑脂，延长组件使用寿命。

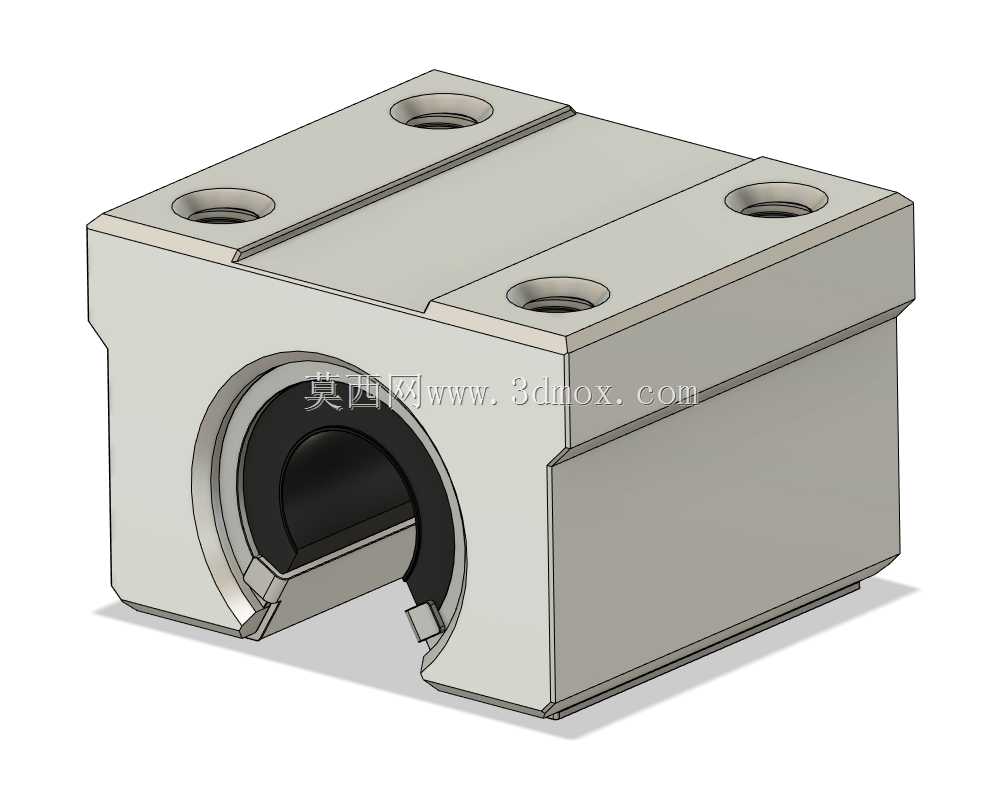

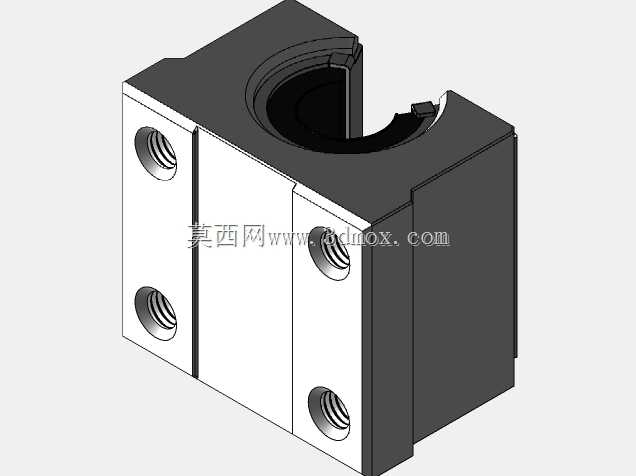

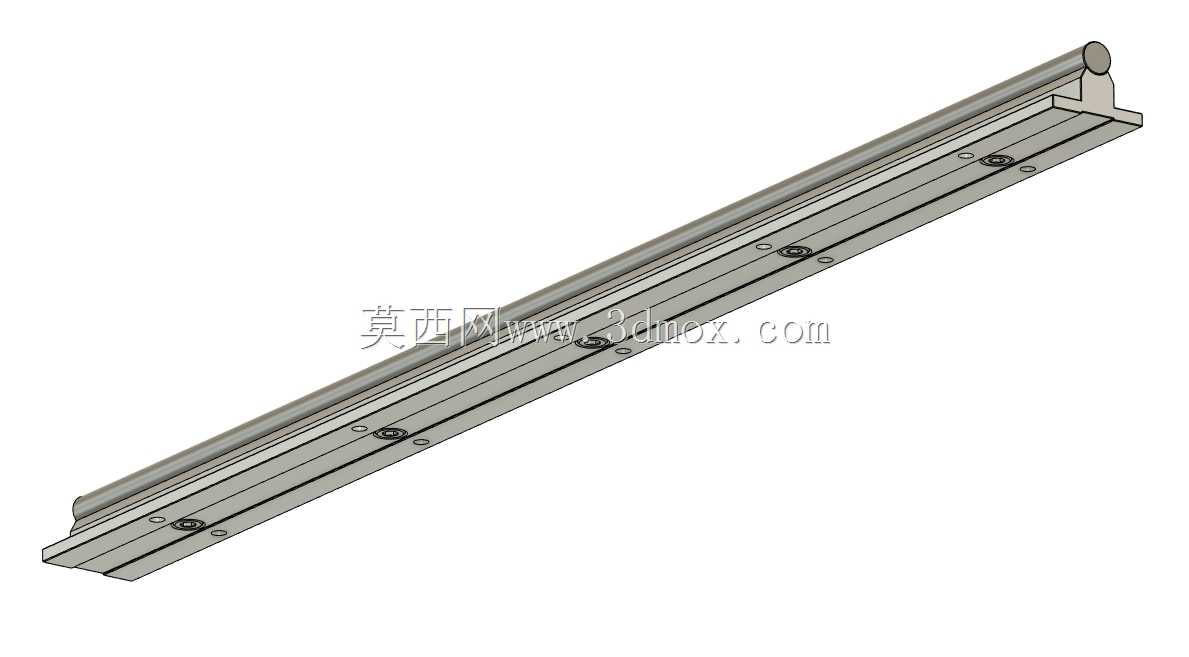

安装边界上，这套500mm长度的导轨，基座宽度为20mm，安装孔间距按照标准SBR10导轨的孔位排布，两端的安装孔距离端面距离为20mm，中间孔间距为100mm，安装时只需要在设备安装面上按照孔位打M5的螺纹孔即可，不需要做复杂的基面刮研；滑块的安装面尺寸为34mm见方，上面有4个M4的安装螺纹孔，用来连接负载部件，滑块的总高度为26mm，设计负载安装板时需要预留足够的安装空间，避免运动时和导轨基座发生干涉。需要注意的是，这类圆导轨虽然对安装面的误差容忍度较高，但如果两个平行安装的导轨平行度误差超过0.1mm，运行时会出现卡滞、阻力增大的情况，所以安装时还是需要用百分表打表校正平行度，保证两根导轨的轴线平行度在公差范围内。

实际应用中，这类导轨的额定动载荷在800N左右，额定静载荷在1200N左右，适合负载重量在10kg以内的运动部件，运行速度最高可以达到3m/s，能满足绝大多数轻载自动化设备的运动需求。和方形直线导轨相比，SBR圆导轨的成本只有同规格方轨的三分之一左右，采购周期短，互换性强，滑块属于标准件，损坏后可以直接单独更换，不需要整套更换导轨，后期维护成本极低。很多做小型非标设备的工程师，在载荷不大、行程在1米以内的直线运动工位，都会优先选用这类导轨组件，既能满足精度要求，又能控制设备整体成本，还能缩短装配调试的周期。

建模的时候，需要重点注意导轨圆柱面的圆柱度公差，还有滑块内部轴承的安装位同轴度，导轨的安装沉孔深度要控制准确，避免螺栓拧紧后高出导轨基座平面，影响安装精度；滑块的安装螺纹孔深度要保证足够的啮合长度，避免负载连接时螺纹滑牙，滑块和导轨的配合间隙要按照实际公差要求设置，建模时不要做完全零间隙的配合，要预留出0.01-0.02mm的间隙，模拟实际的轴承配合状态，这样做出来的三维模型在做运动仿真的时候，才不会出现过约束报错的情况，也能给后续的工程图出图、BOM统计提供准确的参考。
