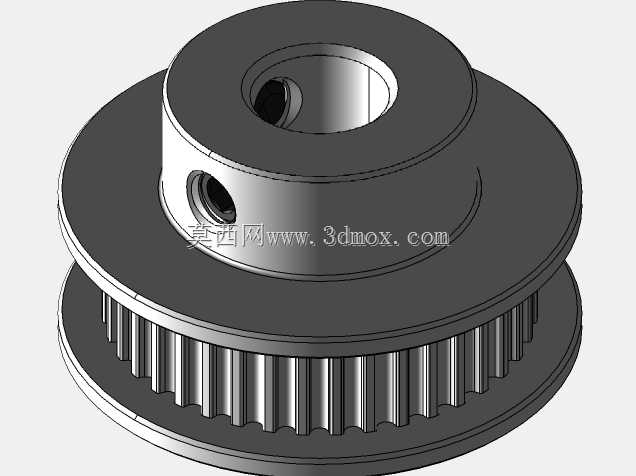

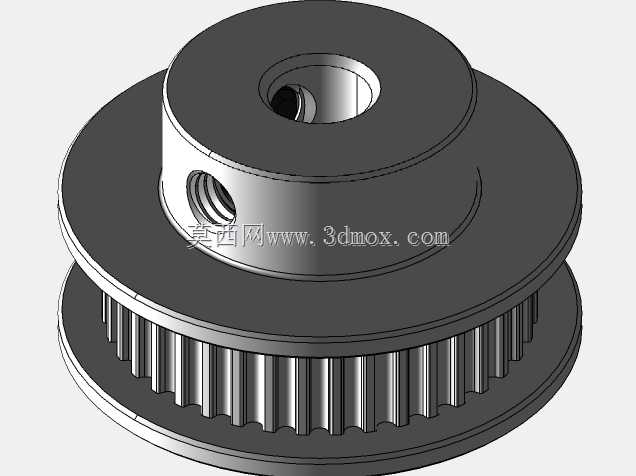

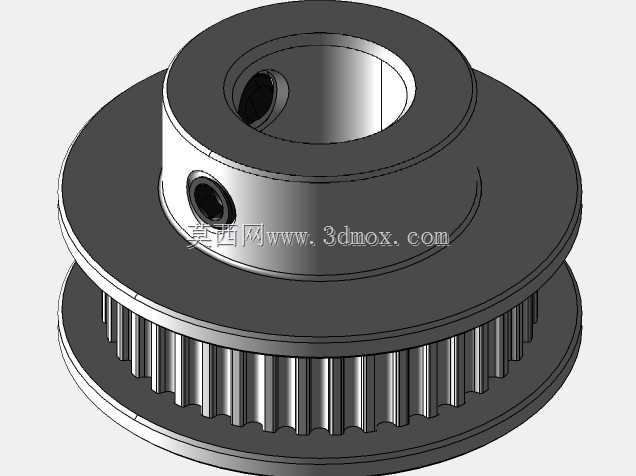

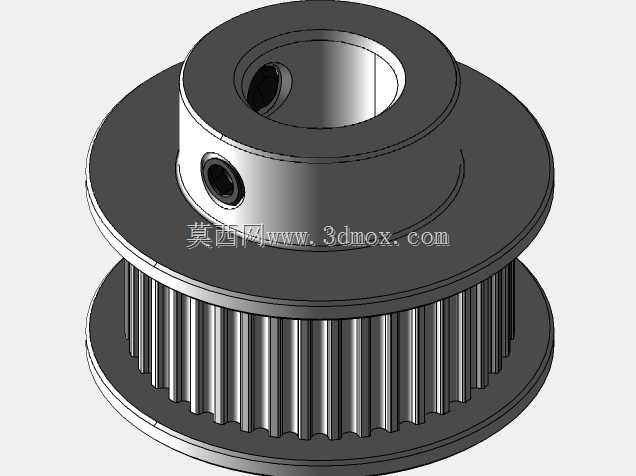

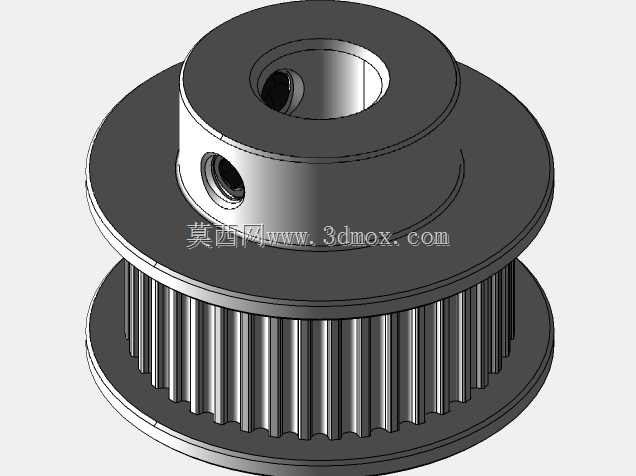

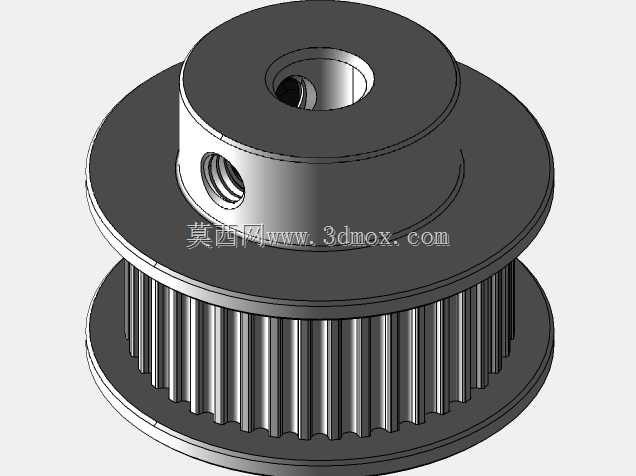

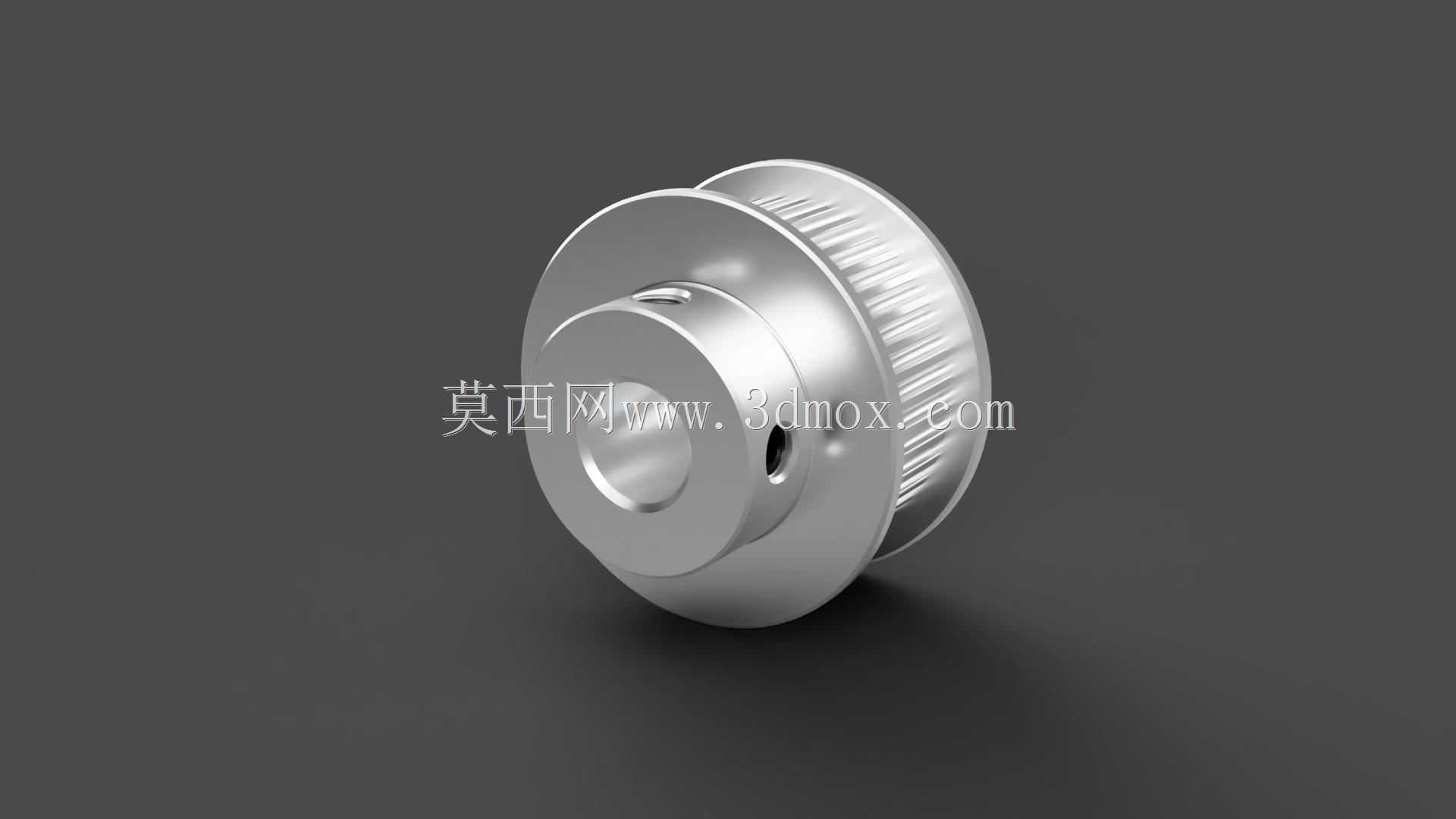

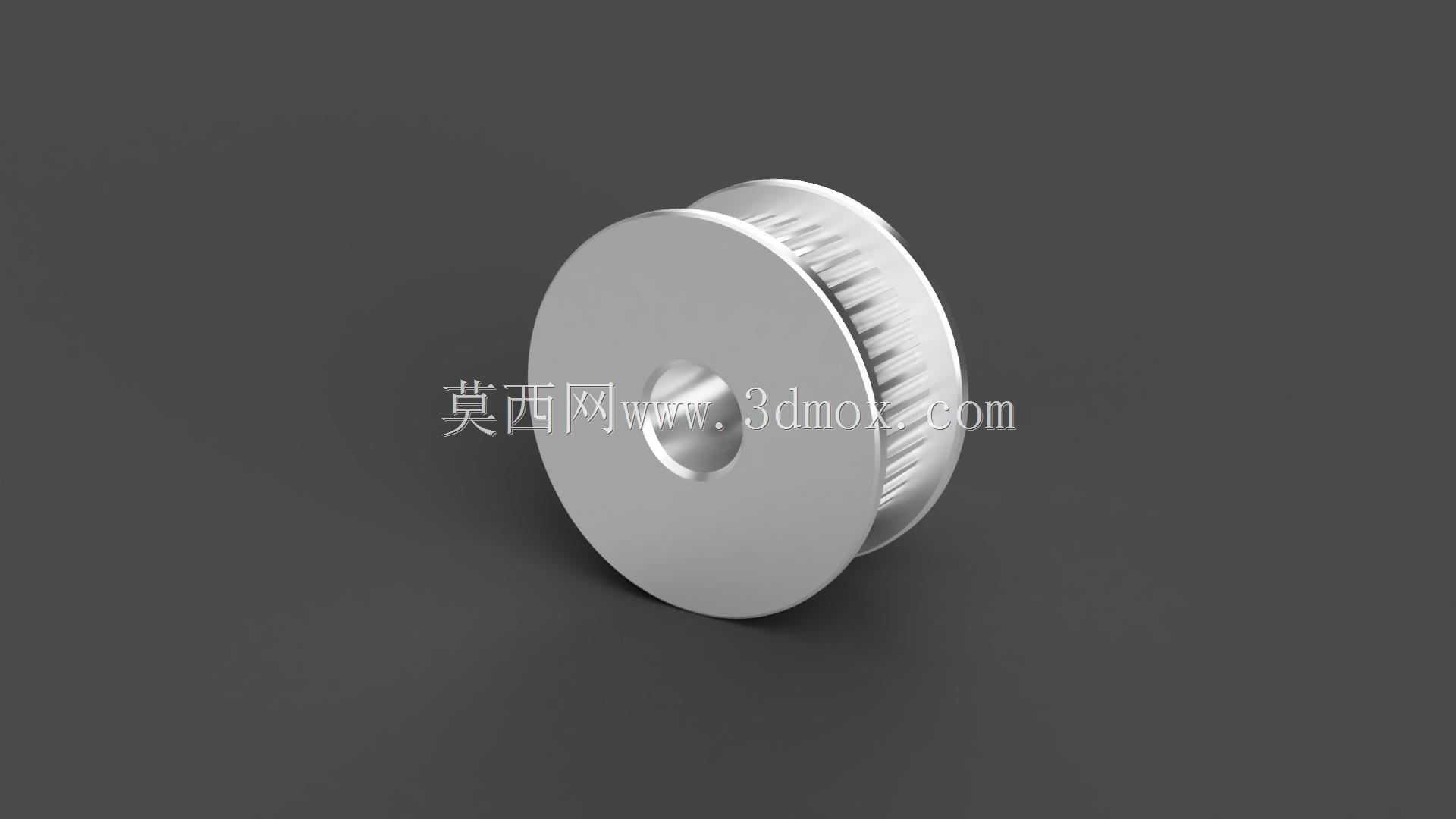

2GT型40齿BF结构同步皮带轮结构

在轻载精密传动场景里，同步带轮的选型直接决定了传动系统的回程误差、运行噪音与长期传动精度，这款BF型2GT同步带轮，正是针对小空间、高精度传动需求开发的常用传动部件。日常做小型自动化模组、桌面级精密设备、3D打印运动轴、小型检测设备传动结构设计时，这类带轮的出镜率极高，相比平带传动它不会出现打滑丢步的问题，相比齿轮传动它不需要复杂的润滑维护，装配容错空间也更大，很适合传动中心距不大、负载不高但对传动比精度有要求的工位。

从结构设计逻辑来看，BF型的双侧挡边结构是核心设计点，很多新手工程师做同步传动设计时容易忽略挡边的作用，实际装配调试中，同步带在高速往复运动时会产生轴向窜动，如果没有双侧挡边的限位，皮带很容易在运行过程中从带轮齿面滑脱，轻则造成设备停机报警，重则拉扯坏周边的传感器或者线束。这款带轮的挡边高度做了合理冗余，既不会因为挡边过高额外占用轴向安装空间，也不会因为挡边过低失去限位作用，针对适配的6mm、10mm两种宽度的2GT同步带，挡边高出齿顶的尺寸刚好覆盖皮带宽度公差带来的窜动范围，哪怕装配时带轮的同轴度有微小误差，也能保证皮带始终在齿面范围内运行。

参数匹配上，这款带轮设置了40个2GT型齿，节圆外径控制在30毫米，这个齿数规格在小减速比传动里很常用，搭配不同齿数的主动轮可以实现1:2、1:3等常用减速比，满足小型设备对扭矩放大、转速匹配的需求。内孔做了6mm、8mm、10mm三种常用规格，基本覆盖了市面上绝大多数小型步进电机、伺服电机、直流减速电机的输出轴径，不需要额外做轴套转接就能直接装配，能减少设计时的零件种类，降低BOM成本。轮体上预留的M4紧定螺钉孔是装配时的核心定位结构，安装时紧定螺钉直接顶在电机输出轴的铣扁位上，既能传递额定扭矩，也能防止带轮在正反转切换时出现轴向窜动、周向打滑的问题，相比键连接的结构，这种紧定螺钉固定的方式装配更简单，不需要在电机轴上加工键槽，很适合小扭矩的精密传动场景。

实际做结构设计时，这款带轮的安装边界需要提前核算清楚：首先是轴向尺寸，因为是双侧挡边结构，轮体的总宽度要比适配的皮带宽度宽出两侧挡边的厚度，设计安装位的时候要给两侧留出至少1毫米的间隙，避免挡边和旁边的轴承座、电机端盖发生摩擦；其次是径向尺寸，30毫米的外径决定了带轮安装位和皮带张紧结构的最小距离，设计张紧轮的时候要保证带轮和张紧轮的中心距大于两个轮的半径和加上皮带的厚度，避免出现干涉。另外要注意，2GT齿型的啮合间隙很小，安装时两个带轮的平行度要控制在合理范围内，如果平行度偏差太大，会导致皮带单侧受力，加剧皮带磨损，还会增大运行噪音，这款带轮的基准端面做了较高的平面度精度，装配时可以紧贴电机轴的定位台阶，快速保证带轮的轴向定位精度，减少调试时的校准工作量。

从实际使用场景来看，这款带轮适配的2GT同步带是圆弧齿型，相比传统的梯形齿同步带，它的齿形啮合更平顺，高速运行时的多边形效应更小，传动噪音更低，很适合用在对运行噪音有要求的桌面设备、医疗检测仪器、小型办公自动化设备里。比如做小型点胶机的XY轴传动、视觉检测设备的进料输送、桌面型机械臂的关节传动，都能用到这个规格的带轮，它的额定传递扭矩刚好匹配42、57系列步进电机的输出扭矩范围，不需要担心齿面强度不足的问题，轮体采用金属材质加工，长期运行不会出现齿面磨损、形变的问题，能保证长期使用后的传动精度保持性。

很多工程师做选型时容易忽略皮带宽度和带轮的匹配，这款带轮同时适配6mm和10mm宽度的皮带，设计时可以根据实际负载大小灵活选择：负载较小、对安装空间要求高的场景选6mm宽的皮带，能减小整体结构尺寸；负载稍大、需要更高传动刚性的场景选10mm宽的皮带，能提升传动系统的负载能力，不需要更换带轮规格就能实现不同负载等级的适配，能大幅减少设计时的零件选型工作量，也方便后续设备做迭代升级时的零件通用化。另外轮体的中心孔和齿面的同轴度做了严格控制，高速旋转时不会出现明显的动平衡问题，哪怕在每分钟上千转的转速下运行，也不会产生明显的振动，能保证设备运行的稳定性。
