8mm轴用法兰连接盘结构设计

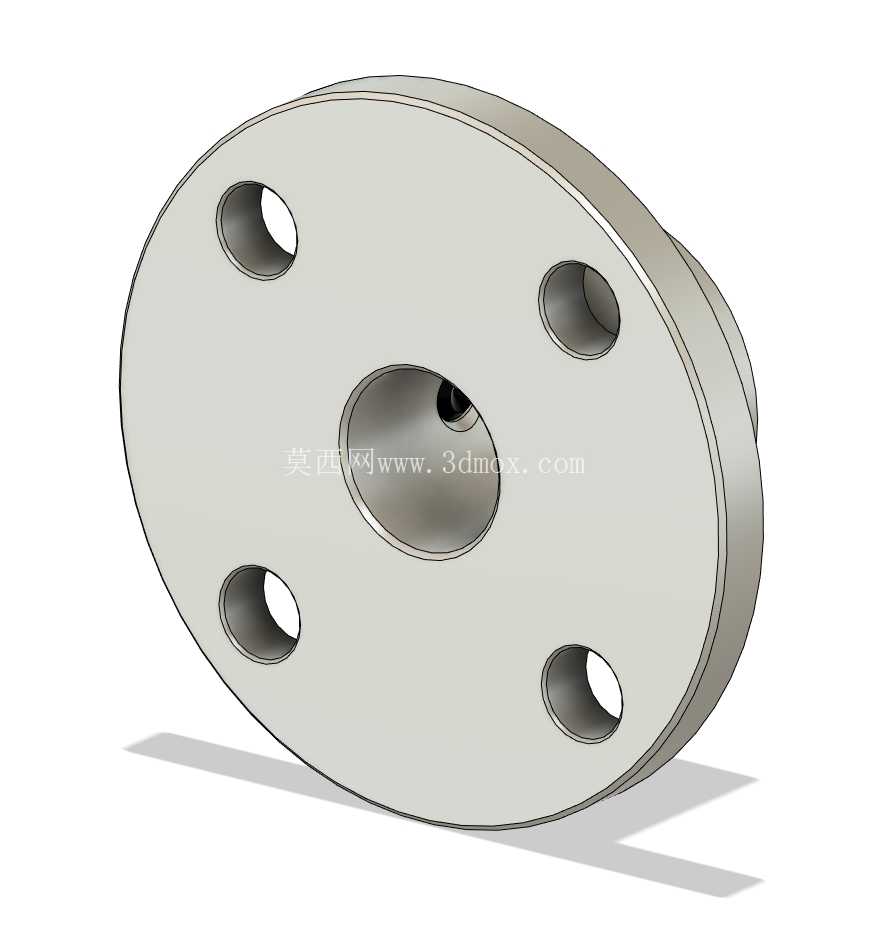

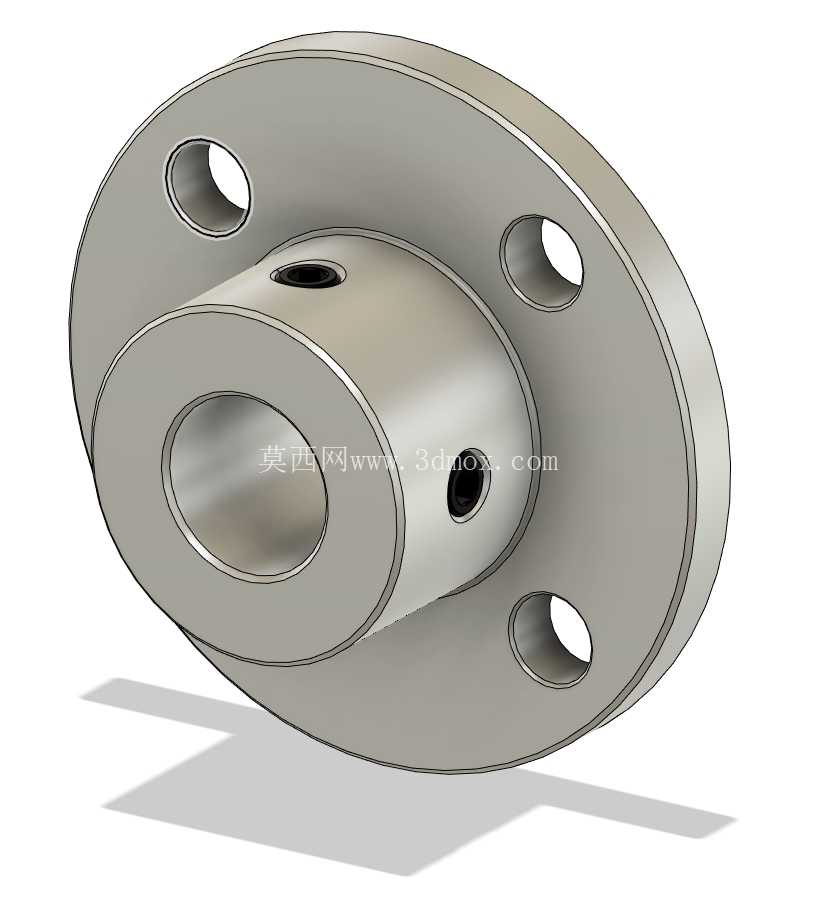

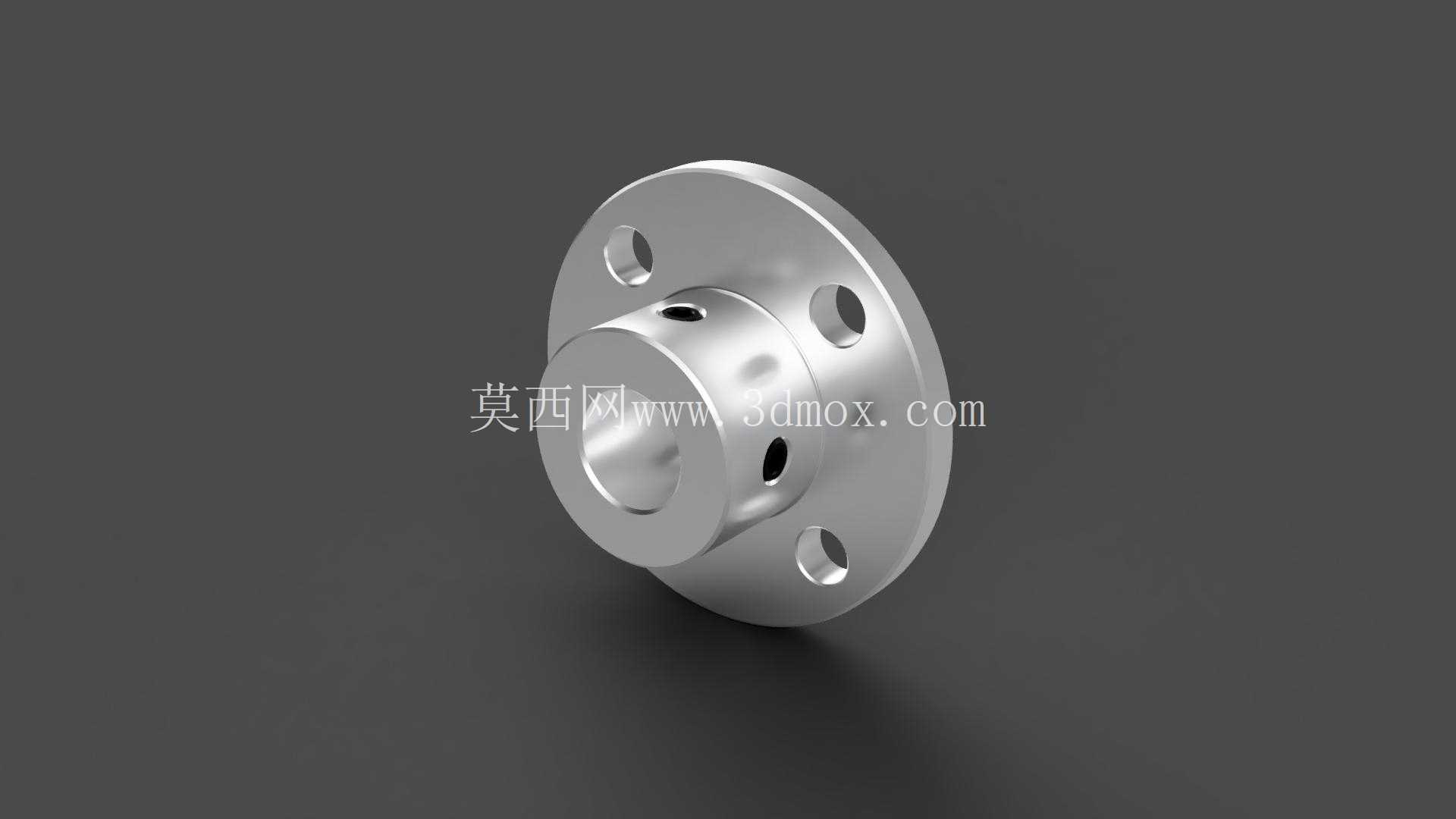

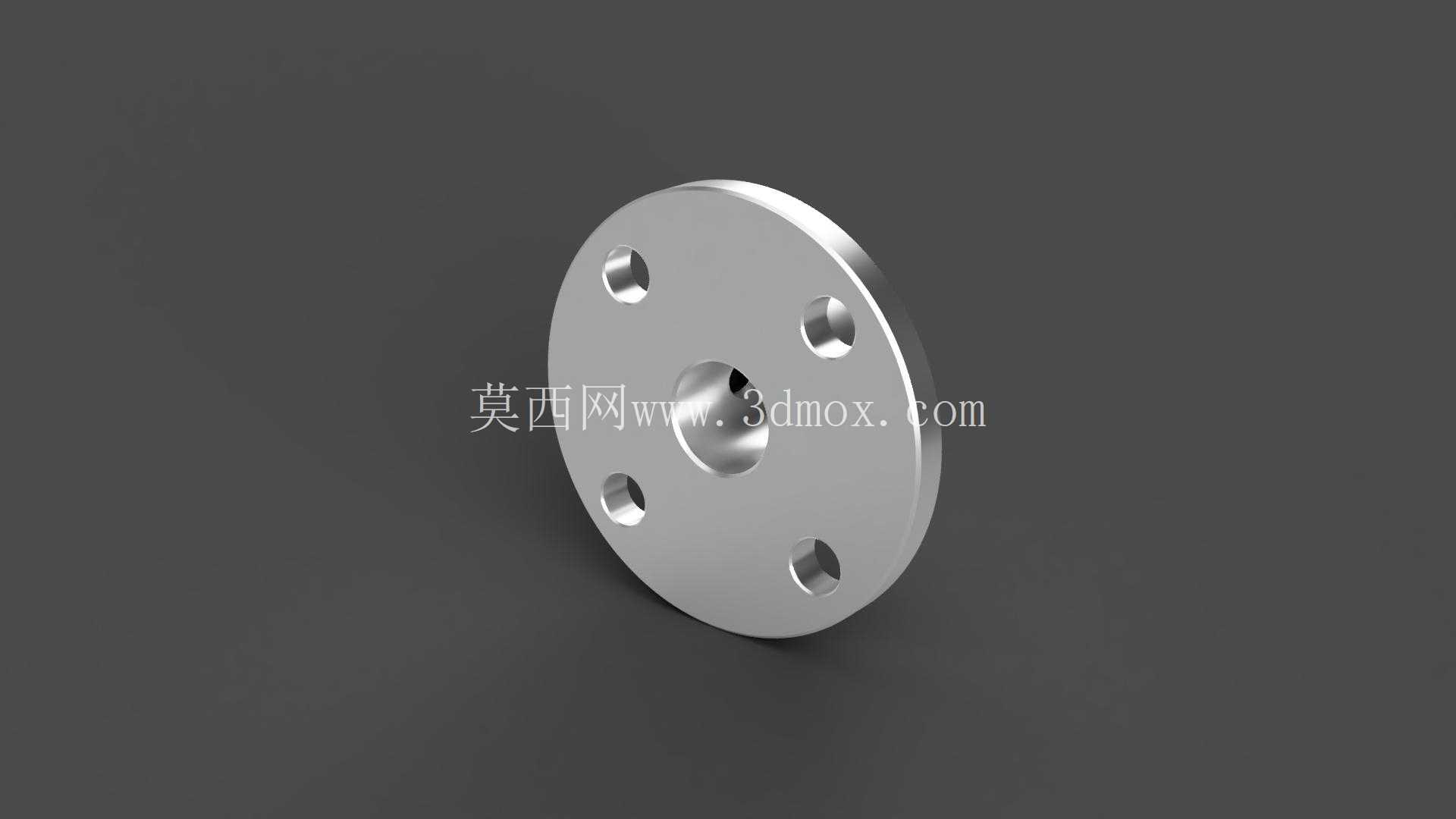

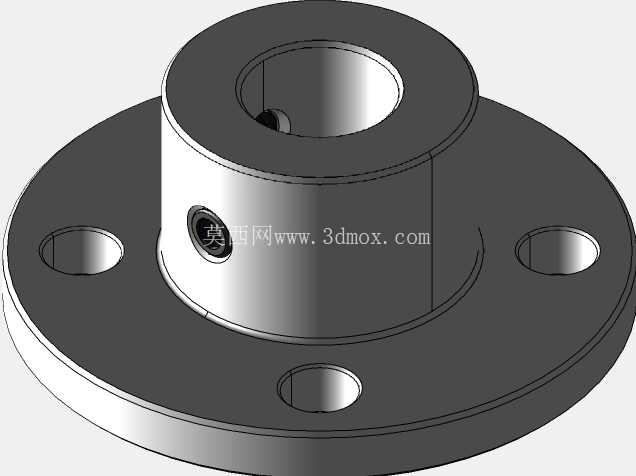

　　这款法兰连接结构专门针对8mm直径的轴系对接设计，整体采用圆盘式法兰主体结构，法兰本体的外径控制在32mm，这个尺寸既能够保证法兰盘自身的结构刚性，避免拧紧固定螺钉时法兰盘发生形变，又不会占用过多的径向安装空间，适配多数小型设备的安装舱位尺寸。法兰盘的安装孔分布圆直径设定为24mm，圆周方向均匀布置4个直径4mm的光孔作为安装过孔，这个孔位尺寸适配M3或者M4规格的内六角圆柱头螺钉，能够满足两个半法兰对接时的锁紧力需求，4个孔位均匀分布的设计可以让锁紧力均匀作用在法兰结合面上，避免单侧锁紧导致的轴系偏斜，保证两根对接轴的同轴度误差控制在较小范围内。在小型传动机构的轴系对接场景中，经常会遇到两根8mm直径轴的刚性连接需求，这类需求常见于桌面级自动化输送模组、小型实验台传动单元、3D打印设备送料轴组、小型雕刻机进给轴对接等场景，这类场景下轴系传递的扭矩不大，但对连接的同轴度、安装便捷性有较高要求，同时需要兼顾安装空间紧凑的特点，常规的键连接联轴器往往体积偏大，而顶丝式直连套又无法提供足够的径向定位精度，法兰式连接结构就成了这类场景下的优选方案。法兰中心位置设计有直径8mm的轴孔，轴孔与法兰端面的垂直度公差按照IT7级精度控制，保证轴装入后不会出现偏摆，在法兰的侧壁位置设计有M3规格的紧定螺钉孔，紧定螺钉孔的轴线垂直于轴孔轴线，当轴插入法兰中心孔后，拧紧M3紧定螺钉就可以将轴与法兰盘牢牢锁死，防止传动过程中轴与法兰之间发生相对转动或者轴向窜动，这种紧定螺钉的固定方式不需要在轴上加工键槽，降低了轴的加工难度，也方便后期的拆装维护，不需要专用的拉马工具就可以完成法兰的拆卸。

　　从设计思路上看，这款法兰联轴器没有采用复杂的弹性缓冲结构，因为目标应用场景下的传动载荷平稳，没有大的冲击载荷，刚性法兰连接完全可以满足使用需求，同时刚性连接的传动精度更高，没有回程间隙，适合对传动定位精度有一定要求的小型传动单元。在安装边界上，这款法兰的轴向厚度控制在合理范围，两个半法兰对接完成后的总轴向长度不会超过20mm，对于安装空间轴向尺寸受限的场景非常友好，安装时只需要先将两个半法兰分别固定在两根需要对接的轴端，通过紧定螺钉锁死轴的位置，再将两个法兰的安装孔对齐，穿入连接螺钉逐步对角拧紧，就可以完成轴系的对接，整个安装过程不需要复杂的调试，只要保证轴插入法兰孔的深度足够，就可以获得稳定的连接效果。

　　在实际使用过程中，这类法兰联轴器可以传递的扭矩能够覆盖多数小型传动机构的需求，比如小型输送带的驱动轴对接、小型搅拌装置的动力连接、实验测试台的轴系延长等场景都可以适用，法兰盘的端面在加工时做了平整处理，两个法兰结合面贴合紧密，不会出现传动过程中的松动异响，4个安装孔的位置精度有严格保证，对接时不会出现孔位错位无法穿入螺钉的问题。相比市面上常见的梅花联轴器、膜片联轴器，这款法兰联轴器的结构更加简单，加工成本更低，自身的转动惯量更小，在高速小扭矩的传动场景下不会因为转动惯量过大导致电机启动负载过高，同时金属材质的法兰结构耐磨性更好，长期使用不会出现弹性元件老化失效的问题，维护成本极低。

　　在建模过程中，所有的尺寸参数都按照实际加工的公差要求进行了设定，轴孔、安装孔、紧定螺钉孔的位置都做了同轴度、位置度的约束，模型可以直接导出工程图用于加工生产，也可以直接导入装配体中完成整机的虚拟装配，验证安装空间是否存在干涉，帮助结构设计人员在设计阶段就排查出安装尺寸不匹配的问题，减少后期实物装配时的整改工作量。对于经常做小型自动化设备设计的工程师来说，这类标准尺寸的法兰联轴器属于常用的通用传动零件，直接调用成熟的三维模型可以大幅缩短绘图时间，不需要每次都从零开始绘制法兰盘的草图、拉伸、打孔，只需要根据实际的轴径需求调整对应的尺寸参数就可以快速衍生出不同规格的法兰连接结构，提升设计效率。
