带开关插座的面板式EMI电源滤波器

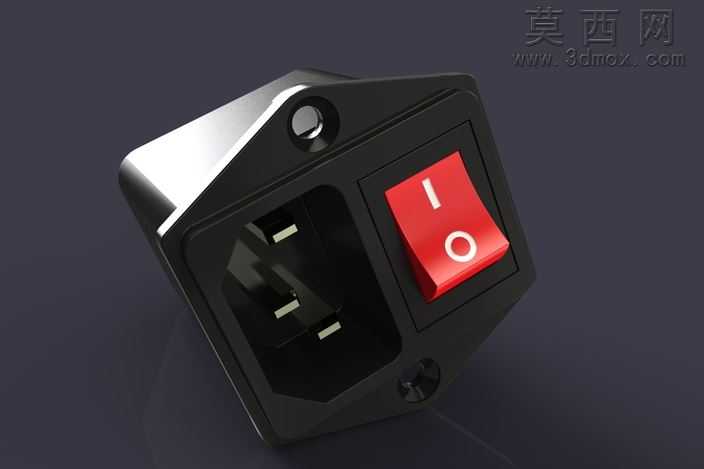

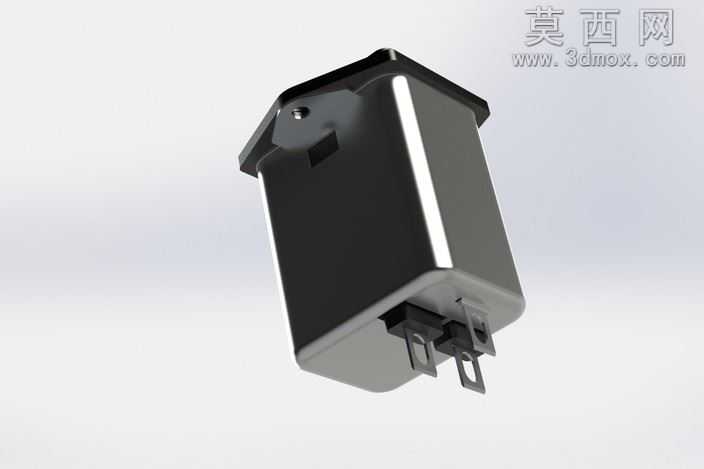

本作品为面板安装式多功能EMI电源滤波器三维模型，集成品字电源输入插座、船型电源开关与滤波功能模块于一体，建模过程严格参照Qualtek Electronics官方产品图纸参数，结合实物手工测量数据完成尺寸校准，确保安装孔位、接口轮廓、开关按键行程等关键尺寸与实物一致。建模阶段采用多配置设计逻辑，分别搭建开关导通、断开两种状态的结构形态，通过切换配置可直观展示开关拨片的位置变化，还原产品实际使用时的操作状态。材质设置上，外壳部分采用哑光黑色阻燃工程塑料材质，调整表面粗糙度参数模拟注塑件的细腻磨砂质感，开关拨片采用亮面黑色硬质塑料材质，与外壳形成细微的质感区分，底部滤波模块封装外壳采用浅灰色哑光工程塑料，金属安装孔位添加金属镀层材质，还原五金件的轻微反光特性，各部件材质重量参数参照实物规格设置，整体重量控制在0.15-0.20lbs区间，仅内部非外露的滤波电路元件未做精细化建模，因此重量与实物存在极小幅偏差。结构设计上，模型完整还原了产品的法兰安装面板结构，面板上预留两个对称的螺丝安装孔，可直接匹配标准面板开孔尺寸实现快速固定，品字插座的接触弹片、开关的拨杆卡位结构均做了细节还原，各部件之间的装配间隙严格按照实物公差设置，无穿模、错位问题。渲染阶段采用柔光摄影棚布光方案，主光源从斜上方45度照射，搭配底部柔光补光消除暗部死黑，添加轻微的环境反射效果，突出塑料外壳的质感与产品轮廓，背景采用浅灰色渐变，避免多余元素干扰产品主体展示，最终渲染效果可清晰呈现产品的外观细节、接口布局与安装结构，可直接用于产品选型展示、安装示意、机电设备装配模拟等场景。
