十端子74x系列片式电阻阵列结构设计

　　在高密度表面贴装电路板的设计场景里，分立电阻的布局往往会占用大量板面空间，尤其是在多通道信号采样、总线阻抗匹配这类需要多组同参数电阻的电路中，采用集成式的电阻阵列能够大幅压缩元件占位面积，同时减少焊接点位带来的可靠性风险，这款十端子的片式电阻阵列就是针对这类需求开发的集成无源元件。从实际电路应用来看，这类电阻阵列常被用在工业控制板卡的IO端口上拉下拉电路、通讯接口的阻抗匹配网络、消费电子主板的电平转换电路中，相比同等阻值规格的多个分立贴片电阻，集成阵列的电阻参数一致性更好，温度漂移特性的匹配度更高，能够有效降低多路信号之间的参数偏差，在高速信号传输场景下，还能减少分立元件布局带来的寄生参数差异，保证信号完整性。

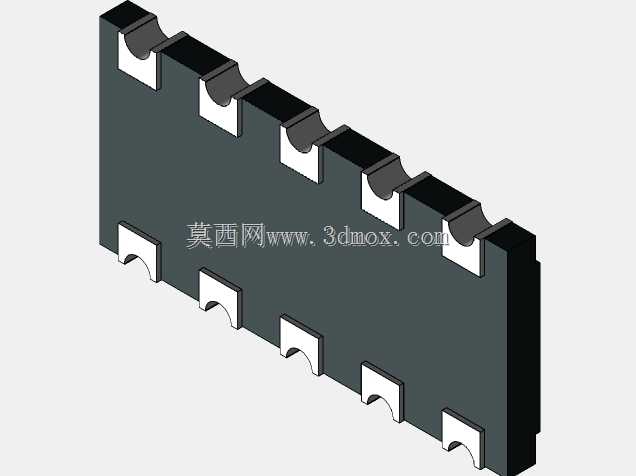

　　从结构设计的角度出发，这款电阻阵列采用双侧对称排布的端子设计，单侧共设置5个焊接端子，整体端子的排布间距遵循标准表面贴装元件的焊盘设计规范，能够适配常规SMT贴装设备的吸嘴拾取尺寸，在回流焊过程中，双侧端子的对称结构可以平衡焊锡熔融时的表面张力，减少元件立碑、偏移等焊接缺陷。元件本体采用耐高温的绝缘封装材料，能够承受表面贴装工艺中无铅回流焊的峰值温度，不会出现封装变形、端子脱落的问题，本体的边缘做了微小的倒角处理，既可以在贴装过程中起到视觉定位的标识作用，也能避免元件边角在周转过程中出现崩缺，影响焊接可靠性。

　　在安装边界的设计考量上，这款电阻阵列的本体厚度控制在常规贴片阻容元件的通用厚度区间，能够适配绝大多数板卡的元件高度限制，不会和上方的屏蔽罩、结构件产生干涉。端子的焊接面做了镀锡处理，镀层厚度符合无铅焊接的工艺要求，焊盘的外露长度经过优化，既能够保证焊接时的焊锡浸润面积足够，形成可靠的焊点，也不会因为焊盘外露过长导致相邻端子之间出现焊锡桥连。元件底部和PCB板面之间预留了微小的间隙，能够让助焊剂挥发的气体顺利排出，减少焊点空洞的产生，同时也方便焊接后的清洗工序，避免助焊剂残留堆积在元件底部长期腐蚀电路板。

　　从功能特性上看，这类集成电阻阵列内部的多个电阻可以根据电路需求设计成独立电阻结构或者共端结构，这款十端子的设计对应内部4组独立电阻加公共端的配置？不对，十端子双侧排布的结构，实际是内部集成了5组独立的电阻单元，每个电阻单元的两端分别引出到两侧对应的端子上，能够灵活适配不同的电路连接需求，既可以作为多路独立的限流电阻使用，也可以通过外部电路连接组成分压、阻抗匹配网络。封装的绝缘电阻足够高，相邻端子之间的耐压能够满足常规低压电子电路的应用要求，不会出现相邻通道之间的漏电问题，在潮湿、高低温变化的工况下，封装材料的吸湿率低，能够保证长期使用过程中的绝缘性能稳定。

　　在三维建模的过程中，需要重点还原端子的实际轮廓尺寸，包括端子的弧形缺口结构——这个结构不是装饰性设计，而是在焊接过程中能够让焊锡沿着缺口形成更好的浸润弯月面，提升焊点的机械强度，同时在视觉检测环节，这个缺口也可以作为AOI设备识别元件方向的特征点，避免元件贴装反向。本体的表面平整度也需要准确还原，因为贴装设备的吸嘴是通过接触本体顶面来拾取元件的，如果顶面的平面度误差过大，会导致吸嘴拾取时漏气，出现抛料的问题。建模时还要注意端子和本体之间的位置公差，端子相对于本体的偏移量需要控制在SMT工艺允许的范围内，否则会导致元件贴装时端子和PCB焊盘对位不准，出现焊接不良。

　　在实际选型应用中，结构工程师在进行PCB布局时，需要根据这款电阻阵列的实际外形尺寸预留对应的焊盘间距和元件占位空间，焊盘的尺寸设计需要匹配端子的宽度和外露长度，不能简单套用分立电阻的焊盘尺寸，否则会影响焊接质量。同时在进行板卡的结构堆叠设计时，要注意元件本体的高度，避免在元件上方布置过高的结构件或者其他元件，留出足够的返修空间，方便后期维修时更换元件。这类集成电阻阵列相比分立元件的另一个优势是，在BOM物料管理中可以减少物料编码的数量，降低SMT换料的频次，提升生产效率，同时减少物料错料的风险，在大批量生产的板卡设计中，这类集成元件的应用比例正在逐步提升。
