车载天线用FAKRA同轴连接组件结构

　　在车载射频信号传输、车载通讯天线布设的场景里，这类FAKRA同轴连接结构是信号链路里不可缺失的基础连接件，日常做车载电子配套结构设计时，经常会碰到这类连接件的选型与安装适配问题。不同于普通低频接插件，FAKRA结构专门针对射频信号的同轴传输做了结构优化，内导体、绝缘介质、外屏蔽层的同轴度公差控制在毫米级以内，能保证高频信号传输过程中的阻抗连续性，避免信号反射带来的传输损耗，适配车载GPS、车载蓝牙、车联网通讯天线的信号传输需求。

　　从实际使用的功能特性来看，这套连接组件包含CODEC与CODED两种防呆编码结构，不同编码的接头无法互插，能避免整车装配过程中不同射频线路错接的问题，毕竟车载射频线路往往有GPS、蜂窝通讯、FM收音等多组线路，错接会直接导致对应功能失效，防呆编码结构能大幅降低总装环节的出错概率。接头的插拔手感做了阻尼优化，插入到位后会有清晰的卡扣锁止反馈，车辆行驶过程中持续的振动工况下，也不会出现松脱断连的问题，外屏蔽层采用全包裹金属结构，能隔绝车载电控系统的电磁干扰，保证弱信号场景下的射频传输稳定性。

　　做这套结构的三维建模时，首先要卡准的就是安装边界尺寸，接头的插针伸出长度、塑壳的安装固定脚间距、尾部线缆的出线弯折半径，都要和实际量产件的尺寸公差保持一致，不然做出来的数模导入整车线束布置图里，会出现安装干涉的问题。塑壳部分的卡扣结构做了等壁厚设计，避免注塑生产时出现缩痕，同时卡扣的变形量控制在材料允许的弹性形变范围内，多次插拔后不会出现卡扣断裂的失效问题。金属内导体的接触端采用弹性接触结构，公头插针插入母头时，弹性接触片能均匀包裹插针，保证接触电阻稳定，不会因为车辆振动出现接触电阻波动导致的信号闪断。

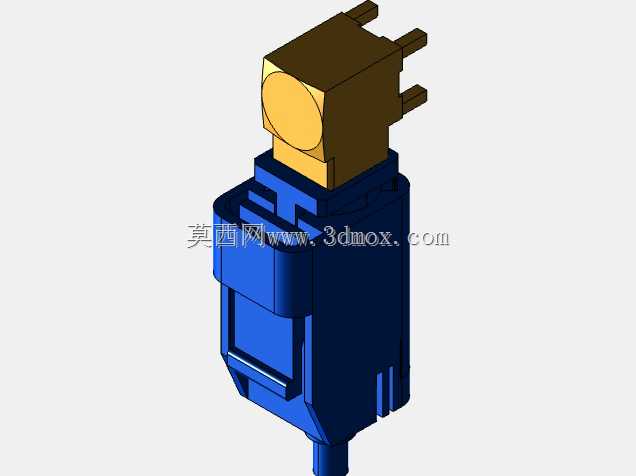

　　实际安装适配的时候，这个接头采用板端弯插结构，固定脚直接焊接在PCB板上，不需要额外的固定结构，占用的PCB板面积很小，适合车载T-BOX、车载天线放大器这类空间紧凑的设备内部布设。接头的蓝色塑壳是对应特定阻抗等级的标识色，选型时可以通过外观颜色快速区分不同阻抗、不同用途的FAKRA接头，不用反复核对零件编号，提升物料分拣与装配的效率。建模过程中，同轴结构的配合间隙要留足合理公差，内导体和绝缘介质之间的间隙控制在0.05mm以内，既保证装配顺畅，又不会因为间隙过大导致内导体偏心影响射频性能，外屏蔽壳和塑壳之间采用过盈配合，装配后不会出现壳体松动的问题。

　　在车载环境的可靠性验证维度，这套连接结构的耐温范围覆盖-40℃到105℃，能适应车辆在不同气候区域的使用场景，不管是北方冬季的低温环境，还是夏季暴晒后车内的高温环境，接头的塑壳材料都不会出现变形脆化，金属接触件也不会出现氧化导致的接触不良。建模时还要考虑尾部线缆的折弯应力释放，接头尾部和线缆衔接的位置做了锥度过渡结构，线缆弯折时应力不会集中在接头和线缆的压接位置，避免长期振动后线缆芯线断裂的问题。做结构评审的时候，要重点核对防呆键的位置尺寸，一旦防呆键的尺寸做偏，就会出现同编码接头插不进去，或者不同编码接头能误插的问题，直接导致零件报废。另外，接头的插拔力控制在合理区间，既不会因为插拔力过大导致装配困难，也不会因为插拔力过小导致锁止不可靠，这些细节参数在三维建模时都要通过配合间隙的调整来匹配实际量产的性能要求。
