韧性钢钻孔导向定位支座结构设计

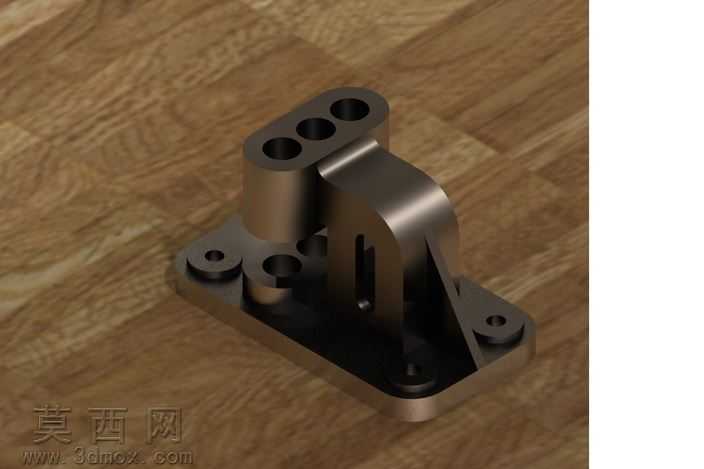

本作品为韧性钢材质的钻孔导向定位支座三维模型，建模阶段采用参数化特征建模思路完成整体结构搭建，首先以底部安装法兰板作为基础特征，绘制带圆角的矩形安装基板轮廓，在基板四角位置创建沉头安装孔特征，用于实现支座在加工工位的螺栓固定，保证使用过程中的结构稳定性。在基板上方依次构建立式导向支撑结构，主体支撑臂采用带拔模斜度的厚壁结构设计，同时在支撑臂与底板连接处添加三角形加强筋特征，有效提升整体结构的抗扭、抗弯载荷能力，避免钻削作业过程中支座受侧向力出现形变偏移。导向部位设置多组同轴导向孔，不同孔径的导向孔沿支撑臂顶部排布，可适配不同直径钻头的钻孔导向需求，导向孔内壁做等直径圆柱面约束，建模时严格控制孔位的同轴度、垂直度公差参数，保证钻头进给过程中的导向精度。支撑臂侧面开设长条形排屑让位槽，可在钻削作业时排出金属切屑，同时为钻头进给提供足够的行程空间，避免结构干涉。材质配置阶段为模型赋予哑光深灰金属材质，模拟韧性钢经发黑处理后的表面质感，调整材质的粗糙度、金属度参数，还原金属构件的真实光影反射效果；渲染阶段采用木质工作台作为承载背景，搭配柔和的侧方主光源与环境补光，清晰呈现模型的结构轮廓、孔位分布与加强筋细节，突出构件的工业质感。整体结构设计兼顾导向精度、结构刚性与安装便捷性，各特征之间做圆角过渡处理，避免应力集中问题，可作为韧性钢钻削加工工序的专用导向工装使用，建模过程中所有特征均保留完整参数，可根据实际加工的钻头规格、安装尺寸需求快速调整孔位直径、基板尺寸、支撑臂高度等参数，适配不同的钻削加工场景。
