简约双齿针扣式皮带扣结构设计

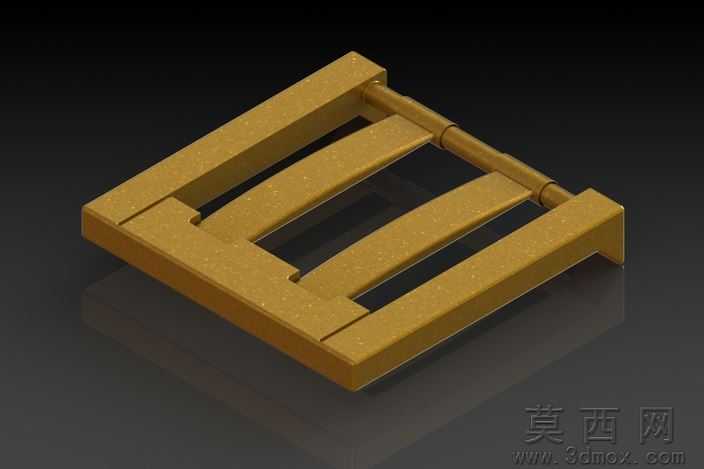

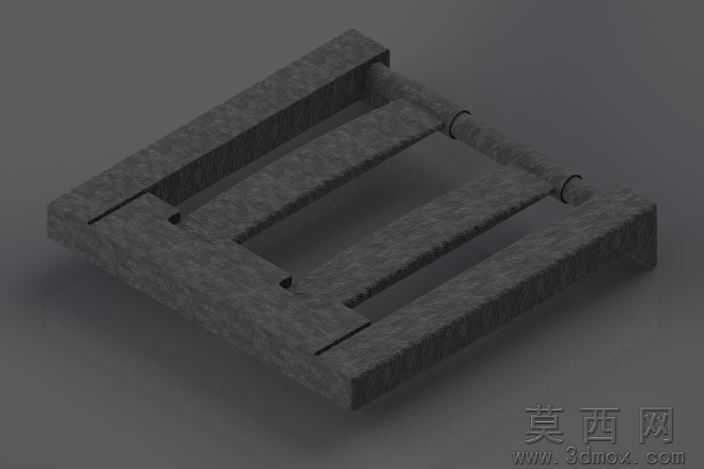

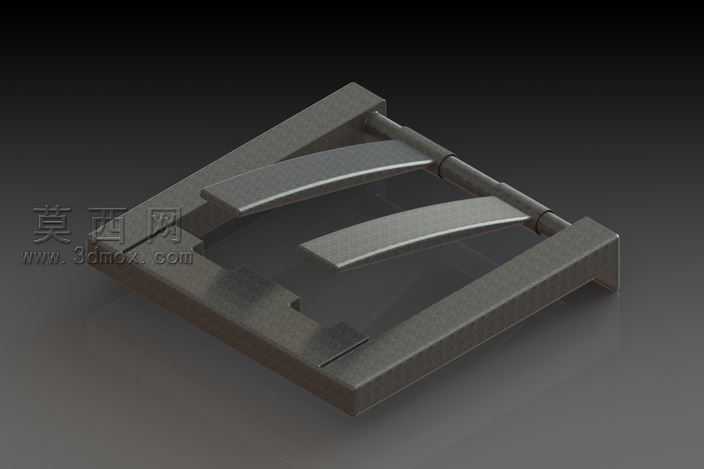

本作品为双齿针扣式皮带扣的三维参数化设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先绘制皮带扣外框的闭合草图，通过拉伸凸台命令生成基础框架实体，针对框架边角做等半径圆角处理，避免尖锐棱角带来的使用剐蹭风险，同时提升整体造型的流畅质感。扣体中部的两根弧形扣齿，采用草图绘制弧形轮廓后双向拉伸的方式生成，扣齿与外框之间的铰接转轴，通过同轴心配合完成装配约束，还原真实皮带扣转轴的转动自由度，可模拟扣齿开合的实际使用动作。材质与渲染阶段，为扣体外框赋予磨砂哑光金属材质，调整材质粗糙度参数模拟锌合金压铸后的细腻磨砂质感，为扣齿赋予半亮面金属材质，通过细微的材质光泽差异区分不同功能部件，渲染时采用三点布光方案，主光源从斜上方45度投射，突出金属材质的明暗层次与结构轮廓，辅光源补亮暗部避免结构细节死黑，背景采用深灰渐变底色，弱化环境干扰突出皮带扣本身的结构形态。结构设计上，外框采用一体式弯折造型，既保证整体结构强度，又简化了生产加工的工序，铰接转轴与外框的连接位做了加厚处理，提升反复开合的耐用性，两根扣齿的弧度经过反复调整，既保证扣合时能顺畅穿过皮带孔，又能在扣合后提供足够的卡紧力避免皮带松脱，扣齿边缘做了微小倒角处理，防止使用时划伤皮带表面。整体设计遵循实用五金的设计逻辑，在保证结构功能完整的前提下，通过简洁的线条造型兼顾了外观的简约质感，所有特征均保留完整建模参数，可根据实际生产需求调整外框尺寸、扣齿间距、转轴直径等参数，适配不同宽度的皮带使用场景。
