立式承压罐体支撑结构三维设计

　　本次设计的立式承压罐体结构，主要面向化工、食品加工、水处理等行业的常压或低压流体存储、介质缓冲工况，可作为生产流程中的中间储槽、反应静置单元或是物料缓存容器使用，适配厂区内固定安装的连续生产管线布局。从实际工程落地的角度出发，该结构在设计阶段优先考虑了现场安装的边界条件：底部采用三梁式型钢支撑框架，框架主梁沿罐体周向均匀排布，每根主梁的安装孔位预留了足够的地脚螺栓调节余量，可适配不同平整度的混凝土设备基础，安装时无需额外做复杂的基础预埋处理，仅需按照支撑脚的定位尺寸打膨胀螺栓即可完成固定，大幅降低现场施工的调整工作量。

　　罐体主体采用等直径立式圆筒结构，顶部为标准椭圆封头形式，封头位置预留了多组工艺接管接口，可根据实际生产需求接入进料管、排空管、压力表接口、安全阀接口等不同功能的管线，接口的排布避开了顶部操作维护的人行通道区域，日常巡检时操作人员可直接在顶部平台完成阀门操作、仪表读数等工作，不会被管线磕碰。罐体下部的出料接口设置在支撑框架的空档位置，距离地面的预留高度足够安装下游的输送泵或是出料阀门，无需额外架高罐体即可满足管路安装的操作空间要求。

　　在结构强度设计层面，筒体壁厚按照常规低压容器的计算规则选取，同时在筒体与底部支撑的连接位置做了局部加厚处理，加设了环形加强筋，避免罐体满载时支撑位置出现局部应力集中导致的筒体变形；顶部封头的接管位置也做了补强圈设计，抵消开孔对筒体整体强度的削弱。支撑框架的型钢选型经过载荷校核，除了承受罐体自身的自重、满载物料的重量之外，还预留了1.5倍的安全余量，可承受厂区内常规的风载、轻微地震载荷以及管线连接带来的附加外力，不会出现支撑失稳的问题。

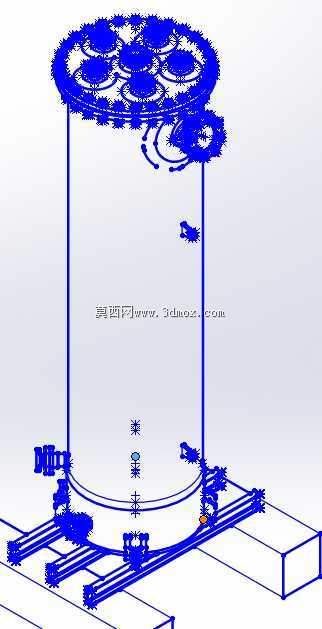

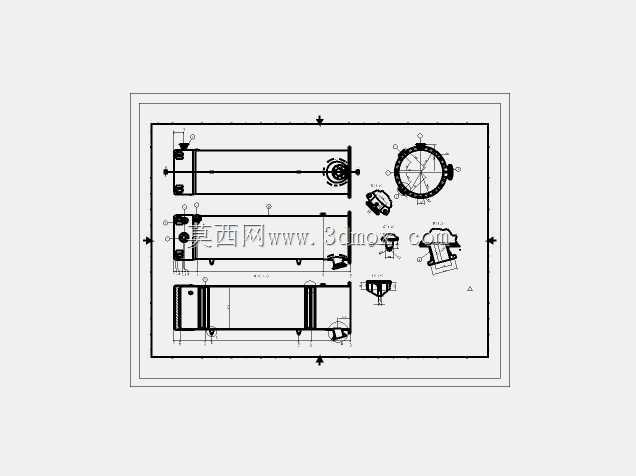

　　从三维建模的细节来看，该模型完整还原了实际加工需要的所有结构特征：包括支撑梁之间的连接角板、地脚板的螺栓过孔、筒体上的接管凸台、顶部封头的接口排布，所有特征的尺寸都按照1:1的实际加工比例绘制，结构工程师可以直接在该模型基础上调整接管位置、更改筒体直径与高度参数，快速适配不同容积需求的项目；施工方也可以直接参考模型的支撑结构尺寸，提前预制支撑框架，缩短现场安装的周期。需要注意的是，该结构的安装边界需要预留足够的侧向操作空间，罐体周边至少要留出600mm以上的巡检通道，顶部如果设置操作平台的话，需要将平台的支撑与罐体支撑做独立设计，避免平台的载荷直接传递到罐体壁板上，造成壁板局部变形。另外在管路连接时，与罐体接口对接的管线需要做软连接处理，减少管线振动传递到罐体上，避免长期振动导致的焊缝开裂问题。
