立式再沸器工业换热设备结构设计

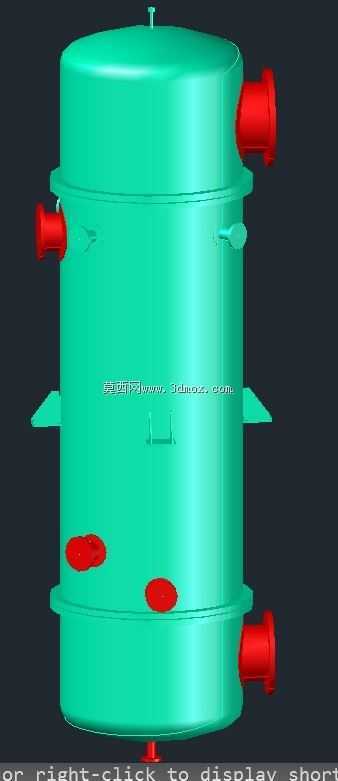

　　做化工装置工艺配管和设备建模快十年，经手的塔器配套再沸器少说也有三四十套，这次做的立式热虹吸式再沸器结构，是针对精馏塔底物料汽化工况做的适配设计，和常见的卧式热虹吸、釜式再沸器的安装逻辑完全不同。先从安装边界说，这个立式结构采用耳式支座支撑，四个支耳沿筒体周向均匀分布，安装时支耳直接搭在钢架的设备梁上，不需要额外做落地式基础，能节省装置区的垂直方向占地，尤其适合框架式布置的精馏工段，支耳的位置特意选在筒体中下部，避开了上下封头的焊缝热影响区，也给底部接管的配管留出了足够的操作空间，不会出现支耳和管道、管架碰撞的问题。

　　设备的筒体采用等径直筒结构，上下都是标准椭圆形封头，顶部封头只设置了一个小口径的排气口，主要用于开车初期排净设备内部的不凝性气体，避免气阻影响换热效率，正常运行时这个管口保持常闭或者微开状态。筒体上的接管布局完全按照工艺流向做了排布：侧面偏上位置的大口径接管是汽化后的汽相出口，直接对接精馏塔的底部进料口，因为热虹吸再沸器是依靠塔底液柱和设备内汽液混合物的密度差实现自然循环，所以这个汽相口的标高必须比塔底的液相回流口高出合适的高度差，才能保证循环动力足够，建模的时候特意核对了管口的方位角，保证汽相出口和塔的对接管口方位完全对齐，减少现场配管的弯头数量，降低管路阻力。

　　筒体侧面偏下的两个对称大口径接管是工艺介质的进料口，分别对接塔底来的液相物料管路，对称布局的目的是让进入再沸器的冷物料能够均匀分布在筒体下半部分的换热区域，避免出现偏流导致局部换热不充分，也能减少筒体内部的物料冲蚀。筒体下部的两个带法兰的人孔结构，是为了后期检修时清理换热管外壁的结垢，因为再沸器处理的物料如果含有易聚合、易结焦的组分，运行一段时间后换热面会附着垢层，降低传热系数，这两个手孔/人孔的位置刚好对准下部换热管区，检修人员不需要拆开整个封头就能完成清垢作业，能大幅缩短检修周期。

　　筒体最下方的大口径接管是排净口，用于停车时排净设备内部的残液，管口直接延伸到下封头的最低点，避免积液残留。整个设备的外部接管都采用了带颈对焊法兰连接，法兰的压力等级和工艺系统的设计压力完全匹配，所有接管的伸出长度都考虑了保温层厚度，保证法兰螺栓的安装操作空间不会被保温层覆盖。设计的时候特意做了管口方位的碰撞检查，把所有接管的方位和相邻的平台爬梯、工艺管道、仪表测点都做了避让，比如侧面的液位计接口、温度测点接口都布置在操作侧，方便现场巡检人员读取数据，不会被管道或者钢架挡住视线。

　　从功能特性来说，这个立式再沸器的换热管束采用立式排布，管程走加热蒸汽，壳程走被加热的塔底物料，蒸汽从上部的管程接口进入，冷凝水从下部的管程接口排出，和壳程的物料形成逆流换热，传热效率比卧式结构更高。因为是立式安装，设备内的汽液混合物向上流动的过程中就能完成相分离，不需要额外设置汽液分离空间，所以设备的整体直径比同处理量的釜式再沸器小很多，适合处理量不大但对传热温差要求高的精馏工况。建模的时候把筒体的壁厚、封头的壁厚都按照压力容器的设计规范做了取值，考虑了设计压力、设计温度下的材料许用应力，支座的载荷也按照设备满水重量加操作重量做了校核，保证支撑结构的强度足够，不会出现运行时支座变形的问题。另外筒体上的接地板、保温支撑圈这些附属结构也都做了细化，保温支撑圈沿筒体轴向每隔一段距离设置一圈，用来支撑外部的保温层，避免保温层下滑，接地板的位置设在支座附近，方便现场做静电接地，满足化工装置的防静电要求。
