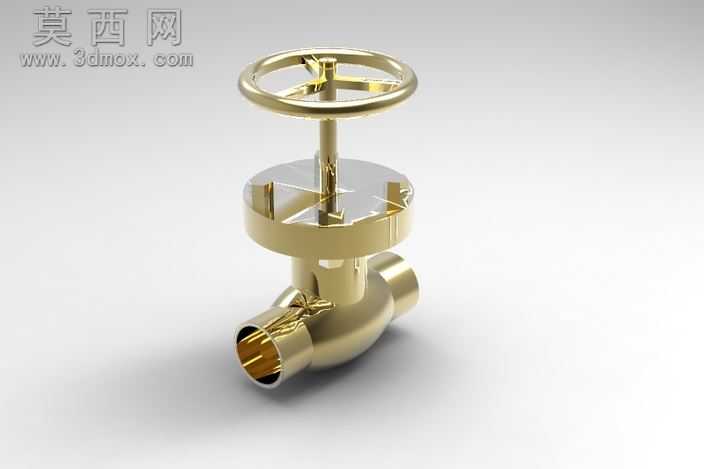

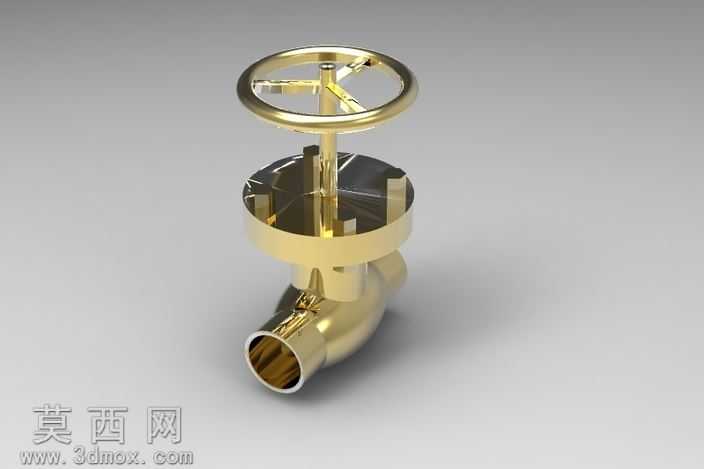

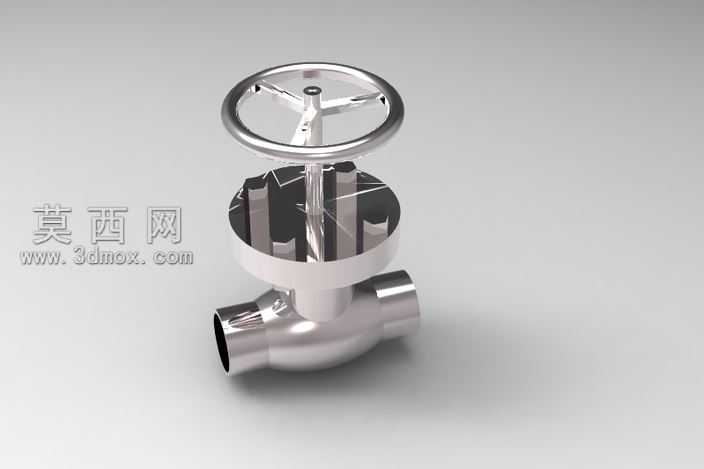

手轮式不锈钢截止阀工业三维设计作品

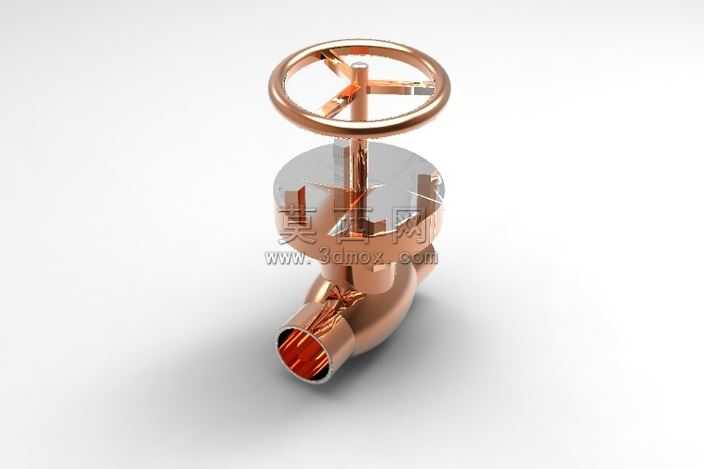

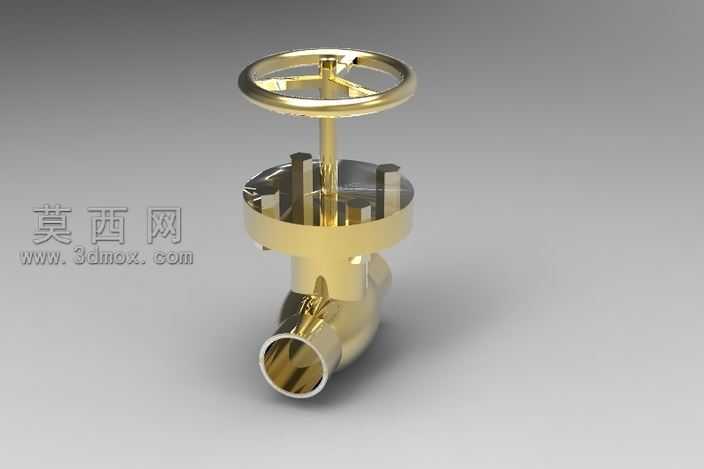

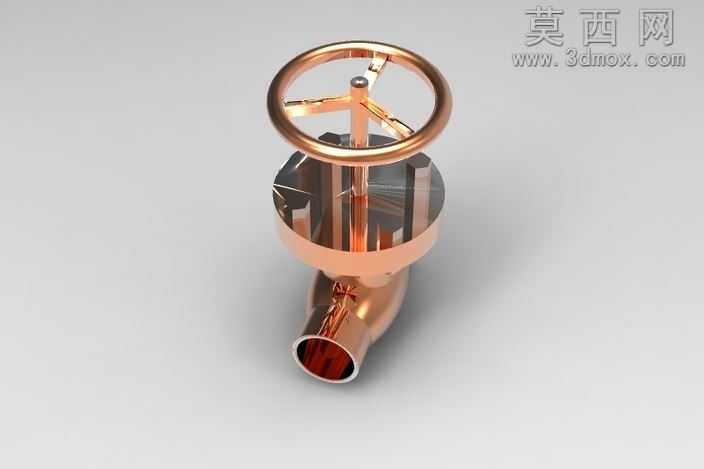

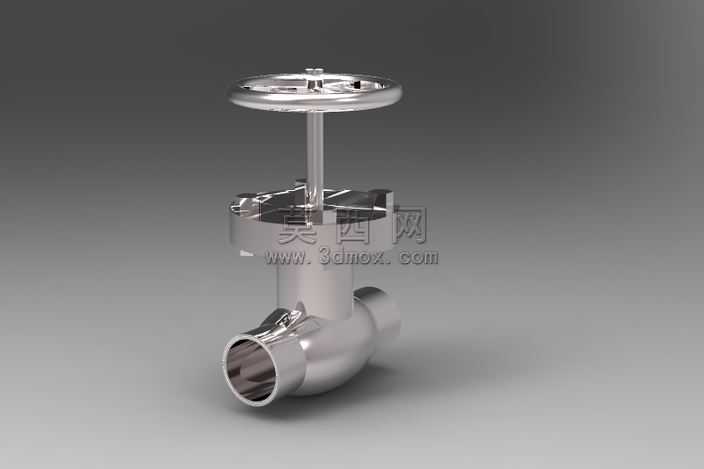

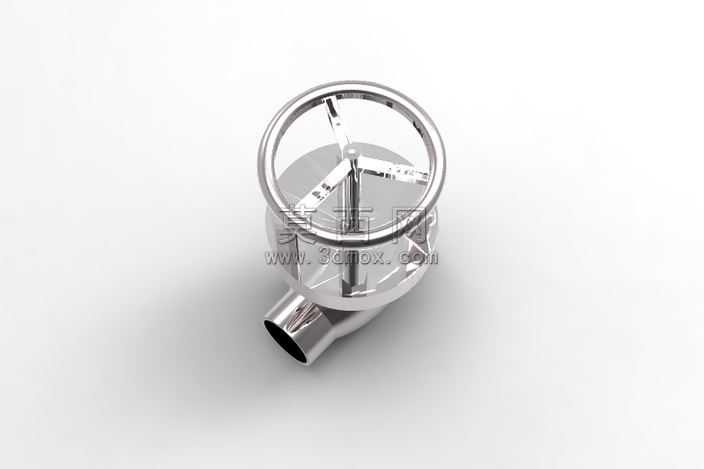

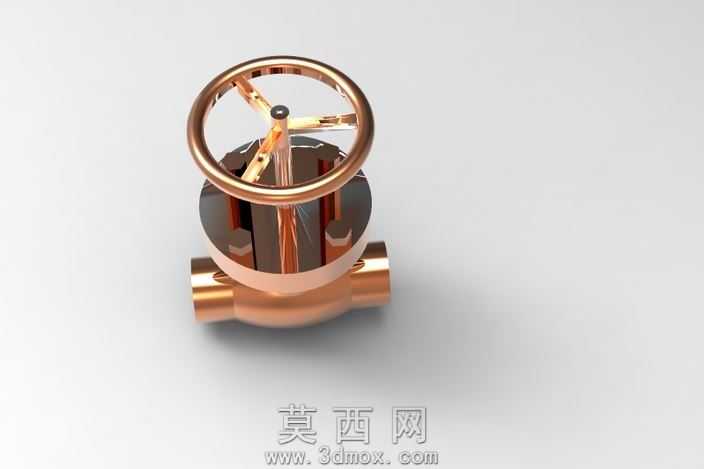

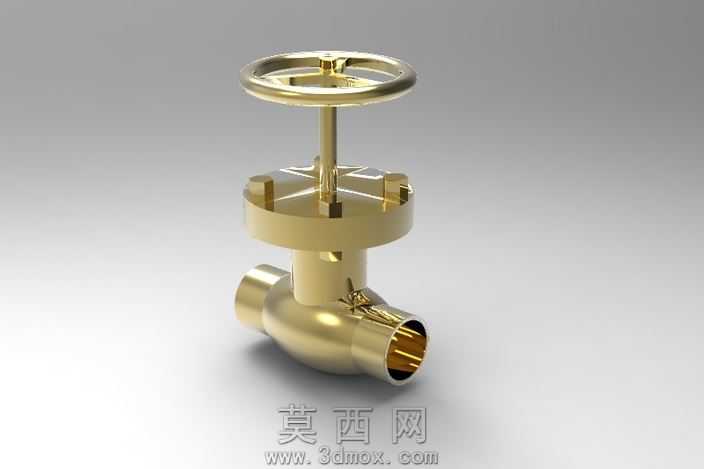

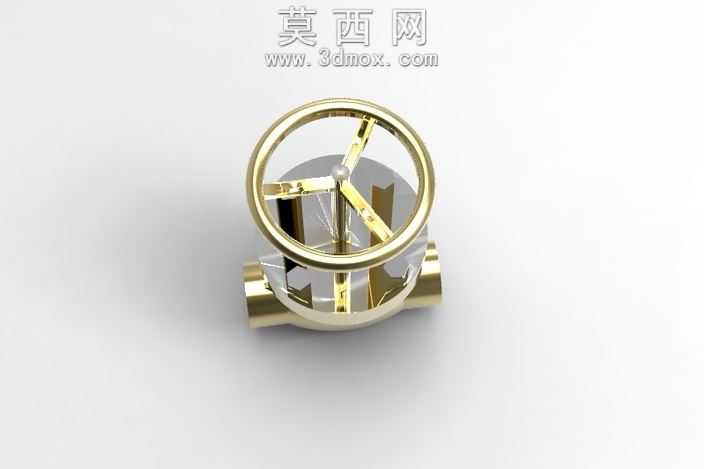

本作品为手轮驱动式截止阀三维建模成果，建模阶段以工业截止阀的实际功能结构为核心依据，首先梳理截止阀的启闭逻辑：通过顶部手轮旋转带动阀杆做轴向升降，实现阀瓣与阀座密封面的贴合与分离，以此完成管路介质的通断控制，建模过程严格遵循截止阀的结构比例规范，先搭建整体装配骨架，再依次完成阀体、阀盖、阀杆、手轮、密封组件等独立零件的参数化建模，各零件间的装配约束完全匹配实际工业装配逻辑，保证手轮与阀杆的传动关系、阀瓣与阀座的配合位置、阀体进出口的管路连接尺寸均符合通用工业阀门的设计标准。材质与渲染阶段，针对阀体、手轮、阀杆等金属部件，赋予抛光不锈钢材质，调整材质的金属度、粗糙度与反射参数，还原不锈钢金属表面的亮泽质感与清晰环境反射效果，密封部位则赋予非金属密封材质的哑光质感，通过光影层次区分不同部件的材质差异；渲染时采用柔和的影棚布光方案，主光源从斜上方投射，勾勒出手轮的环形轮廓与阀体的曲面结构，辅助光源补全暗部细节，避免金属部件出现死黑区域，同时添加柔和的环境闭塞效果，强化各零件衔接处的结构层次感，让整体模型的视觉呈现更贴近真实工业产品的实物质感。结构设计上，阀体采用角式流道结构，进出口呈垂直角度布置，流道内壁做平滑过渡处理，减少介质流动时的阻力损失；顶部手轮采用三辐条环形结构，既保证操作时的施力便利性，又兼顾结构轻量化；阀杆与阀盖的衔接部位预留密封装配空间，符合实际截止阀的填料密封安装需求，整体模型无多余冗余结构，所有特征均服务于截止阀的实际功能，可用于工业阀门的结构展示、教学演示以及产品设计前期的方案验证。
