二分之一口径直式恒温控制阀三维设计

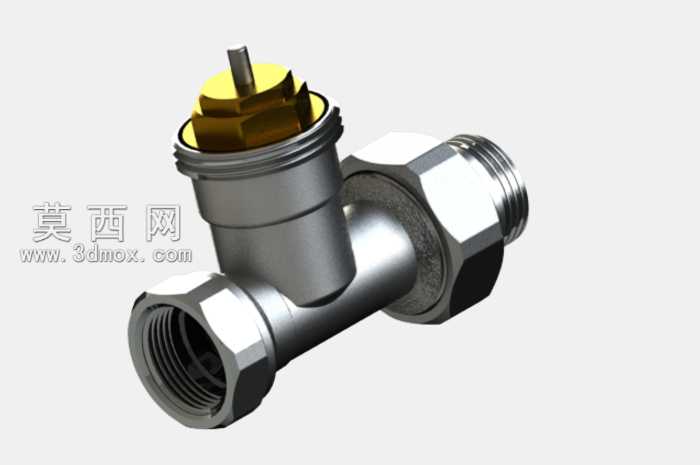

本作品为1/2口径直式恒温控制阀的三维参数化建模成果，建模过程严格遵循水暖阀门的实际生产尺寸规范，还原产品的真实装配关系与功能结构。建模阶段首先梳理恒温阀的核心组成模块，分别构建阀体主体、内置温感驱动组件、活接锁紧螺母、内外螺纹连接端、顶部阀杆调节结构等独立零件，对每个零件的几何特征做精准还原：阀体采用三通式流道结构，进水端为内螺纹接口、出水端搭配带密封槽的活接外螺纹结构，方便管路安装时的角度调整与密封压紧；内置温包组件还原了感温介质腔、顶针传动结构、复位弹簧的装配层级，顶部阀杆预留了外接恒温控制器的连接卡位，可匹配标准温控头实现自动温度调节。材质与渲染阶段针对不同零件的实际用材做区分设置：阀体与锁紧螺母采用黄铜镀镍金属材质，调整金属粗糙度参数模拟哑光镀镍的细腻金属质感，还原真实五金件的表面反光特性；内部温包外壳采用工程塑料材质，设置轻微的漫反射效果区分金属部件；密封垫片采用橡胶材质，添加细微的表面纹理提升真实感；渲染时采用柔和的工作室打光方案，多角度呈现阀门的结构细节，重点突出螺纹牙型、六角锁紧面、流道过渡圆角等加工特征，避免过度反光掩盖结构细节。结构设计上充分考虑恒温阀的实际工作逻辑，还原了温包受热膨胀顶推阀杆、改变阀瓣开度调节热水流量的功能结构，所有配合面均按照实际装配公差做间隙预留，活接螺母与阀体的连接位置做了限位结构设计，避免安装时螺母脱出；流道内壁做平滑过渡处理，减少流体阻力的设计细节也在模型中有所体现，整体模型可用于产品结构展示、安装教学演示、水暖系统装配模拟等场景，建模过程中对零件的倒角、退刀槽等加工工艺特征做了完整保留，符合机械加工的实际生产要求，没有出现几何破面、特征缺失等建模问题，各零件可独立拆分用于生成工程加工图纸。
