铝土矿水泥厂用方形支撑料斗结构

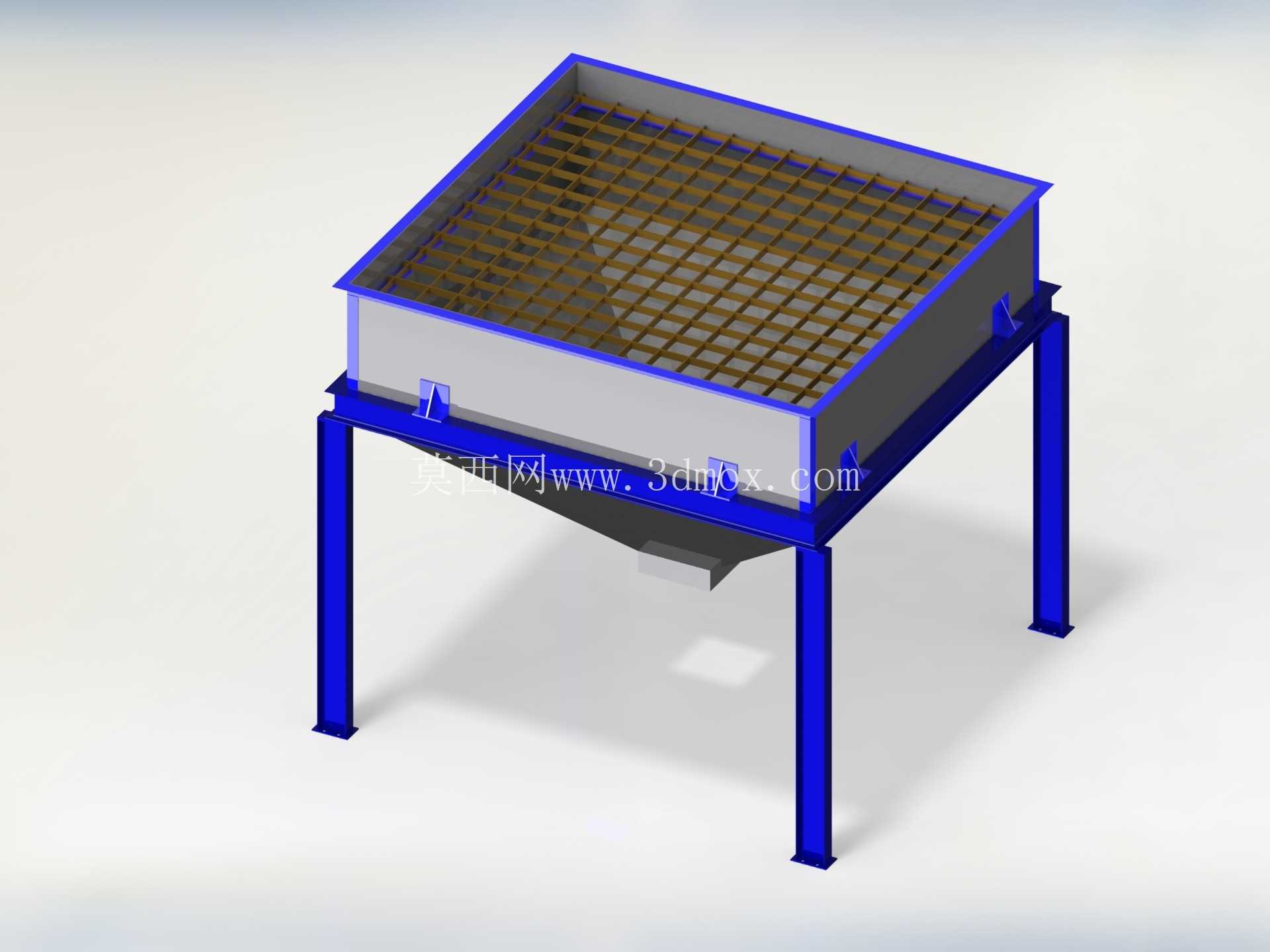

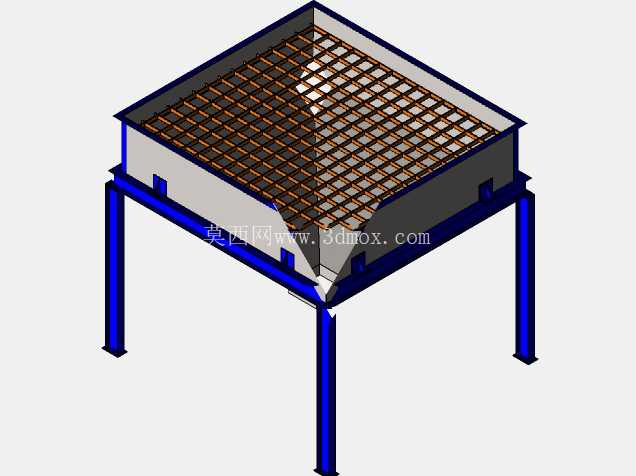

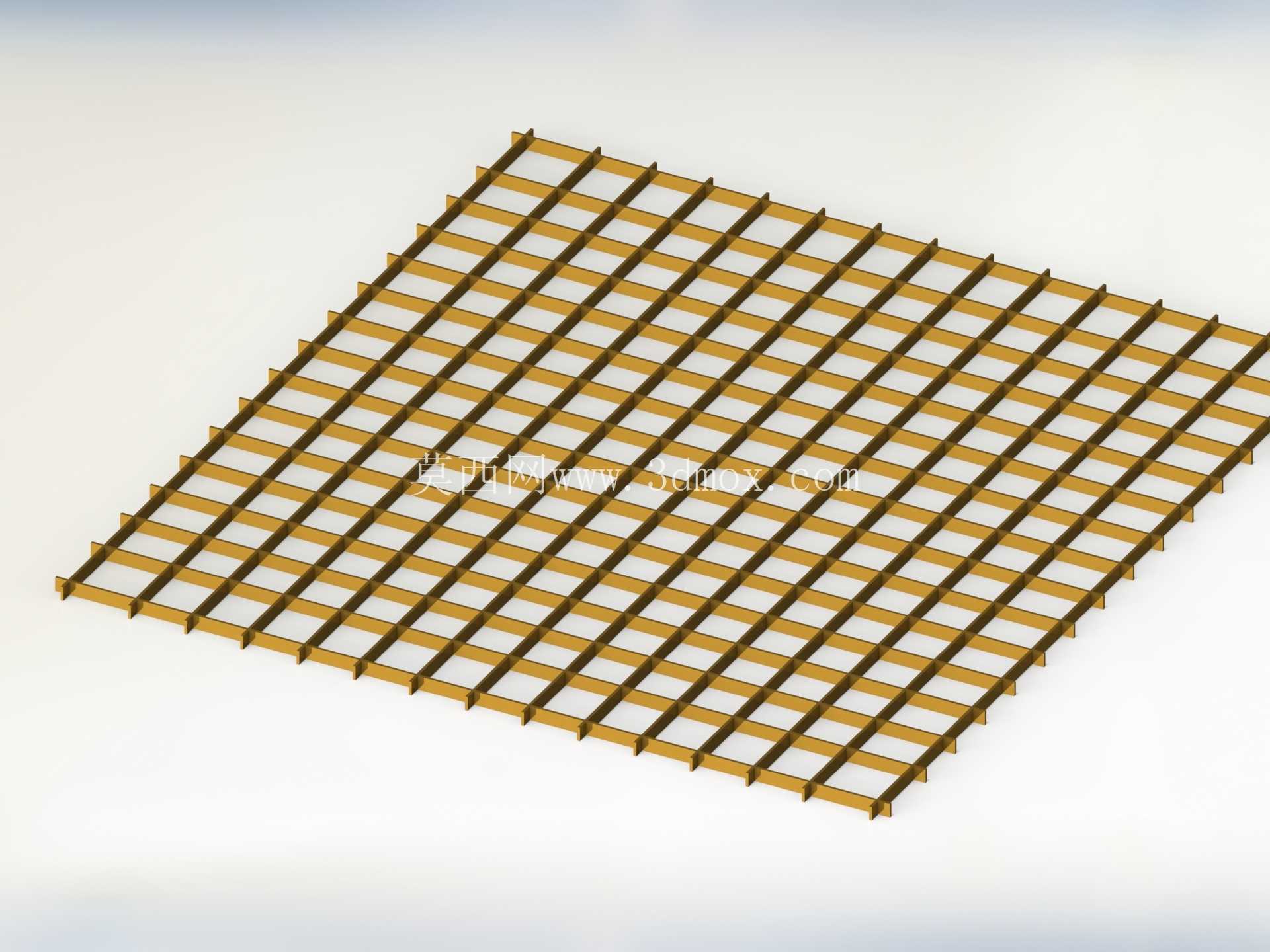

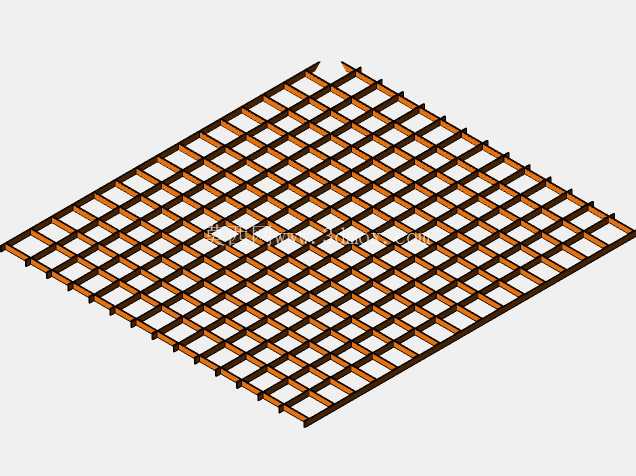

　　在铝土矿初碎段、水泥生料制备工段的散料中转环节，这类带支撑腿的方形料斗是衔接上游筛分、下游给料设备的核心中转结构，主要承担散状物料的暂存、均布给料功能，避免上游来料直接冲击下游输送或粉磨设备，同时缓冲生产流程中的物料流量波动，保障工段连续稳定运行。从结构设计逻辑来看，上部采用方形敞口设计，是为了匹配上游振动筛、皮带机的落料范围，敞口边缘做外翻折边加强，既可以提升敞口的抗变形能力，也方便现场安装防尘密封胶条，减少落料过程中的粉尘外溢；敞口内部铺设的格栅结构，主要作用是拦截来料中混入的超径大块物料、以及开采运输过程中混入的金属杂物，避免大块物料进入下游磨机造成卡料、衬板异常磨损，格栅采用等间距排布的方钢焊接而成，栅条间距根据下游磨机的进料粒径要求设定，既保证合格物料顺利通过，也不会因为栅条过密造成堵料。

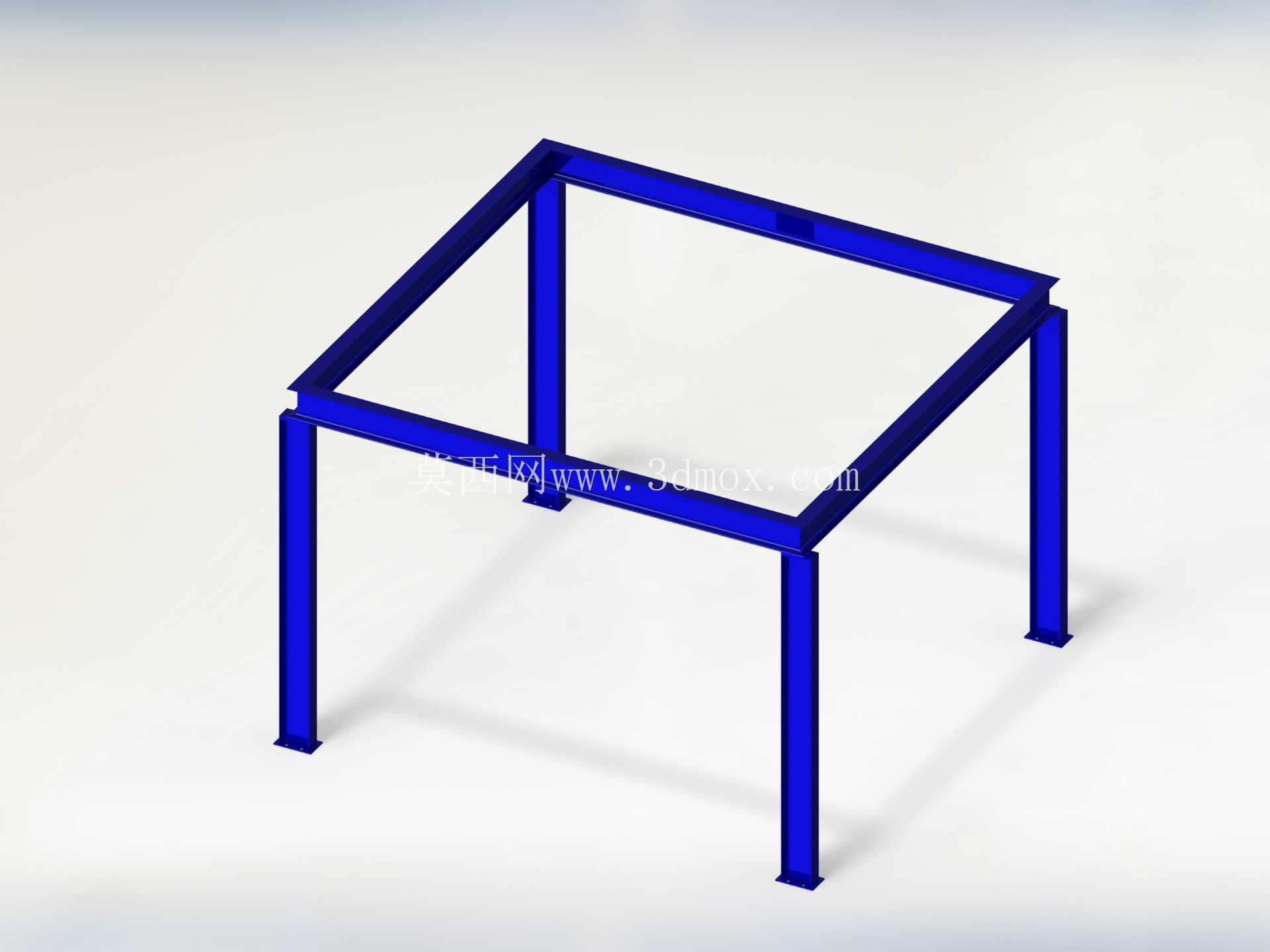

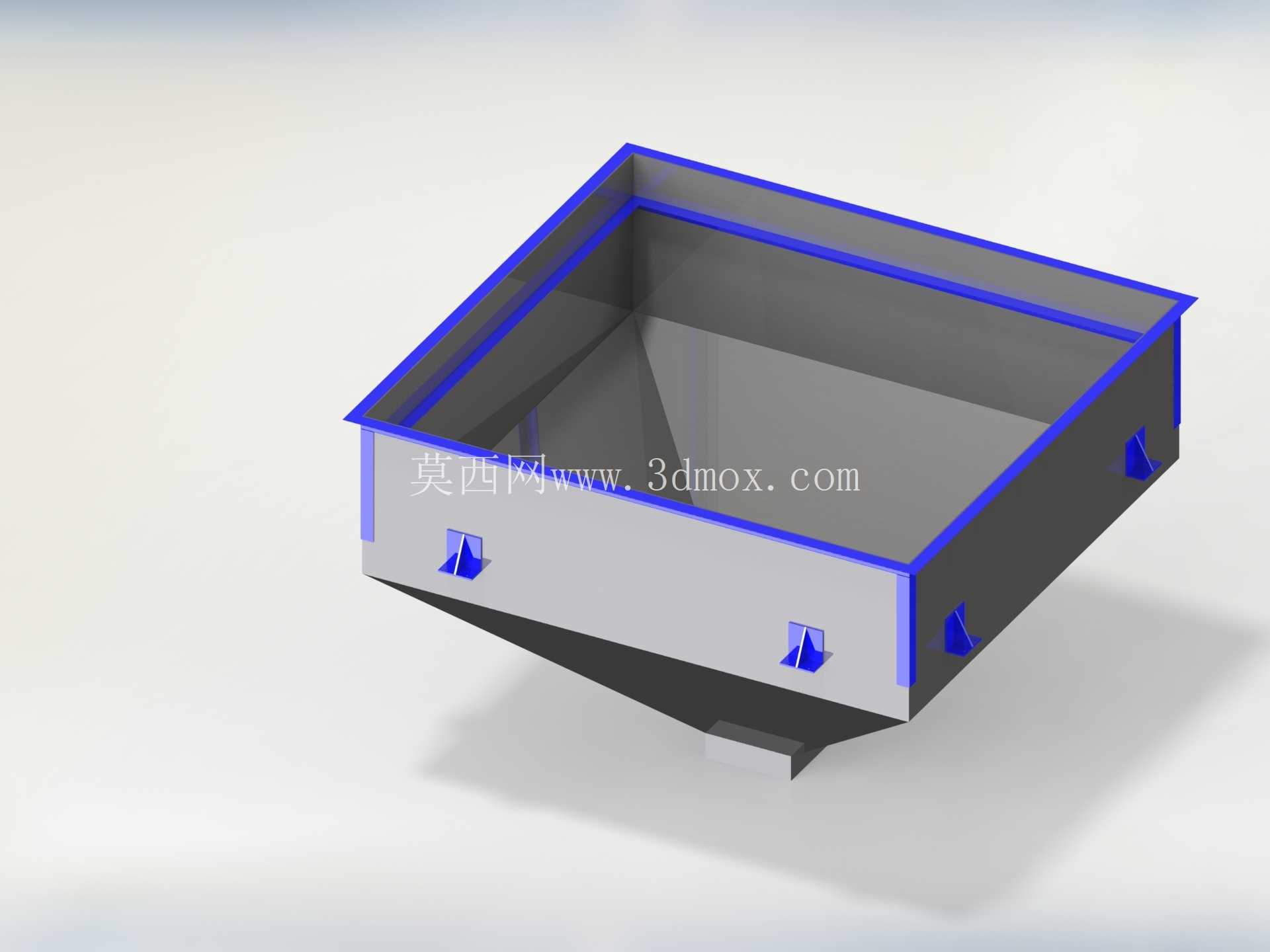

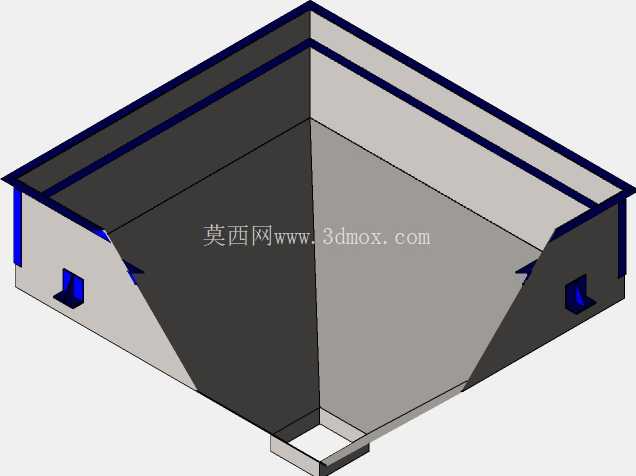

　　料斗仓体采用上直下锥的结构形式，直段部分提供足够的暂存容积，能够缓冲上游来料的短时波动，比如上游皮带机换料、短暂停机重启时的物料冲击，锥段部分的倾斜角度经过散料安息角核算，针对铝土矿、水泥生料这类含水率波动较大的散料，锥壁倾角设置大于物料的最大安息角，避免物料在锥段粘附、架桥堵料，锥段底部设置的出料口尺寸匹配下游给料设备的进料口尺寸，保证物料均匀连续流出。支撑结构采用四根等边角钢焊接的支腿，支腿与仓体之间设置三角加强筋板，提升整体结构的抗冲击载荷能力，支腿底部设置安装底板，底板上预留螺栓安装孔，方便现场与土建基础或者下部设备平台做固定连接，支腿的高度根据下游给料设备的安装高度确定，预留出足够的设备安装、维护操作空间。

　　设计过程中需要重点核算几个边界参数：首先是仓体的有效容积，要匹配上游设备的峰值来料流量和下游设备的额定处理能力，避免出现溢料或者空仓待料的情况；其次是整体结构的载荷，除了料斗自身的结构重量，还要满载状态下物料的静载荷、以及落料过程中的动冲击载荷，保证支腿、仓壁的强度满足满负荷运行要求，不会出现结构变形；另外是安装边界尺寸，上部敞口的外形尺寸要小于上游落料点的安装空间，支腿的跨距要匹配下部基础的预埋螺栓位置，出料口的中心高度要和下游设备的进料口中心对齐，避免现场安装出现错位。仓壁的板材厚度根据物料的磨琢性选择，针对铝土矿这类磨琢性较强的物料，直段和锥段的内壁可以根据使用需求加装耐磨衬板，延长料斗的使用寿命，减少日常维护的工作量。

　　这类料斗在现场安装时，需要保证整体的水平度，避免因为安装倾斜造成物料偏载，导致一侧仓壁磨损过快、出料偏斜的问题，格栅部分需要做成可拆结构，方便定期清理拦截的大块杂物，也方便在出现堵料时快速疏通。
