TS20电源变压器柜体结构三维设计

　　这款TS20电源变压器的柜体结构设计，首先要匹配中小功率配电场景的安装需求，常见于工业车间低压配电支路、商用建筑楼层供电节点、小型设备集群供电配套这类场景，柜体本身承担着内部电磁组件防护、外部接线端隔离、安装运维操作空间预留的核心作用。从结构设计逻辑来看，整体采用长方体落地式布局，底部预留了整圈安装法兰边，法兰边上预设的安装孔位匹配常规10号槽钢安装基座的孔距，安装时不需要额外打孔适配，直接通过膨胀螺栓或者焊接压板就能完成固定，底部抬高的底座结构能避免地面积水、积尘侵入柜体内部，适配车间、地下配电间这类地面易潮湿积灰的安装环境。

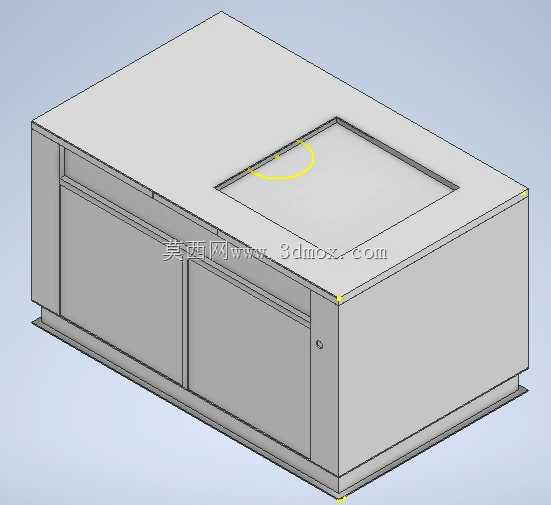

　　柜体正面采用双开门结构设计，两门的拼接缝处设置了隐藏式密封胶条槽，安装胶条后能达到IP54的防护等级，柜门的合页采用内置式承重合页，单扇门承重不低于80kg，完全能承载内部安装的二次接线端子排、温控模块、状态显示组件的重量，右侧柜门设置了三角锁芯的锁具，非运维人员无法随意开启，避免误触带电部件带来的安全隐患。柜体顶部预留了方形的接线检修口，检修口边缘做了翻边防水结构，配套的盖板通过快拆螺丝固定，日常运维时不需要拆除整个顶盖就能完成高压进线、低压出线的接线操作，也能方便后期对顶部的温度传感器、泄压装置进行检修更换，检修口的尺寸刚好能容纳单人俯身操作，不会因为开口过大影响柜体顶部的结构强度。

　　从内部空间划分来看，柜体下部预留了变压器铁芯、绕组组件的安装位，安装位的底部设置了带减震垫的安装螺柱，螺柱的位置匹配TS20系列变压器核心组件的标准安装孔距，不需要额外制作转接支架就能完成核心部件的固定，减震垫能降低变压器运行时的电磁振动传递到柜体，避免柜体共振产生的噪音，也能减少振动对周边接线端子的松动影响。柜体上部预留了独立的元器件安装腔，和下部的变压器主腔通过隔板分隔，隔板上预留了穿线胶圈孔，强弱电走线完全分离，避免电磁干扰影响二次控制元件的正常运行，元器件腔的深度刚好能容纳常规的断路器、电流互感器、温控仪等元件，腔体内壁预设了DIN导轨安装槽，不需要额外打孔就能快速固定导轨，提升装配效率。从外形尺寸的边界设计来看，整体宽度控制在1.2米以内，深度控制在1米以内，高度控制在0.9米，这个尺寸刚好能通过常规的车间防火门、电梯轿厢，运输过程中不需要额外拆解，现场就位时只需要两名运维人员就能完成搬运，不需要动用大型吊装设备，适配很多空间狭窄的配电间安装场景。柜体的所有钣金折边都做了R3的圆角处理，没有尖锐的毛刺边，避免装配和运维过程中划伤操作人员，柜体的侧板和背板采用螺栓固定的可拆卸结构，后期如果需要更换内部绕组或者进行深度检修，拆除侧板就能获得足够的操作空间，不需要整体移动柜体。

　　在散热设计上，柜体的两侧下部预留了隐藏式进风栅，进风栅内部加装了防尘滤网，顶部检修口周边预留了出风间隙，形成自然对流的散热风道，变压器运行时产生的热量能通过自然对流从顶部排出，不需要额外加装散热风机就能满足额定负载下的温升要求，减少了后期风机维护的工作量，也降低了设备运行的噪音。柜体表面采用静电喷塑处理，涂层厚度控制在60-80微米，能适应工业环境下的防腐蚀、防氧化要求，长时间使用不会出现漆面脱落、生锈的问题。在接线设计上，柜体底部预留了多组格兰头安装孔，孔位尺寸匹配常规的电力电缆、控制电缆外径，进线时能通过格兰头做好电缆固定和密封，避免虫鼠从进线孔进入柜体内部。整个柜体的结构设计完全围绕现场安装、运维、长期运行的实际需求展开，没有多余的装饰性结构，所有的结构特征都服务于功能实现，钣金展开时充分考虑了板材的利用率，所有折边都符合常规钣金加工的工艺要求，不需要特殊的定制模具就能完成加工，能有效控制生产制造成本，同时装配公差控制在±1mm以内，所有部件都能实现互换，后期更换配件时不需要现场配钻打磨，提升运维效率。
