立式带侧接接口冷水机排水储水罐体

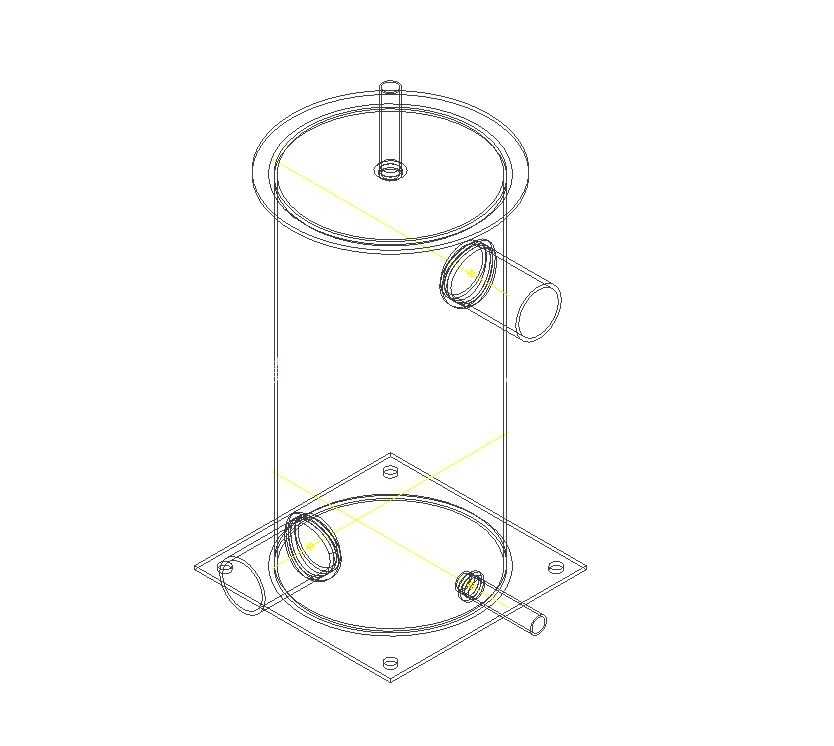

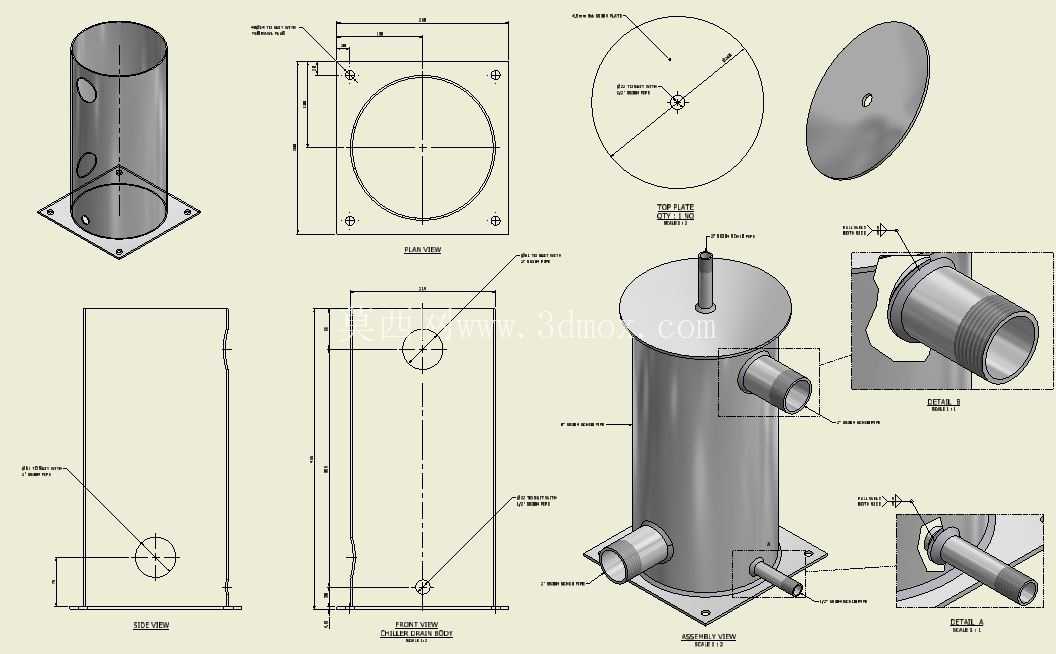

　　在工业冷水机组、沼气预处理、小型工艺流体循环系统的现场安装调试中，这类立式排水储水罐体是管路系统里不起眼但直接影响运行稳定性的部件，很多现场运维人员都遇到过管路带水导致后端仪表失灵、换热效率下降的问题，这个部件的核心作用就是在流体输送过程中完成液态水的截留与暂存，避免游离态水分进入后端核心设备。从结构设计来看，整体采用立式圆柱筒体结构，底部带方形安装法兰底座，底座上预留四个安装固定孔，安装时可以直接通过螺栓固定在机组支架或者混凝土基础上，不需要额外做焊接支架，安装边界的预留尺寸只需要比底座边长多留出50mm的操作空间即可，方便现场拧紧固定螺栓。

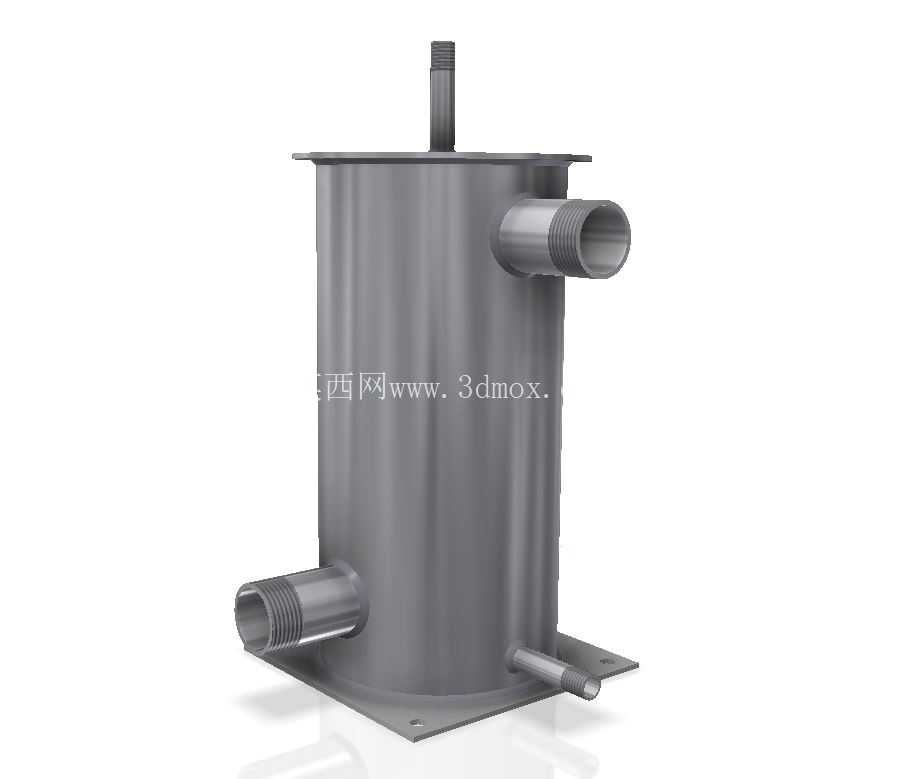

　　筒体上一共设置了三个管路接口，两个侧置的外螺纹接口分别作为进水和出水通路，接口采用标准管螺纹设计，可以直接和现场的镀锌钢管、不锈钢软管对接，不需要额外加工转换接头，接口的伸出长度控制在40mm，既保证了管路连接时的扳手操作空间，又不会因为伸出过长导致运输或者安装过程中出现磕碰变形。筒体顶部设置了一个竖向的小直径接口，这个接口主要是用来连接排气阀或者液位检测元件，当罐体内积存的液态水达到设定液位时，可以通过顶部的检测元件触发排水信号，或者直接通过外接的管路自动排出多余积水，避免水位过高堵塞流体通路。

　　筒体下部靠近底座的位置还设置了一个小口径的侧排接口，这个接口是用来做定期排污或者手动排空使用，当设备长期停机或者需要清理罐体内积存的杂质时，可以打开这个接口的阀门把罐内的残留液体全部排净，避免冬季低温环境下残留液体冻裂筒体。设计过程中筒体的壁厚是按照1.0MPa的工作压力来选取的，常规工业冷水机系统的工作压力一般在0.3-0.6MPa之间，沼气输送系统的工作压力更低，这个壁厚参数完全可以满足常规工况的强度要求，不需要额外做压力加强筋，筒体和底部法兰、各个接口的连接位置都做了圆角过渡处理，避免焊接应力集中导致的长期使用渗漏问题。

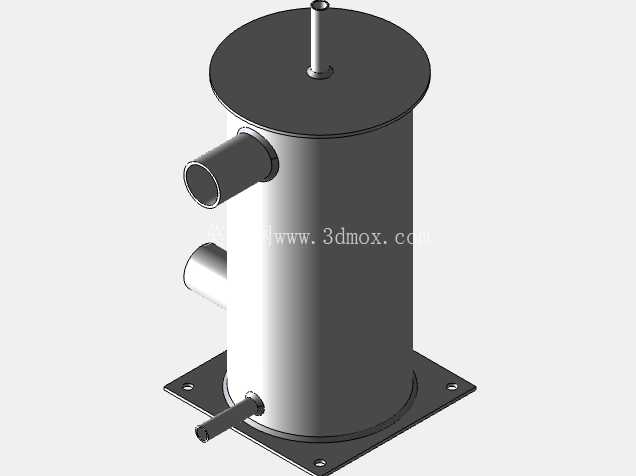

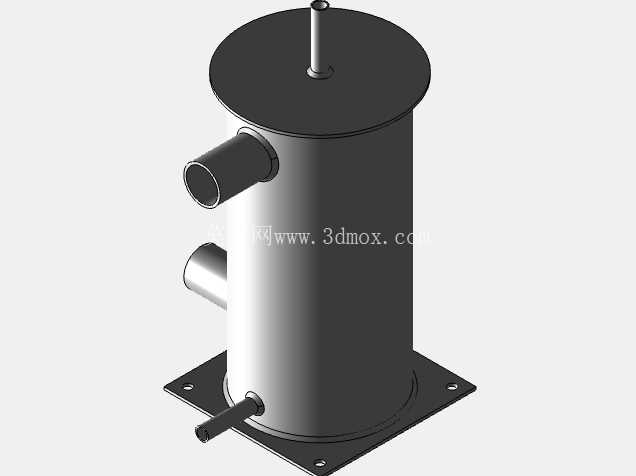

　　在实际应用场景中，这类罐体除了用在工业冷水机的冷凝水排水环节，还可以用在小型沼气输送系统的气水分离环节，沼气从发酵罐输出的时候会携带大量的饱和水蒸气，如果不把这部分水分去除，会导致后端的脱硫装置、增压风机出现带水故障，这个罐体的立式结构可以让进入罐内的流体流速突然降低，液态水在重力作用下自然沉降到罐体底部，干燥的气体从上部的出口输送到后端设备，分离效率可以满足小型分布式沼气系统的使用要求。建模的时候各个接口的螺纹参数都按照标准管螺纹的尺寸做了精确建模，安装法兰的孔位间距也和常用的安装支架尺寸做了匹配，结构工程师在做整套系统的三维布局时，可以直接把这个模型导入到装配体中，不需要再重新绘制接口和安装尺寸，能有效减少管路干涉的问题。另外筒体的高度和直径比例经过了优化，既保证了足够的储水容积，减少排水动作的频率，又不会因为筒体过高导致设备整体重心上移，影响安装后的稳定性，在运输过程中也可以直接直立放置，不需要额外做防倾倒包装。
