立式燃气管道凝水阻气排水装置结构

　　在城镇燃气管网、厂区煤气输送系统、沼气集中供气管路的架空与埋地管线布设中，这类立式水封阻气排水结构是解决管线内凝析液积存问题的核心配套部件，日常运维中管线输送的湿燃气会随温降不断析出液态凝水，若不及时导出，积液会逐步挤占管道过流断面，增大输气阻力，严重时甚至形成水塞阻断供气，同时积液里溶解的腐蚀性成分还会持续侵蚀管道内壁，缩短管线服役寿命，而这类装置的核心作用就是在不泄漏管内燃气的前提下，持续将管线内的凝水自动排出。

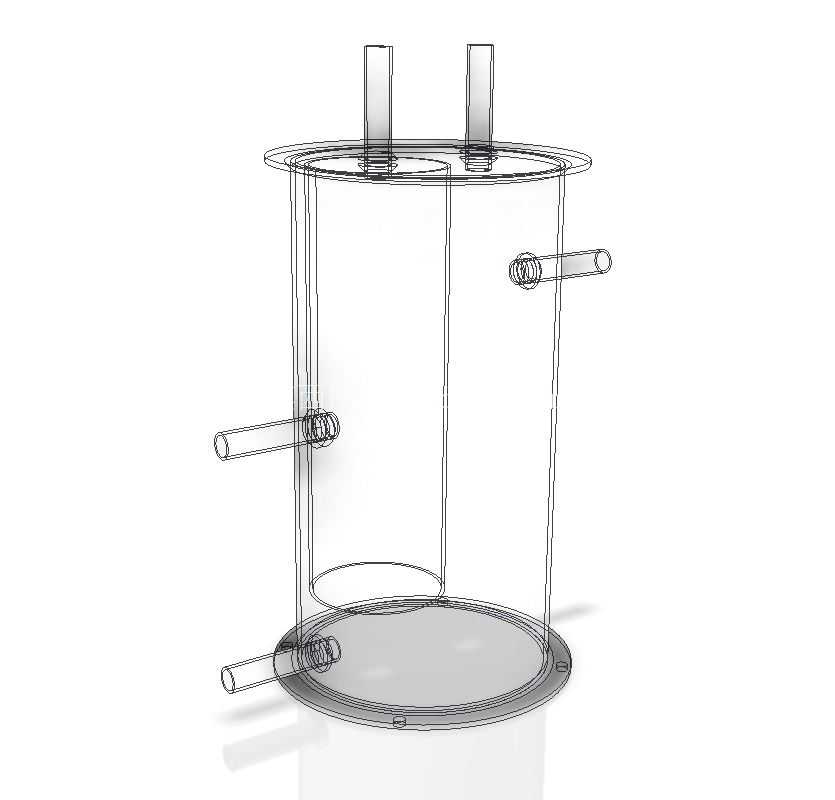

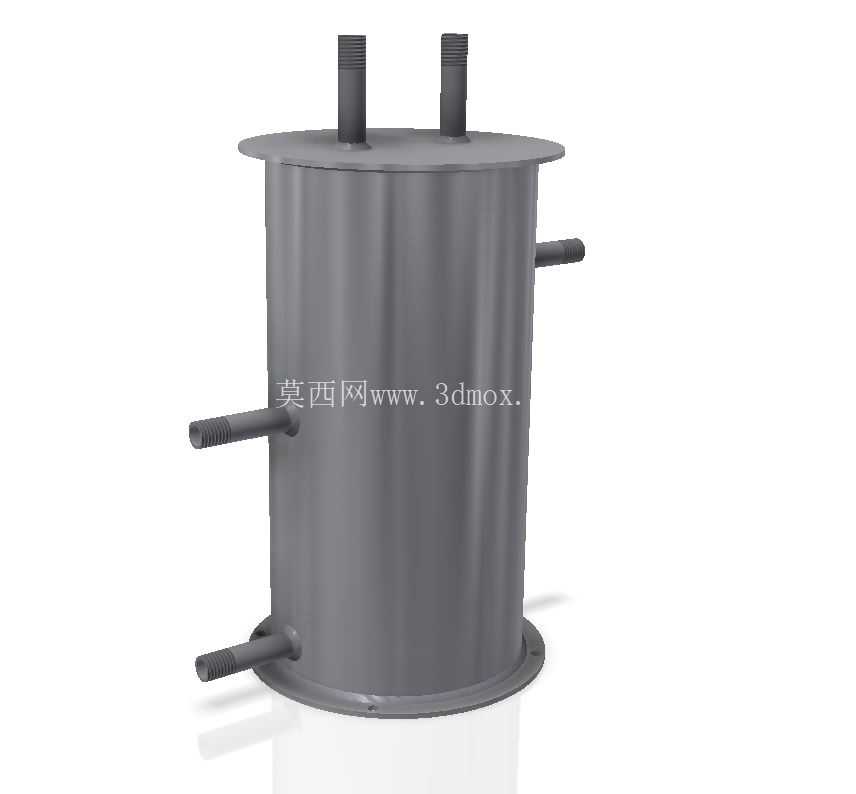

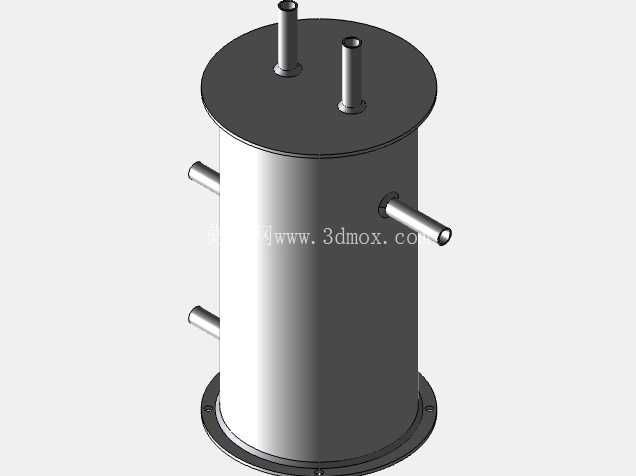

　　从结构设计逻辑来看，整体采用立式圆柱罐体构型，相比卧式结构能在更小的占地空间内获得足够的水封高度，罐体顶部设置的两个竖向接口为燃气侧连通口，分别对接管线的来气与去气段旁通，让管线内的凝水可以顺着管道坡度自然流入罐体内部，罐体侧壁分层布置的多个横向接口分别承担不同功能：靠上位置的接口用于平衡罐内与管线的气压，避免排水时形成负压抽吸，中部接口为日常运行的主排水通路，靠下位置的接口为检修排污口，用于罐体长期运行后沉积的锈渣、杂质的清理，罐体底部带螺栓孔的法兰边是安装固定结构，可直接通过膨胀螺栓固定在管线旁的混凝土支墩或者钢架支座上，不需要额外做复杂的支撑结构。

　　设计时水封高度的取值是核心参数，需要匹配管线的实际运行压力，既要保证正常输气压力下燃气不会击穿水封层外泄，又要保证罐内凝水积攒到设定液位时可以顺利克服水封阻力自动流出，不会出现积液满灌倒回管线的问题。罐体的壁厚选取需要兼顾输送介质的腐蚀特性与管线压力等级，常规民用燃气管网场景下采用普通碳钢材质即可满足强度要求，若用于沼气、含硫煤气等腐蚀性较强的输送场景，内壁还需要额外做防腐涂层处理。

　　安装边界方面，这类装置通常设置在管线的局部最低点位置，安装时需要保证罐体的垂直度偏差不超过千分之五，避免内部水封层高度不均导致的封气失效，罐体与管线连接的旁通管需要设置独立的切断阀门，方便后续检修时可以在不中断主管线供气的前提下隔离装置进行清掏维护。日常运行中不需要额外的动力驱动，完全依靠液位差与气压平衡实现自动排水，运维人员只需要定期打开底部排污阀检查积渣情况，确认排水通路无堵塞即可，相比需要人工定期开阀放水的老式排水器，这种水封式结构的运维工作量极低，同时还具备一定的阻火功能，当管线外部出现回火时，水封层可以阻断火焰传播路径，避免火情顺着管线蔓延。

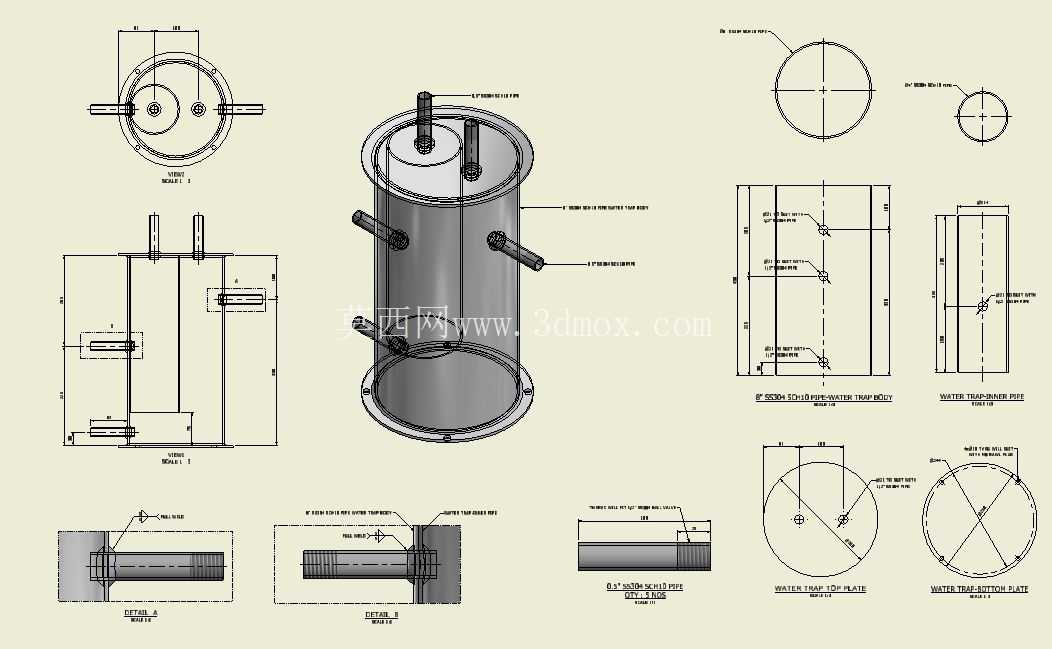

　　建模过程中需要重点关注各个接口的位置公差，尤其是顶部两个燃气接口的中心距需要匹配常规管线旁通的标准间距，侧壁各个排水、排污接口的管螺纹规格需要符合通用管路附件标准，方便现场安装时直接对接标准管件，底部法兰的螺栓孔分布圆直径与孔径需要适配常用的安装固定件，避免现场安装时出现孔位不对中的问题。罐体的焊缝位置做了连续满焊的工艺处理建模，对应实际生产中的密封要求，杜绝罐体出现焊缝漏气的隐患，顶部盖板与罐体之间采用法兰连接结构，方便后期检修时打开罐体内部清理淤积的杂质，不需要整体切割罐体。
