HW-613降压型电源转换模块结构设计

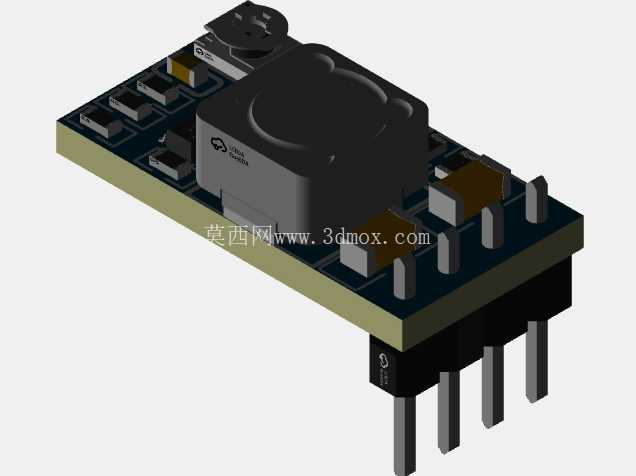

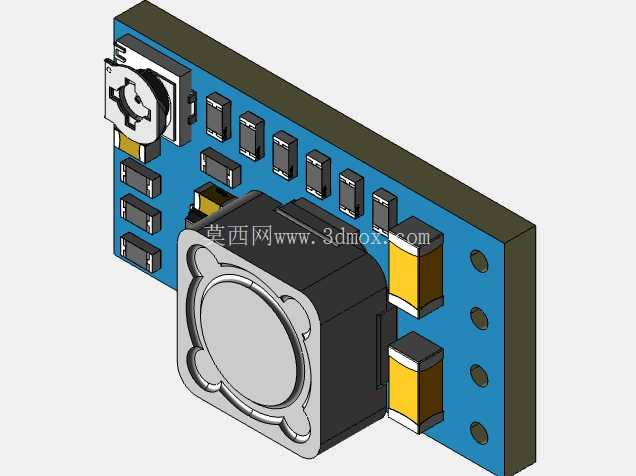

　　在低压直流供电的各类电子设备开发场景中，这类非隔离降压转换模块是板载供电链路里的核心部件，常被用于将12V/24V等较高的直流输入电压转换为3.3V、5V等后级电路可用的稳定低压，广泛出现在物联网终端、小型工控板卡、消费类电子改装、DIY电子制作项目的供电设计环节。不同于集成度更高的塑封成品电源模块，该结构还原了模块裸板的实际装配状态，能清晰呈现PCB基板、功率电感、贴片阻容、功率芯片、输入接插件之间的位置排布关系，对于需要做板级空间适配、安装干涉检查的结构工程师来说，这种还原实际元件高度的装配模型比仅保留PCB外形的简化模型参考价值高很多。

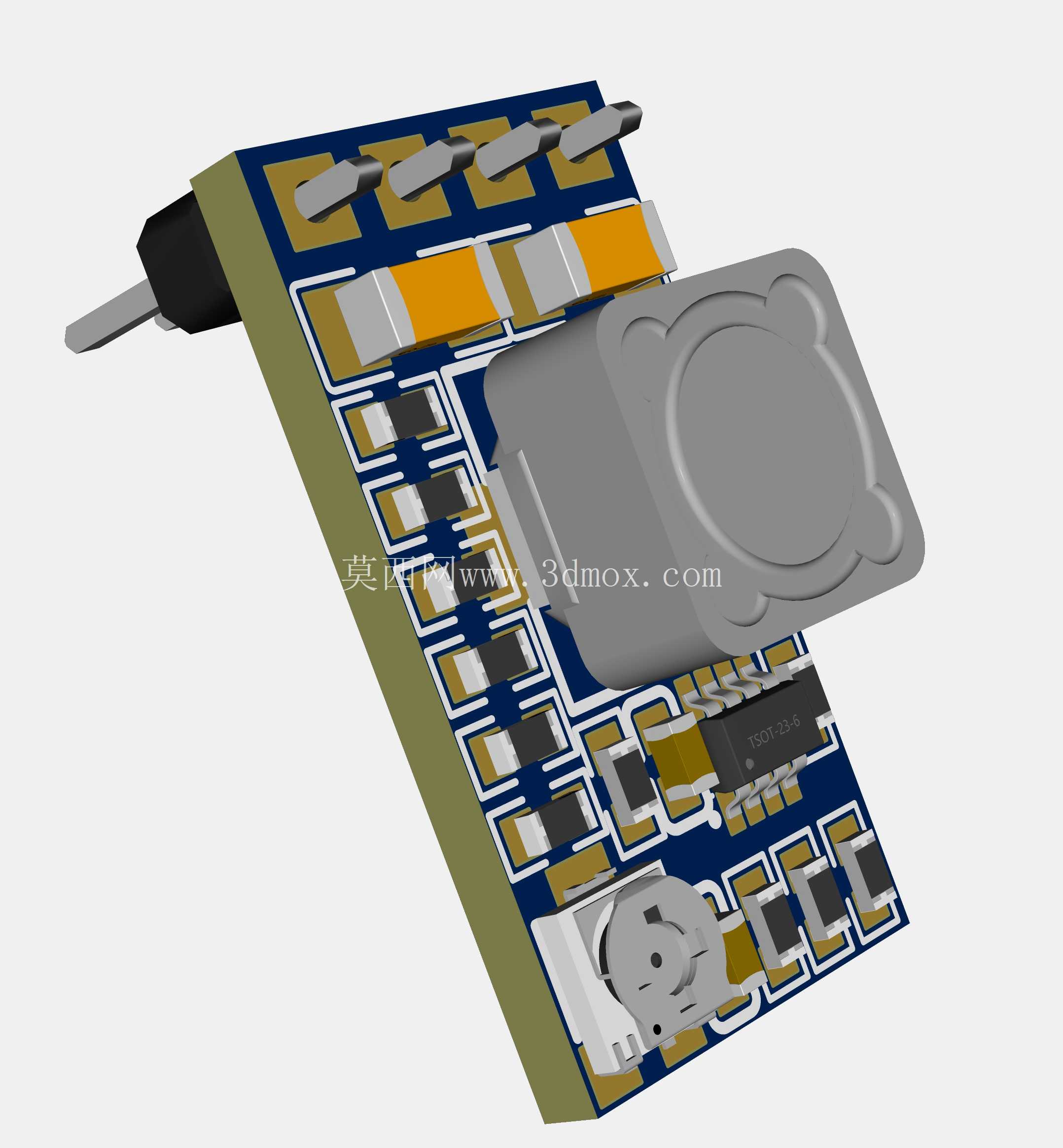

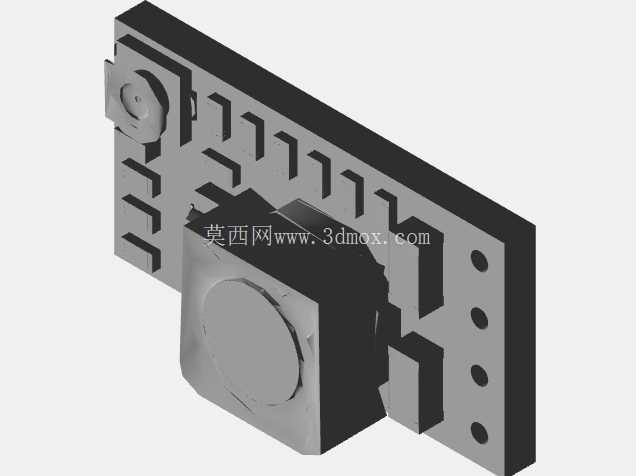

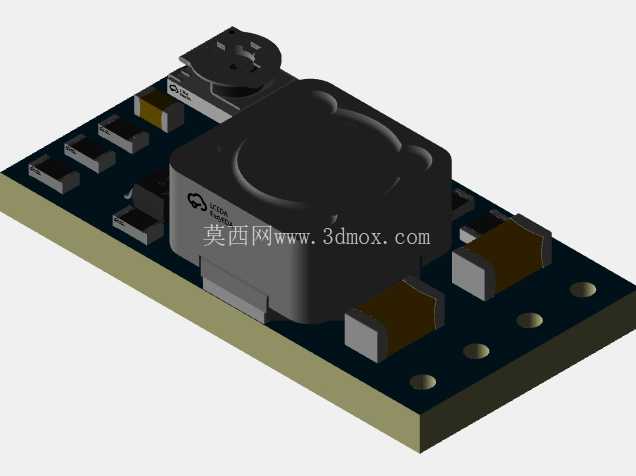

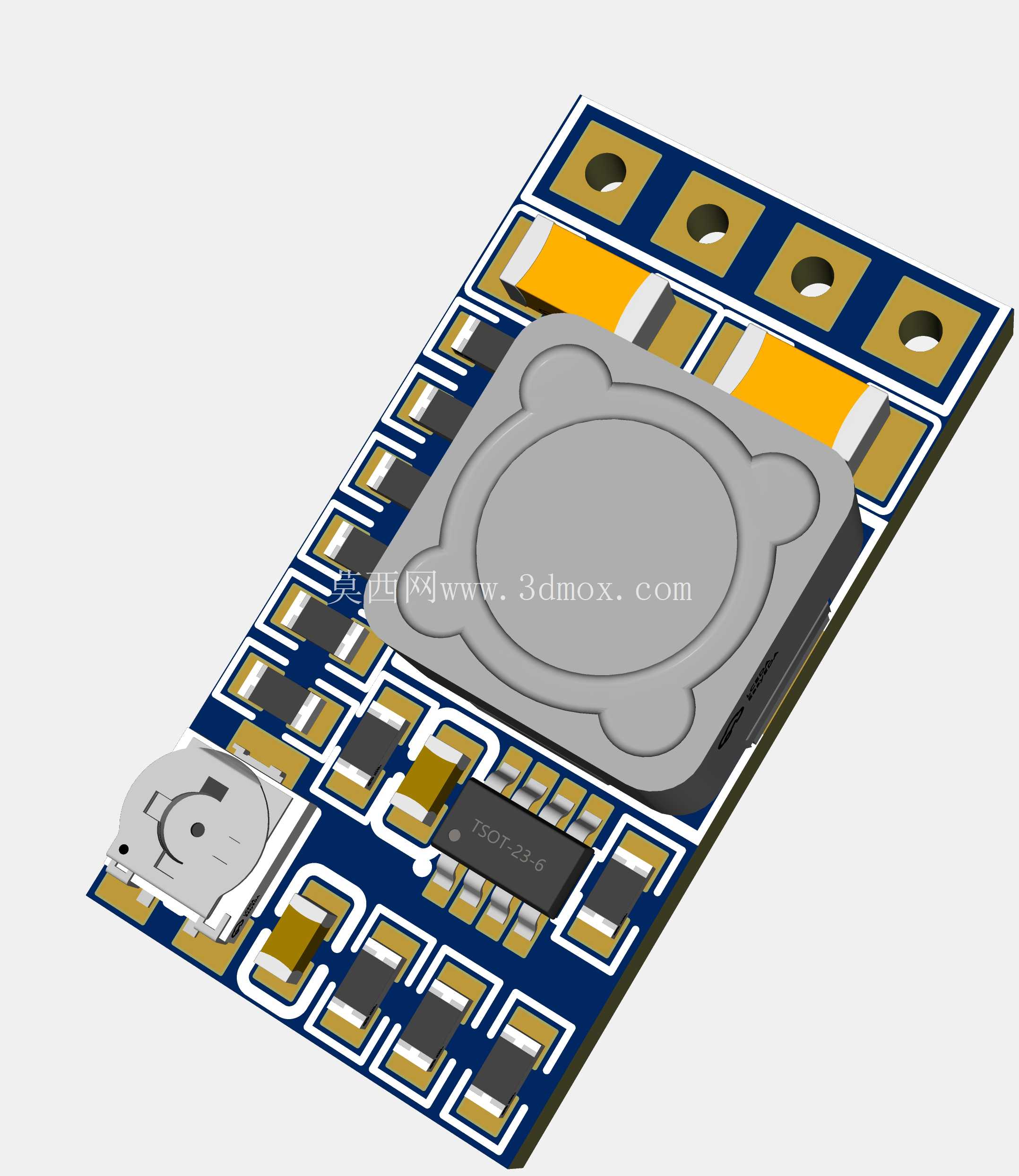

　　从设计还原的角度来看，建模时优先锁定了PCB基板的安装边界，整体长宽尺寸控制在20mm×10.5mm，这个尺寸刚好匹配常用的小型DC-DC模块通用安装位，能兼容市面上多数同规格模块的焊盘孔位与外接插件位置。板上元件的排布遵循了功率回路最短的布线逻辑：输入侧的DC接插件布置在板端窄边，方便外部直流电源直接插接；大体积的屏蔽功率电感放置在板身中部靠上位置，避开了板边安装固定的区域，同时预留了电感工作时的散热空间，避免电感与周边外壳结构产生接触干涉；贴片阻容元件按照信号流向依次排布在功率芯片周边，所有元件的高度都做了1:1还原，其中功率电感作为板上最高的元件，其顶部到PCB板面的高度是结构设计时需要重点关注的尺寸，直接决定了该模块安装时所需的最小垂直净空，在做设备内腔堆叠设计时，只要预留的垂直空间大于电感总高，就不会出现装配时元件顶壳的问题。

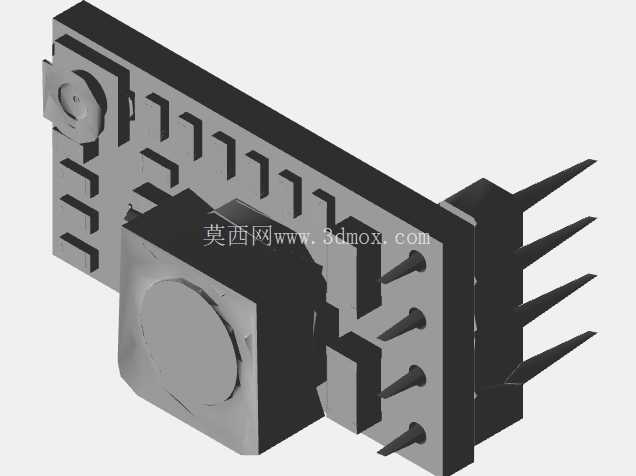

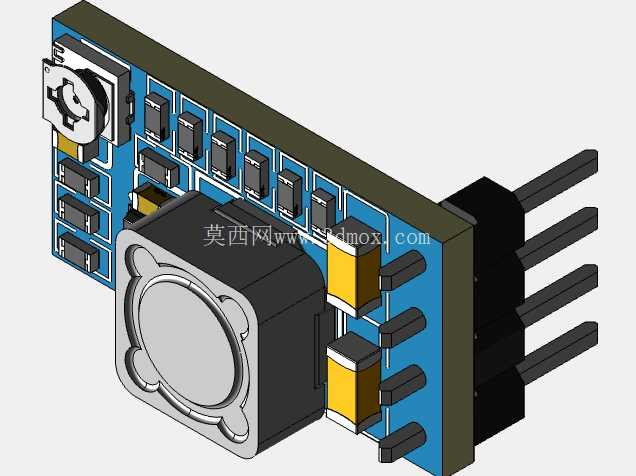

　　实际选型应用时，这类模块常被安装在主控制板的预留焊盘位置，或是通过接插件飞线接入供电链路，模型还原的接插件插针长度、焊盘位置都和实物一致，能直接用于检查接插件对接时的插拔空间是否充足，避免出现接插件与周边元件距离过近导致的插拔困难、绝缘距离不足等问题。板上的丝印层轮廓也做了对应还原，虽然没有复刻具体的丝印字符，但阻焊层、焊盘的分区都和实际PCB一致，能帮助设计人员快速识别板上的功率区、信号区位置，在做整机EMC设计时，可以针对性地在模块周边预留屏蔽罩安装位，或是规划接地弹片的接触位置。

　　不同于理想化的概念模型，这个结构充分考虑了实际生产中的元件公差，所有元件的外形尺寸都保留了合理的装配余量，比如功率电感的外形圆角、贴片元件的端部电极厚度、接插件的塑料基座轮廓都做了写实还原，不会出现模型尺寸过度理想化导致的实际装配干涉问题。在做小型手持设备、桌面级小型终端的内部结构设计时，导入该模型可以直接完成供电模块的位置布局，不需要再单独对每个分立元件进行建模，能大幅缩短结构设计阶段的元件建模周期，同时保证布局阶段的空间校核精度。对于需要做散热仿真的工程师来说，模型中还原的功率电感、功率芯片的外形与安装位置，也能为热仿真提供准确的热源位置参考，方便评估模块工作时的热量扩散路径，提前规划设备内部的散热通道，避免因供电模块热量堆积导致的工作稳定性问题。
