带折叠支架的红色手机保护壳设计

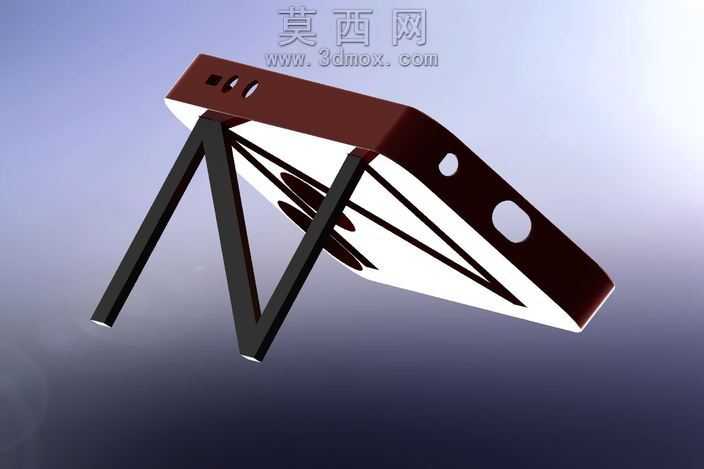

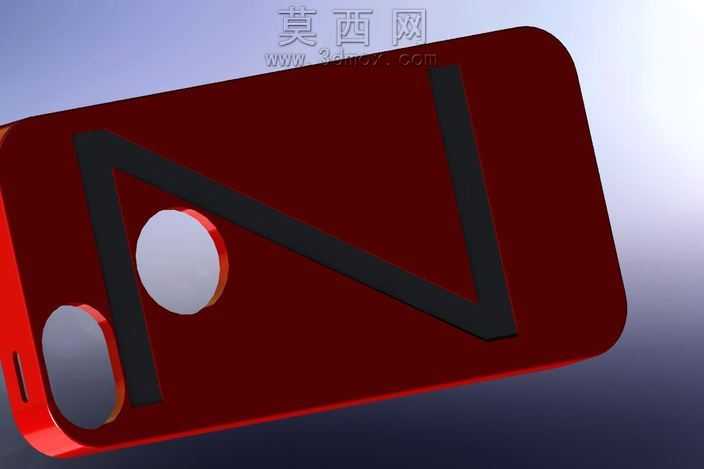

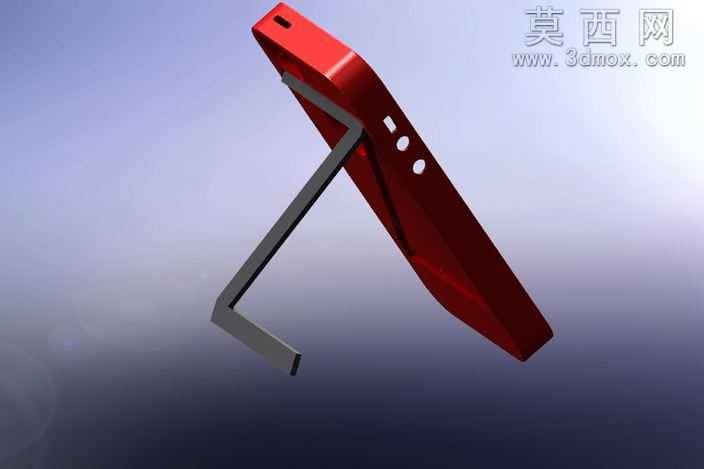

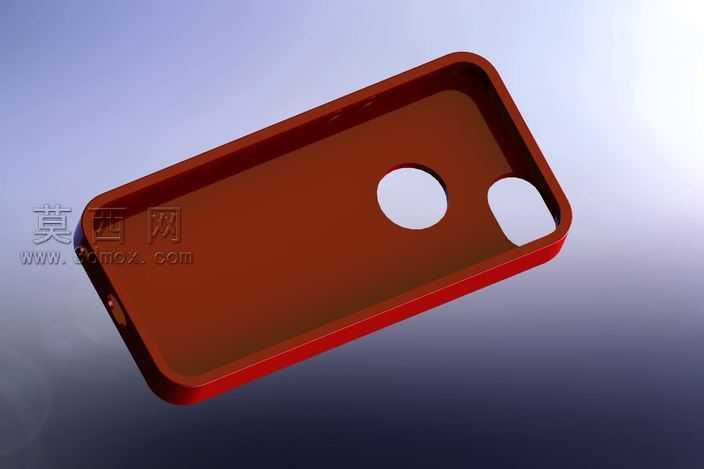

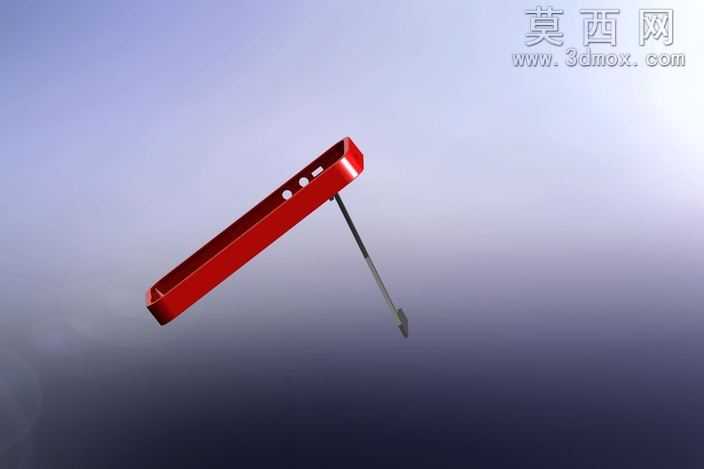

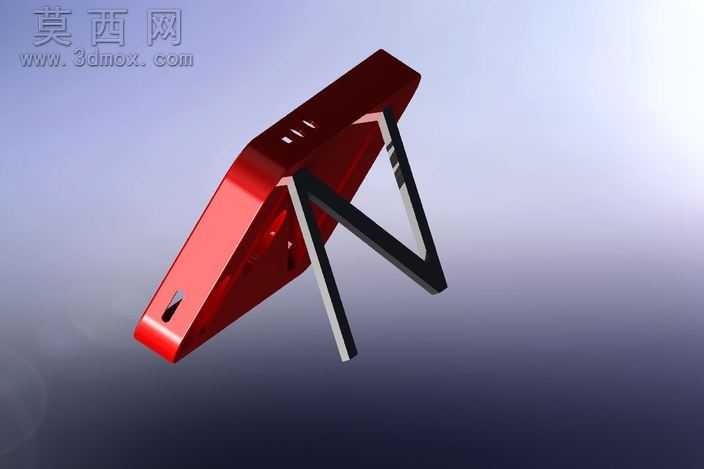

本作品为带一体式折叠支架的手机保护壳三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据主流直板智能手机的外轮廓尺寸，绘制保护壳主体的基础草绘，通过拉伸、抽壳命令构建出贴合手机背部与侧边的壳体基础形态，预留出对应手机摄像头、按键、接口的精准开孔，开孔边缘做0.3mm的圆角过渡处理，避免日常使用中剐蹭手机机身或划伤用户手部。支架部分采用隐藏式折叠结构设计，在保护壳背部预留与支架形态完全契合的收纳槽，支架通过转轴结构与壳体连接，转轴处设置阻尼限位结构，可实现支架展开角度的多级调节，满足用户横屏观影、视频通话时不同的支撑角度需求，收纳状态下支架完全嵌入背部槽位，与壳体表面保持齐平，不会额外增加握持时的突兀感。材质渲染阶段，保护壳主体采用高光亮面的红色PC材质表现，调整材质的反射率与粗糙度参数，模拟硬质塑料光滑细腻的表面质感，边缘处添加轻微的高光溢色效果，还原注塑成型后壳体的通透光泽；折叠支架部分采用哑光深灰色金属质感材质，添加细微的磨砂纹理贴图，模拟铝合金阳极氧化后的表面触感，与红色壳体形成鲜明的色彩与质感对比，提升整体视觉层次感。设计过程中重点考量结构的实用性与可靠性，对支架的受力支撑点做加厚处理，避免长期开合使用出现结构断裂，壳体侧边做微弧收边处理，贴合人手握持时的手掌弧度，提升长时间握持的舒适度，整体结构无多余冗余设计，在实现支撑功能的同时尽可能控制保护壳的整体厚度，兼顾防护性与便携性。渲染输出时采用渐变蓝紫色背景，搭配柔和的顶光与侧补光，突出壳体的曲面轮廓与支架的结构线条，清晰展示产品展开与收纳状态下的形态特征，完整呈现设计的细节与功能特点。
