壁挂式小型电气控制柜体结构设计

　　这款小型壁挂式电控柜体，主要面向民用建筑、小型加工车间、户外临时配电点位的末端配电场景使用，可承载小型断路器、漏电保护模块、端子排等低压电气元件，作为末端支路的配电保护、小型设备的电气控制载体使用，适配220V/380V低压配电系统的末端布设需求。从结构设计来看，整体采用冷轧钢板弯折成型的一体式主壳体搭配独立门板的结构，主壳体背部预留壁挂安装孔位，安装时可直接通过膨胀螺栓固定在墙面或设备支架立面，安装边界需预留至少150mm的侧面操作空间与200mm的前方开门空间，避免开门操作时与周边设备、墙体产生干涉。

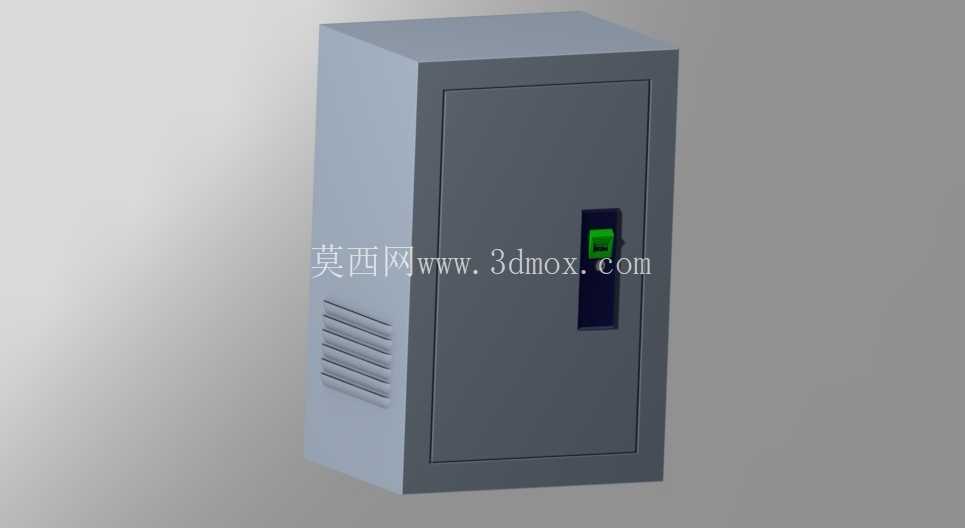

　　门板与主壳体采用侧边暗藏式铰链连接，铰链处做了折弯加强处理，反复开关门时不会出现门板下垂、合页变形的问题，门板内侧可根据需求加装密封胶条，提升柜体的防尘防水能力，适配多尘、轻度潮湿的安装环境。门板上配置的一体式柜锁集成了锁止与状态指示功能，锁具旁的绿色指示块可直观显示柜门的锁闭状态，运维人员巡检时无需拉动柜门即可判断柜体是否处于正常锁闭状态，减少日常巡检的操作步骤。柜体左侧下部设计了横向冲压成型的百叶式通风口，通风口内侧预留了防尘网的安装卡槽，实际使用时可加装防尘滤网，既保证柜内电气元件工作时的热量自然散出，避免柜内温度过高导致元件老化加速，又能阻挡外界粉尘、飞虫进入柜体内部，降低电气故障的发生概率。

　　设计过程中对钣金折弯的止裂槽、焊接点位做了优化，主壳体的折弯边角均做了R3圆角处理，既避免加工、安装过程中锐边划伤操作人员，也能提升壳体整体的结构强度，减少薄钢板弯折后的形变回弹问题。柜体内部预留了统一规格的安装梁固定孔位，可适配标准35mmDIN导轨的安装，电气元件的安装位置可根据实际回路数量灵活调整，无需额外在壳体上打孔，降低现场改装的工作量。门板与主壳体的搭接处做了折弯翻边结构，可在不额外增加密封件的情况下，阻挡大部分溅水、灰尘直接进入柜内，基础防护等级可达到IP40，加装密封胶条后可提升至IP54，适配更多复杂的安装场景。

　　整体外形尺寸偏向紧凑化设计，宽度控制在400mm以内，高度控制在600mm以内，深度控制在200mm左右，不会占用过多墙面空间，适合在空间局促的配电井、设备旁侧墙面、小型商铺的后场区域安装使用。在建模过程中，对钣金件的壁厚、折弯半径、冲压特征的脱模角度都做了符合实际加工工艺的设置，所有开孔、折弯特征都可直接用于钣金下料、冲压加工的工艺参考，无需二次调整工艺参数，可直接对接钣金加工的生产流程。柜体的接地螺柱预留位置做了凸台加强处理，避免接线时螺栓拧紧导致壳体板面变形，保证接地连接的可靠性，符合低压配电设备的安全规范要求。通风口的百叶角度设计为向下倾斜45度，可避免外界溅水直接通过通风口进入柜内，同时保证通风气流的顺畅流通，自然散热状态下可满足柜内总功率10kW以内的电气元件散热需求，无需额外加装散热风扇，降低设备的整体成本与后期运维工作量。
