小型电动辊筒迷你输送设备结构设计

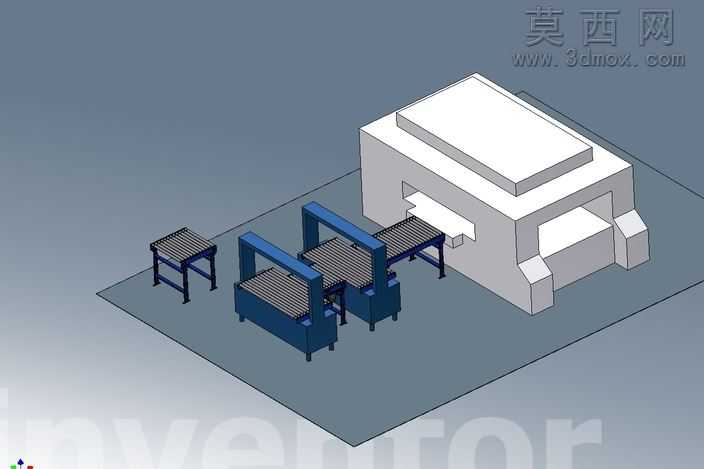

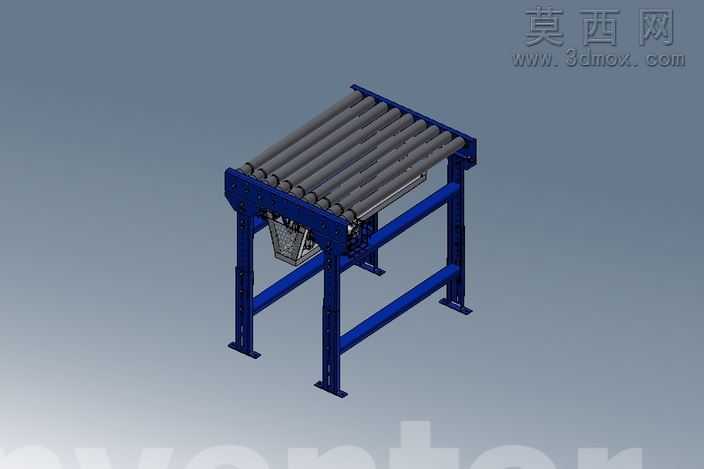

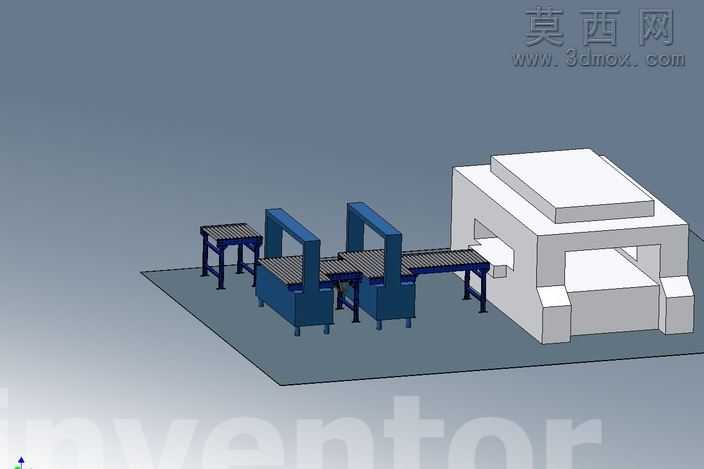

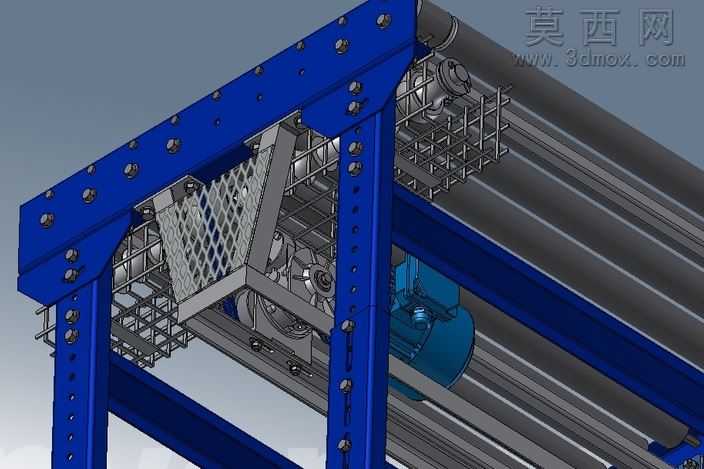

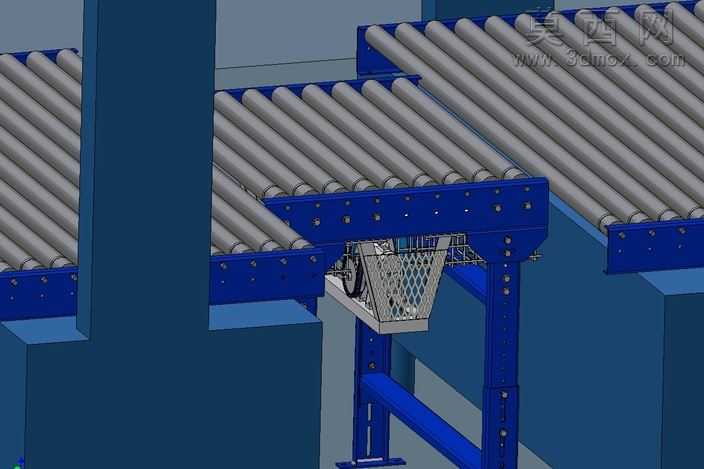

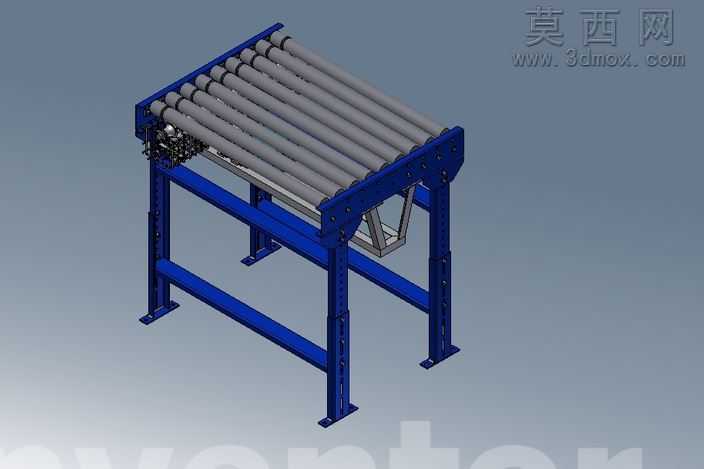

本作品为小型电动辊筒迷你输送机的三维建模设计，整体采用三维机械设计软件完成全参数化建模，建模过程严格遵循机械设计的装配逻辑与公差规范，所有零部件均按照实际加工工艺的尺寸要求进行绘制，确保模型可直接对接生产加工环节的图纸输出需求。模型渲染阶段采用工业级写实渲染方案，对机架部分赋予深蓝色哑光金属漆材质，还原钢制机架经喷塑处理后的真实质感，对辊筒部分赋予亮面镀铬金属材质，精准呈现辊筒表面经精加工后的光滑金属反光效果，背景采用渐变灰工业展示背景，突出设备整体结构的同时保证视觉层次清晰。结构设计上，设备整体采用方管焊接式机架结构，四条立式支撑腿底部配置方形安装脚盘，可通过膨胀螺栓实现设备与地面的固定安装，支撑腿之间设置横向与斜向的方管加强梁，大幅提升机架整体的结构刚性，避免设备运行过程中出现晃动变形问题。上部输送段采用多根平行排布的电动辊筒作为输送载体，辊筒两端通过轴承座与机架侧边的安装梁固定，辊筒下方集成内置式动力传动单元，摒弃传统外置电机搭配链条的复杂传动结构，大幅缩小设备整体体积，实现迷你化的设计目标，同时降低设备运行过程中的传动噪音与故障概率。设计思路围绕小空间物料输送场景展开，针对轻型小件物料的短距离转运需求，在保证输送承载能力的前提下尽可能压缩设备整体尺寸，简化设备结构组成，降低设备的制造成本与后期维护难度，建模过程中对所有装配位置均做了干涉检查，确保各零部件之间不存在装配冲突，转动部件预留了合理的运行间隙，可直接用于后续的工程出图、运动仿真以及3D打印样件验证等工作，模型同时保留了完整的特征建模树，方便使用者根据实际使用需求对辊筒长度、机架高度、辊筒间距等参数进行调整修改，适配不同的输送场景要求。
