机加工用压紧式加工夹三维结构设计

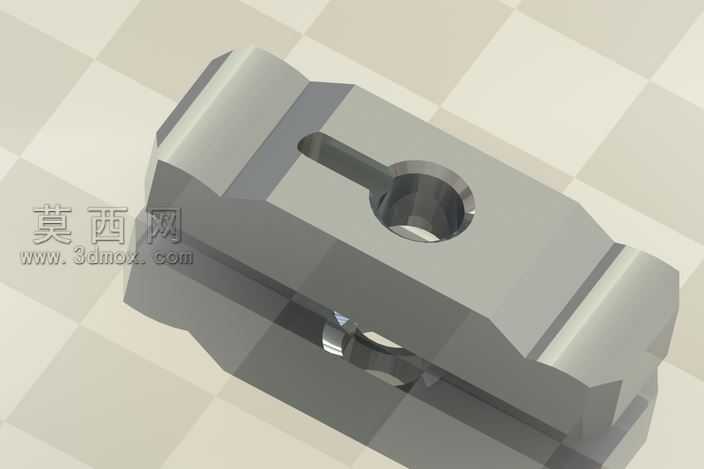

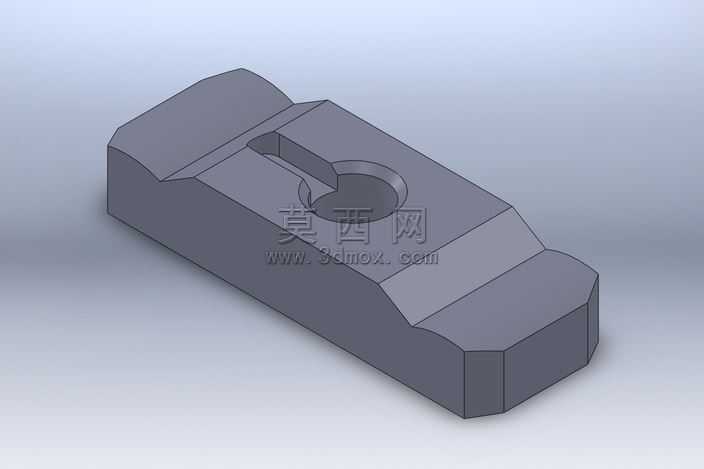

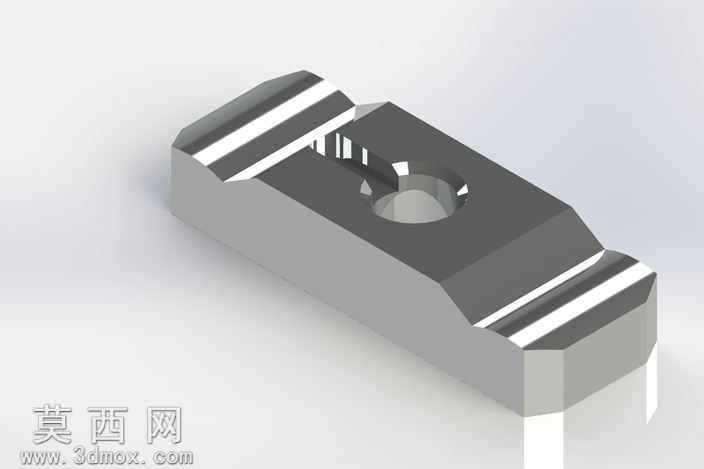

本加工夹采用三维参数化建模方式完成整体结构设计，建模过程中以机加工装夹的实际使用需求为核心导向，先通过基准面定位绘制主体轮廓草图，对夹体的长宽高比例、各功能段的尺寸进行精准约束，确保整体结构适配常规机床工作台的装夹工位尺寸。建模阶段依次完成主体块的拉伸成型，对夹体两端的受力接触面做了斜切过渡处理，既减少了夹体本身的材料冗余，又能避免装夹过程中棱角与工件、工作台发生磕碰干涉；夹体中部开设的腰型槽与沉孔组合结构，是整个夹具的核心功能区，腰型槽用于适配不同规格的锁紧螺栓，实现装夹位置的灵活调节，沉孔则用于容纳螺栓头部，保证螺栓锁紧后端面不突出夹体上表面，避免对加工刀具的走刀路径造成干扰。材质设定上选用常规合金结构钢作为夹体基材，渲染阶段赋予模型哑光发灰的金属材质效果，对棱边处做了细微的倒角光影处理，还原实际五金夹具经过粗加工后的表面质感，同时通过环境光影的调整，清晰呈现出夹体各面的结构转折、槽孔的深度层次，让整个模型的结构辨识度大幅提升。结构设计层面，夹体底部做了平面度公差适配的平整处理，保证装夹时与工作台面完全贴合，不会出现装夹翘曲的问题；夹体的压紧工作面做了微幅的加厚处理，提升长期装夹压紧过程中的结构强度，避免反复受力后出现压痕变形；腰型槽的内壁做了等距壁厚约束，保证槽体周边的结构强度均匀，不会在螺栓锁紧时出现局部应力集中导致的开裂问题。整个设计过程充分考虑了加工夹的实际使用场景，在保证结构强度、装夹稳定性的前提下，尽可能简化夹体的外形结构，降低后续实际生产的加工难度，让该夹具既能够满足普通铣床、钻床等设备的工件装夹需求，也能适配简单工装的快速压紧定位需求，整体结构紧凑无多余设计，装夹调节便捷，具备较强的实用价值。
