菱形滚花圆柱调节旋钮三维设计作品

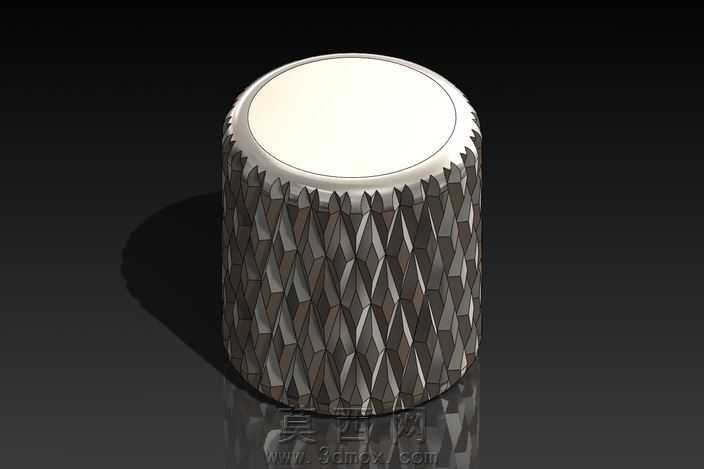

本作品为圆柱型调节旋钮的三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先以圆柱体作为基础基体，通过草图绘制确定旋钮的整体外轮廓尺寸，顶部设计为平整的圆形端面，边缘做微小的圆角过渡处理，避免尖锐棱角带来的使用不适感。旋钮的核心握持区域采用菱形滚花结构设计，建模过程中先绘制单个菱形纹理的截面草图，通过圆周阵列命令沿圆柱外表面均匀排布所有纹理单元，再通过拉伸切除与实体合并的方式，让菱形纹理与圆柱基体形成一体化的实体结构，每一处菱形纹理的凸起角度、深度都经过参数化调整，既保证纹理的视觉层次感，也兼顾实际握持时的摩擦力需求，避免调节旋钮时出现打滑的问题。材质设置阶段，旋钮主体部分赋予金属磨砂材质，调整材质的反射率、粗糙度参数，模拟金属经过表面处理后的哑光质感，菱形纹理的凸起边缘适当提高高光参数，凸显纹理的立体凹凸效果；顶部平整端面赋予浅色哑光塑料材质，与主体金属材质形成明确的视觉区分，也还原了同类旋钮顶部常做标识区域的实际设计逻辑。渲染阶段采用影棚级布光方案，主光源从斜上方45度角照射，突出顶部端面的平整质感与滚花区域的明暗层次，辅助光源从侧后方补光，勾勒旋钮的整体外轮廓，底部添加柔和的反光板效果，模拟实体放置在光滑平面上的倒影，让整体渲染效果更具真实感。结构设计上，旋钮内部预留了与调节轴配合的安装孔位，整体壁厚均匀，符合注塑或金属机加工的工艺要求，滚花纹理的排布密度经过反复调整，既不会因纹理过密导致加工难度提升，也不会因纹理过疏降低握持摩擦力，整体设计兼顾实用功能与外观质感，可直接用于音频设备、仪器仪表、电控设备的调节部件设计参考。
