工业级78型粉碎研磨设备结构设计

　　这套78型粉碎研磨设备的三维结构，主要面向中小型物料加工场景的粗碎与中碎作业需求，常见于矿山选料前段、生物质原料预处理、建筑废料回收加工、工业固废破碎等工况，可处理硬度在中等以下的脆性物料，包括煤块、石灰石碎屑、农林秸秆、废弃塑料型材、工业边角料等，通过动刀组与定刀组的相对剪切、挤压作用完成物料粒径的缩减，出料粒度可通过调整筛网孔径适配不同后续工序的进料要求。

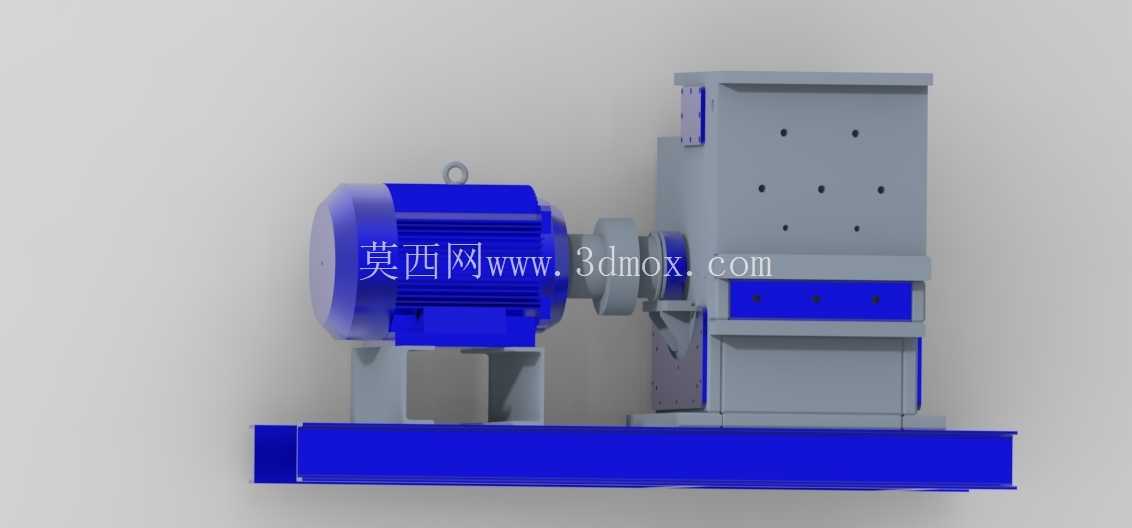

　　从整体结构布局来看，设备采用驱动端与破碎腔分体同轴布置的方案，驱动单元选用标准卧式三相异步电机，通过联轴器直连破碎腔主轴，省去了皮带传动带来的张紧维护需求，传动效率更高，同时也避免了皮带打滑、磨损更换带来的停机损耗。电机安装位置与破碎腔主体共同固定在一体式焊接底座上，底座采用加厚槽钢焊接成型，底部预留了地脚螺栓安装孔位，可直接固定在混凝土基础或者钢制设备平台上，安装时需要保证底座平面度公差在2mm/米以内，避免运行过程中因基础不平产生额外振动应力，影响轴承与主轴的使用寿命。

　　破碎腔主体采用上下分体式箱型结构，上箱体为进料导向与定刀安装基座，内壁铺设了耐磨衬板，可在磨损后单独更换，降低整机维护成本；下箱体为刀组安装腔与出料仓，侧面预留了检修门，无需完全拆解上箱体即可完成动刀更换、筛网清理等日常维护操作。箱体连接面采用精加工止口定位，配合密封胶条实现腔体密封，避免破碎过程中粉尘外溢，符合工业生产的粉尘防控要求。主轴采用40Cr调质处理，两端配置调心滚子轴承，可承受破碎过程中产生的径向冲击载荷，轴承座采用螺栓固定在下箱体两侧，装配时需要保证两轴承座的同轴度公差不超过0.05mm，防止主轴运转过程中出现偏磨、发热抱死的问题。动刀组采用刀座与刀片分体式设计，刀片选用硬质合金材质，通过螺栓固定在可旋转刀座上，刀片磨损后可单独拆卸刃磨或者更换，刀座沿主轴圆周方向呈螺旋线排布，可保证破碎过程中刀具逐步切入物料，降低瞬时冲击载荷，减少电机启动与运行时的电流波动，同时也能让物料在腔体内得到更充分的剪切破碎，避免出现卡料、堵转的情况。定刀通过螺栓固定在上箱体的进料口下方位置，与动刀之间的间隙可通过调整螺栓进行微调，间隙范围控制在3-8mm之间，可根据待破碎物料的硬度、进料粒径灵活调整，间隙越小出料粒度越细，相应的电机负载也会有所提升。

　　设备进料口设置在破碎腔顶部，采用扩口式导向结构，可适配皮带输送机、人工投料等多种进料方式，进料口尺寸可满足最大边长150mm的物料进入，避免过大物料卡堵在进料位置。出料口位于破碎腔底部，可直接对接斗式提升机、螺旋输送机或者集料仓，实现破碎后物料的连续输送，无需额外增加转接料斗。整机的外形尺寸在设计时充分考虑了标准车间的设备布置需求，整体长度控制在1.8米以内，宽度0.9米，高度1.4米，可直接通过标准车间的货运通道，无需拆解即可完成设备转场与安装。

　　在设计过程中，重点考量了设备运行的可靠性与维护便捷性，所有易损件均采用标准化快拆结构，日常维护无需专用工装即可完成刀片更换、筛网拆装等操作；电机与破碎腔的直连结构，减少了中间传动环节的故障点，同时也降低了整机的运行噪音，空载运行噪音可控制在75分贝以内，符合一般工业车间的噪音管控要求。底座的结构设计经过了受力仿真验证，在满负载运行工况下，底座的最大变形量不超过0.1mm，可保证整机长期运行的结构稳定性，避免因底座变形导致的主轴偏斜、轴承损坏等问题。另外，设备的润滑点均采用集中引出设计，日常加注润滑脂时无需拆解设备护罩，可直接在设备外侧完成轴承位置的润滑保养，降低了日常维护的操作难度。
